Formica 4.40 – tipy a triky pro měděné plochy

Měď na desce netvoří jen pájecí body a spojové čáry o konstantní šířce. Následující stručný výčet podává přehled postupů, které lze při práci s měděnými plochami užívat v systému Formica:

• Šířku spojové čáry můžete měnit i segment od segmentu v průběhu jejich kreslení, nejpohodlněji klávesami <+ > a <- > .
• Často (např. na napájecích vodičích) je nejsnazší vytvořit plochy, kde to okolí dovoluje, pouhým rozkreslením (např. zdvojením) spojové čáry (viz obr. 1 uprostřed).
• Šířku již vytvořené spojové čáry lze změnit (typicky ji zúžit při jejím průchodu mezi vývody) prostým překreslením čarou jiné šířky (viz obr. 1 vpravo).
• Orientaci v takovýchto vodičích podporuje možnost zobrazit si jejich vnitřní strukturu (viz obr. 1).
• Pro rozlévání mědi neexistuje plocha jakožto primitiva, užívá se šrafování spojovou čarou. Je vhodné pro něj zvolit samostatný logický typ čáry; ta díky koncepci logických typů čar může mít stejnou šířku jako další logický typ čáry, užité k běžným účelům.
• Rozlitou měď pak můžete v případě potřeby jednoduše smazat množinovou operací s tímto typem, např. v kombinaci s označením některého vodiče nebo vodičů.
• Pro ohraničení, kam až má měď „zatéci“, se výborně hodí spojová čára šířky nula nakreslená přímo v příslušné vrstvě; ta je totiž zobrazována (vždy v šířce 1 px), ale nevyrobí se, ve všech výstupních generátorech je potlačena (viz červená čára na obr. 2).
• Prokovky v mědi je vhodné propojit, např. opět čarou šířky nula, a připojit na vývod o příslušném potenciálu (viz modré čáry na obr. 2). Díky tomu nebudou při případném novém rozlévání považovány za překážku.
• Označené pájecí body měď standardně nezalije, může od nich (konfigurovatelně) zůstat v isolační vzdálenosti, i když jsou na stejném potenciálu. Toho lze využít při vytváření „thermalů“ (viz obr. 2).
• Spoje k „thermalům“ je vhodné kreslit opět zvláštním logickým typem čáry, což usnadní jejich označení před rozléváním mědi.
• Pouzdra v knihovnách mohou obsahovat v principu vše, co obsahuje deska, tedy i měď a měděné plochy.
• Popsané operace s rozléváním mědi si můžete podstatně urychlit a usnadnit pomocí maker.

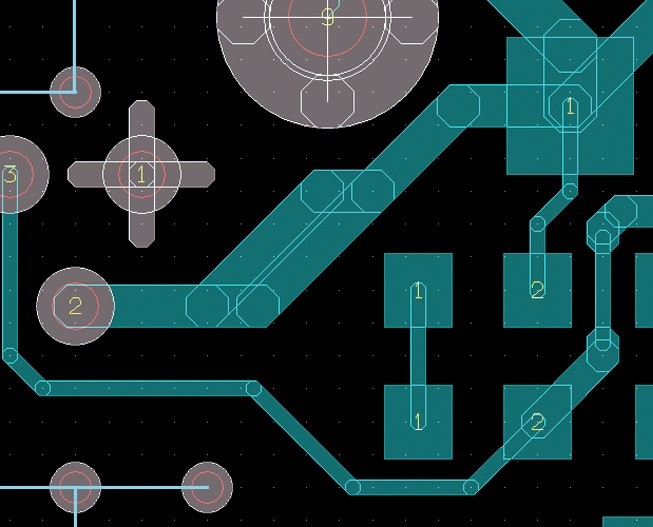

Obr. 1 Rozšíření a zúžení vodičů, zobrazení jejich vnitřní struktury

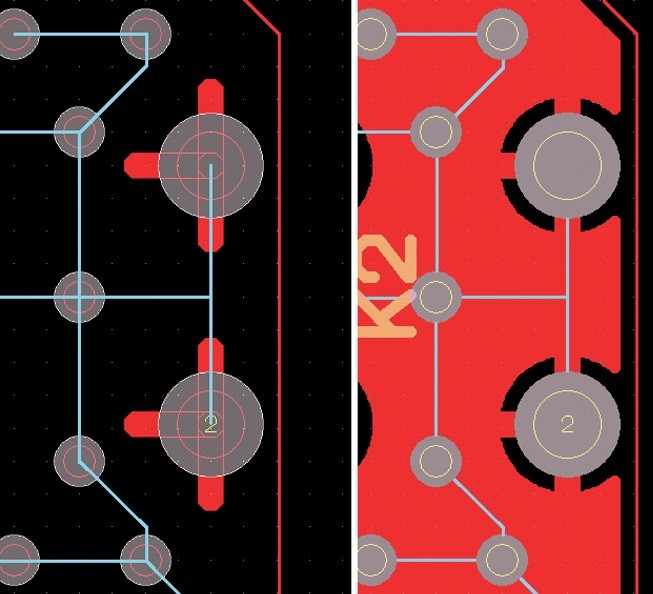

Obr. 2 Propojení prokovek (modrá čára) a ohraničení vylévané mědi (červená čára); stav před rozléváním mědi (vlevo) a po jejím rozlití v červené vrstvě (vpravo)

Tiskový prostor ovšem nedovoluje zacházet do podrobností, tím méně vyjmenovávat jednotlivé užité příkazy.

Bližší informace najdete na www.formica.cz.
