Termografické kamery testo 890 pre mikroelektronický priemysl

Len vysokokvalitné termografické kamery s najvyšším geometrickým rozlíšením a možnosťou záznamu plne rádiometrického videomerania dokážu optimalizovať odvod tepla bez obmedzenia výkonu s čo najnižšími nákladmi.

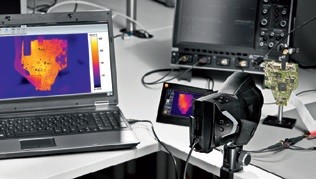

Obr. 1 Záznam plne rádiometrického videomerania prebieha do pripojeného PC. V počítači lze zvoliť ľubovoľný merací bod (body) a zaznamenávať jeho (ich) teplotu v čase.

Použitie testo 890 v mikroelektronike

Testo AG uvádza na trh novú generáciu termografických kamier s vynikajúcimi vlastnosťami a pokrokovými technológiami, ktoré vyhovujú najvyšším požiadavkám.

Kľúčové prednosti testo 890:

• Detektor s rozlíšením 640×480 bodov, teplotná citlivosť NETD < 40 mK, kvalitná optika s objektívom so zorným uhlom 42°×32° a teleobjektívom 15°×11°.
• Technológia SuperResolution zvyšuje počet meraných bodov 4× (1 280×960 bodov) a geometrické rozlíšenie kamery vzrastie 1,6×.
• Kamera dokáže rozlíšiť štruktúry do 115 μm pri minimálnej zaostrovacej vzdialenosti objektívu 0,10 m!
• Plne rádiometrické video zaznamenáva meranie teplotných procesov v reálnom čase. Záznam v PC sa dá v ktoromkoľvek okamihu zastaviť a analyzovať.
• Funkcia záznamníka s pravidelným ukladaním termogramov do pamäte.
• S teleobjektívom meranie tiež veľmi vzdialených objektov, napr. vvn a vn zariadení.
• Merací rozsah až do 1 200 °C.

Bezdotyková vizualizácia vzniku tepla v detaile

Kamera testo 890 je v tvare videokamery s výklopným a otočným displejom a otočnou rukoväťou umožňuje bezpečné držanie kamery aj v ťažko prístupných miestach. Jednoručná obsluha kamery je hybridná, teda pomocou viacsmerového ovládača — joysticku a dotykovej obrazovky. Intuitívne menu má zrozumiteľnú štruktúru pre obsluhu kamery a správu termogramov.

S testo technológiou SiteRecognition kamera automaticky rozpoznáva miesta merania a výsledné termogramy správne archivuje. Konvenčné vyhľadávacie metódy nájdu obrázky rýchlo a jednoducho, napr. pomocou názvu meraného objektu, dátumu alebo istej teploty. Takto možno jednoducho vyhľadať všetky obrázky z posledného obdobia na ich porovnanie.

Vďaka výkonnému vyhodnocovaciemu programu IRSoft, ktorý je súčasťou dodávky, sa dá korigovať emisivita rôznych materiálov, a tak zaistiť kompenzácia pre presné kvantitatívne určenie teploty. Program umožňuje nájsť max./min. teploty vo vybranej zóne termogramu alebo najteplejší a najchladnejší bod, vykonať teplotné rezy alebo histogram. Všetky tieto nastavenia je možné preniesť aj na ostatné podobné termogramy kliknutím myši. Veľmi užitočnou funkciou je prekrytie fotografie a termogramu pomocou funkcie TwinPix. Program IRSoft uľahčuje tvorbu výstupnej dokumentácie podporou tvorby profesionálnych protokolov pre rozličné aplikácie s prednastavenými šablónami.

Záver

Pomocou termografických kamier testo 890 je možné automaticky zaznamenávať teploty jednotlivých komponentov elektronického obvodu podľa zaťaženia v závislosti od okolitej teploty a prúdenia vzduchu.
