Terminologie pro elektronická zobrazovací zařízení

Následující příspěvek je přehledem základní terminologie, definic a zkratek z oblasti elektronických zobrazovacích zařízení v rozsahu dokumentů technické komise IEC TC 110 (Elektronická zobrazovací zařízení). Tyto dokumenty se zabývají příslušnými součástkami a zařízeními, definicemi termínů, metodami měření atd.

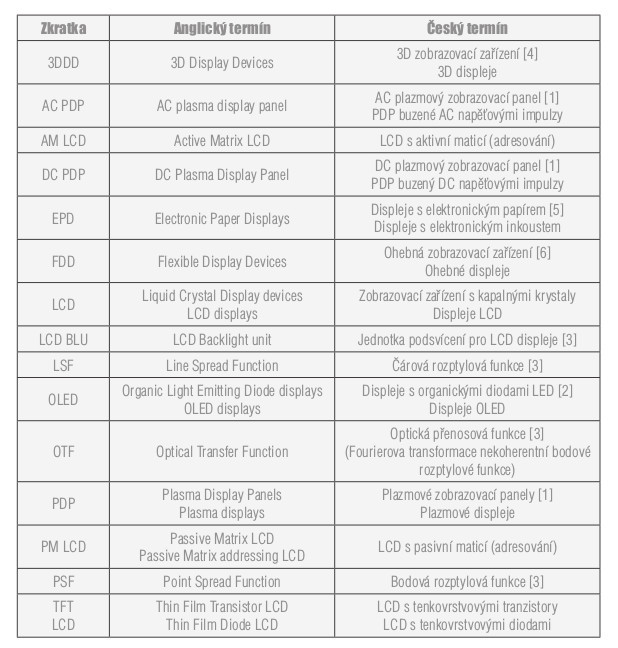

Následující tabulka obsahuje nejběžnější zkratky a příslušné anglické a české termíny.

Vysvětlení pojmů

• Důležitý je způsob adresování jednotlivých pixelů (subpixelů). Displeje s pasivním maticovým adresováním vyžadují jeden tranzistor na řádek a jeden tranzistor na sloupec displeje a vykazují zabudovanou bistabilitu (např. feroelektrické LCD nebo displeje s elektronickým inkoustem). Aktivní adresování vyžaduje jeden tenkovrstvový tranzistor pro každý pixel (např. TFT LCD).
• Pasivní maticové adresování (passive matrix addressing) je metoda maticového buzení, při které je každý pixel nebo subpixel adresován přímo přivedením signálů na adresová a datová vedení [2].
• Aktivní maticové (adresované) buzení (active matrix (addressed) driving) je metoda aktivace pixelové matice, při které má každý pixel nebo subpixel alespoň jeden aktivní spínací prvek (např. diodový nebo tranzistorový) a jeden paměťový prvek [2].
• Statické buzení (static driving) je metoda buzení, při které jsou všechny pixely aktivovány současně a konstantně.
• Plazmový modul (plasma module) je plazmové zobrazovací zařízení, včetně elektronických podsestav [1].
• Plazmový zobrazovací panel (plasma display panel) je zobrazovací zařízení, ve kterém elektrické buzení vytváří elektrické výboje v plynu [1].
• Organická elektronika je odvětví elektroniky, které se zabývá vodivými polymery a malými molekulami, založenými na uhlíku. Materiály tradiční elektroniky vycházejí z anorganických vodičů (např. měděných) a polovodičů (např. křemíkových), kdežto organická elektronika vychází z uhlíku.
• 3D displej (3D display) je zobrazovací zařízení, které poskytuje hloubkové fyziologické vjemy [4].

Základní rozdělení 3D zobrazovacích zařízení je na autostereoskopické (bez použití brýlí) a stereoskopické zobrazování (s brýlemi). Stereoskopické displeje jsou podmnožinou 3D displejů. Jejich podrobnější klasifikace je následující [4]:

• Stereoskopické displeje používající brýle
• Stereoskopické displeje připevněné na hlavu
• Autostereoskopické displeje
  • Autostereoskopické displeje se dvěma pohledy
  • Autostereoskopické displeje s více pohledy
  • Autostereoskopické displeje s integrálním zobrazením
  • Displeje volumetrické
  • Holografické displeje a další
•  Displej s elektronickým papírem (electronic paper display) je displej, který zobrazuje informaci pomocí odrazu a obraz je udržován pomocí malého příkonu [5].
• Ohebný zobrazovací modul (flexible display module) je ohebné zobrazovací zařízení, které má externí budiče, optické fólie a další vstupní/výstupní fólie atp. [6].
• Ohebný zobrazovací panel (flexible display panel) je ohebné zobrazovací zařízení bez externích budičů [6].
• Ohebný displej (flexible display) je výrobek, který obsahuje ohebné zobrazovací moduly, které jsou ohebné pro koncového uživatele [6].
