Programovatelné napájecí systémy s výkonem až 90 kW

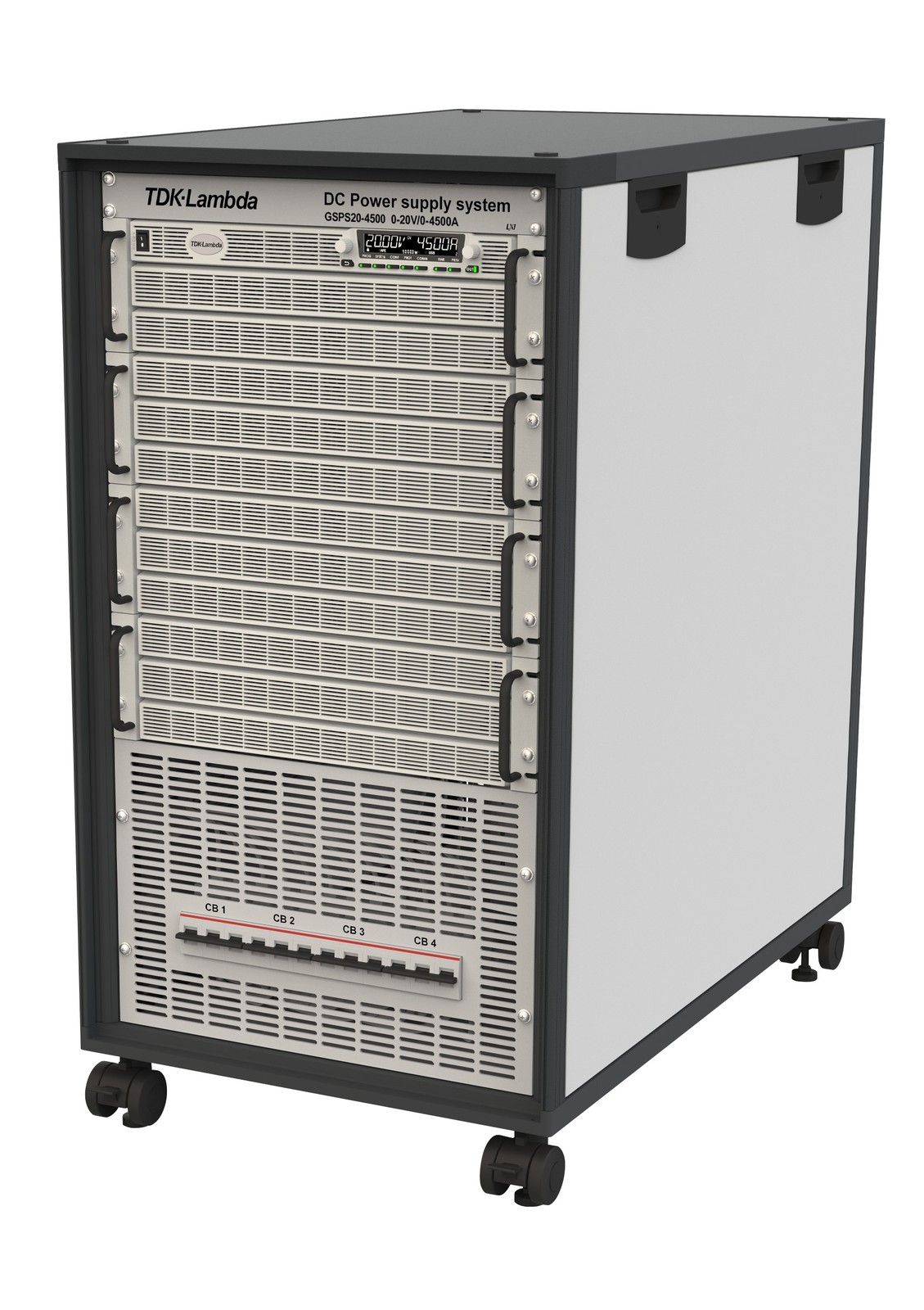

Společnost TDK oznámila další rozšíření oblíbené rodiny programovatelných zdrojů GENESYS+ o 90kilowattové napájecí systémy uložené v montážním rámu 19″ výšky 20 U.

Systémy GSPS umožňují hladký přechod mezi provozními režimy konstantního napětí, konstantního proudu a režimem s konstantním omezením výkonu. Skříňky jsou na kolečkách, která lze zaaretovat a pomocí nichž lze GSPS snadno přemisťovat v prostorách vývojových pracovišť nebo výrobních objektů.

Řada GSPS splňuje požadavky aplikací v celé řadě oblastí včetně testování a měření automobilních dílů, vývoje a výroby baterií pro elektrická vozidla, letectví a kosmonautiky, výkonových magnetů, zobrazování v medicíně, zpracování a zahořování polovodičů, ekologické výroby vodíku, čištění vody, průmyslové automatizace a řízení průmyslových procesů.

Uvnitř systému je společně uspořádáno dvanáct jednotek Genesys+ 7,5 kW pro poskytnutí celkově dvanácti možných výstupních napěťových rozsahů od 0–20 V až po 0–1500 V s maximálními proudy až 4500 A. Pokročilý patentovaný systém TDK-Lambda pro řízení paralelního chodu jednotek zajišťuje kvalitní odezvu na dynamicky proměnnou zátěž, přičemž i charakteristiky zvlnění a šumu jsou srovnatelné s chováním jediného zdroje.

Vstupní napěťový rozsah je třífázový, 342 až 528 V_stř, 47–63 Hz, a dokáže tedy pokrýt jmenovité úrovně 380, 400, 415, 440, 460 a 480 V_stř. Vstupní jističe jsou přístupné z čelního panelu skřínky a paralelně propojené přípojnice jsou umístěny vzadu. Bezpečnostní funkce, které jsou společné pro všechny zdroje GENESYS+, poskytují bezpečný start/auto-restart, paměť posledního nastavení a zabudované ochranné funkce pro napětí, proud a teplotu.

GSPS využívají standardizovaný způsob programování, který je společný pro celou rodinu GENESYS+, s využitím ovládacích prvků na čelním panelu, dálkově prostřednictvím komunikace LAN (LXI 1.5), USB 2.0 a RS232/485 nebo přes galvanicky oddělené analogové rozhraní pro řízení a monitorování (0−5 V, 0−10 V). Všechny tyto možnosti jsou ve standardním vybavení. Nabídka volitelných rozhraní přináší možnost volby mezi GPIB (IEEE488.2), EtherCAT a Modbus-TCP. Balíček softwaru obsahuje softwarové ovladače, produkt pro vytváření časových průběhů – „Waveform Creator“ a také virtuální grafické rozhraní „Virtual Front Panel GUI“.

Rozměry 19palcové skříně systému jsou 553 x 902 x 1028 (š x h x v) a její hmotnost je nižší než 200 kg. Pokud kolečka pod jednotkou nejsou potřebná, lze je odmontovat.

Řada programovatelných zdrojů s 5letou zárukou má osvědčení dle IEC/EN/UL 61010 a nese značky CE a UKCA v souladu s evropskými směrnicemi Low Voltage Directive, EMC a RoHS. GENESYS+ také splňuje požadavky normy IEC/EN 61204-3 pro maximální úrovně rušení šířeného vedením i vyzařovaného rušení, stejně jako pro elektromagnetickou citlivost/imunitu.

Podrobné informace o celé řadě programovatelných napájecích systémů TDK-Lambda GSPS zájemci naleznou na internetové stránce https://www.emea.lambda.tdk.com/uk/products/gsps-high-power-systems.
