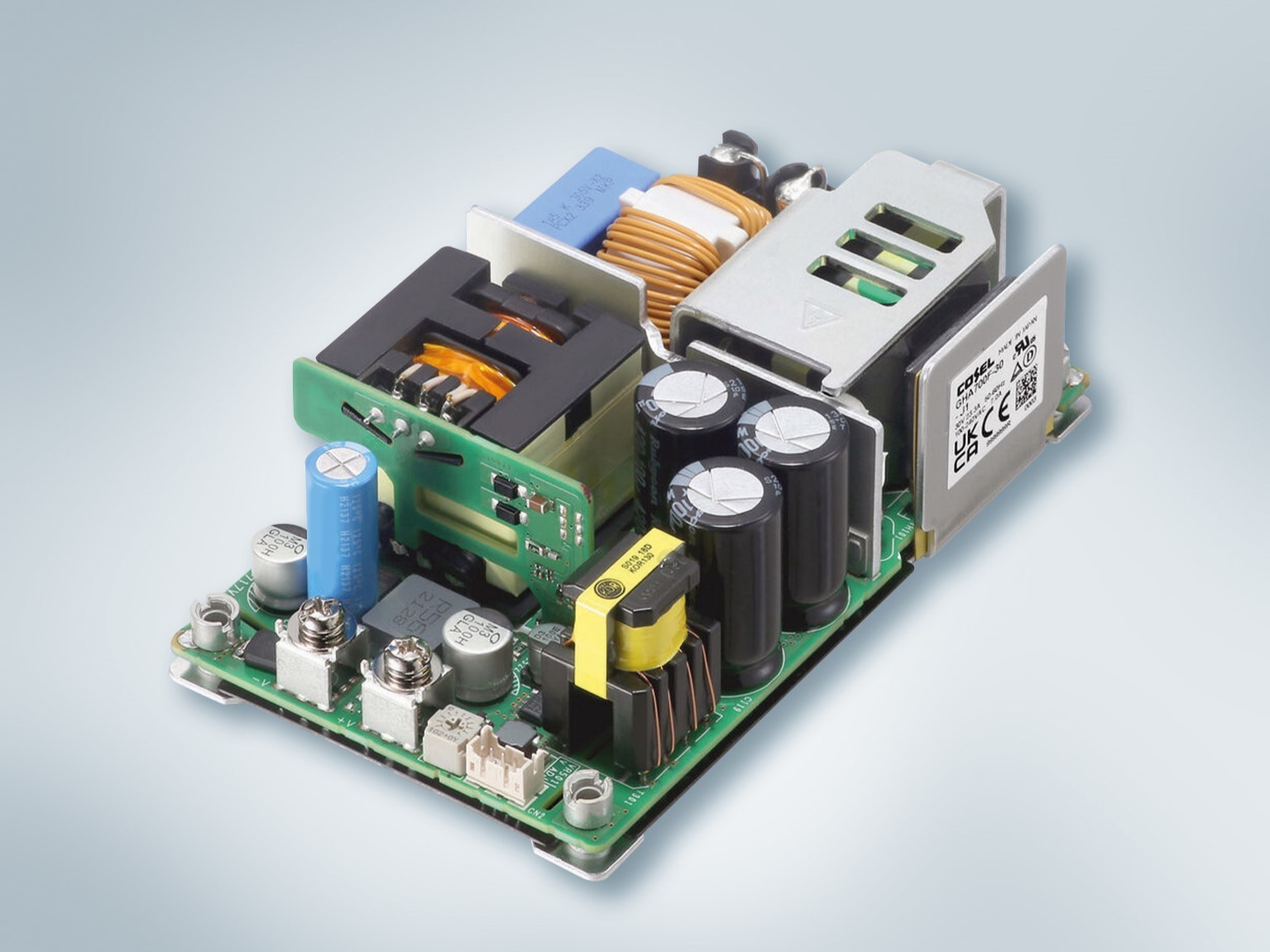

Zdroje GHA700 se sice prezentují jako „vybroušená“ verze GHA500, ale v podstatě jde o zcela nový produkt. Řešení zde stále měří jen 3×5×1,5 palce (76,2×127×38,1 mm), nicméně s naprosto shodnými rozměry nyní zdroje dosahují jmenovitého výkonu až 700 W. Tak vysoká hustota výkonu si však zpravidla žádá kombinaci různých způsobů chlazení.

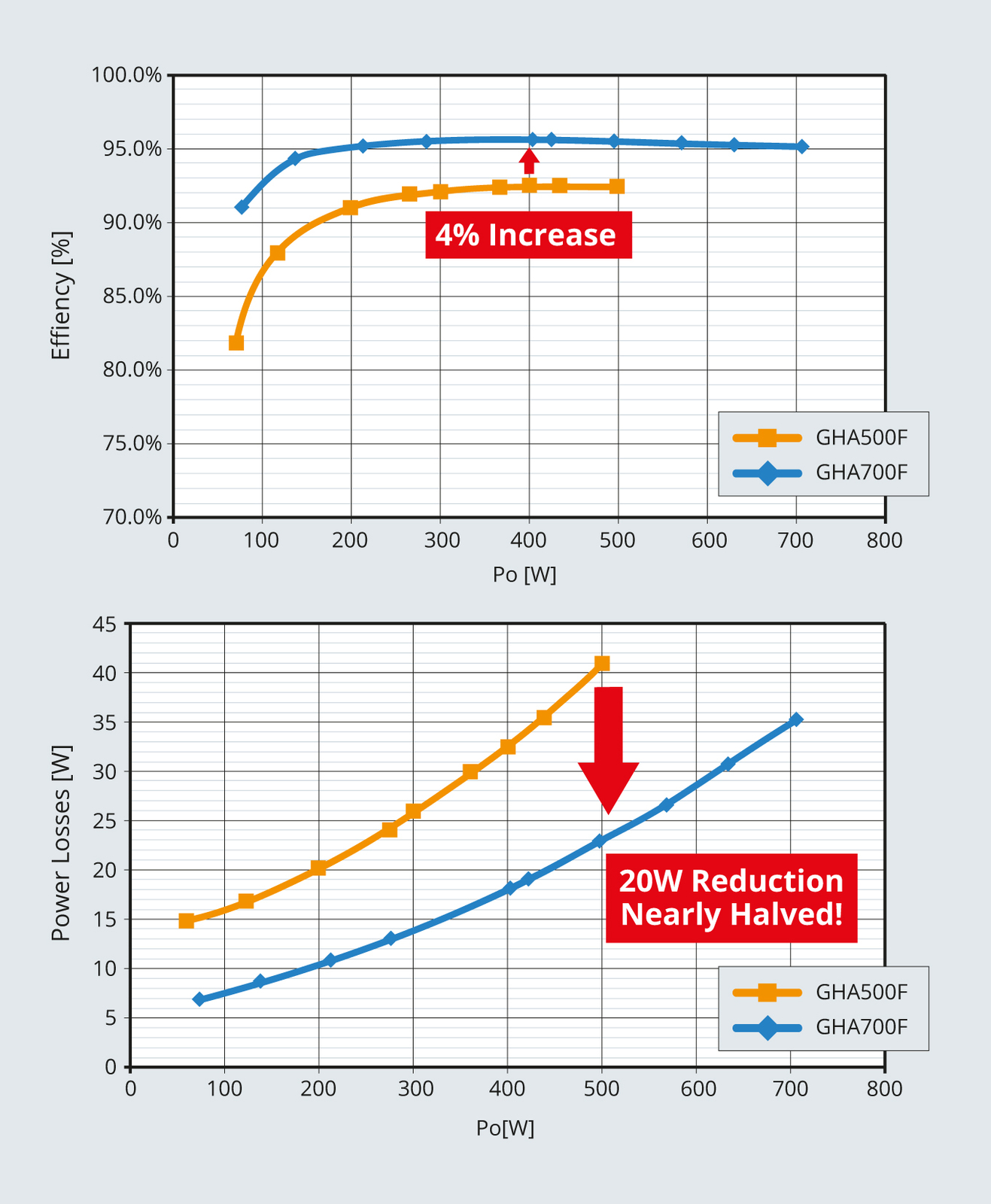

Rodina GHA vznikla jako hybridní, takže skloubila chlazení prouděním, vedením a také s vynuceným průtokem vzduchu. Základní příčina je zřejmá a spočívá v účinnosti jakéhokoli produktu. A právě zde se chtějí zdroje COSEL GHA700 odlišovat. Vývojářům se navíc podařilo zlepšit účinnost při napájení z 230 VAC o čtyři procenta až na 96 %, přičemž celkové ztráty poklesly o 20 W, tedy na polovinu. Jedná se tak o zdroj, který se nyní skutečně ochlazuje vedením. Jeho předchůdce GHA500 přitom s poklesem zatížitelnosti začínal při nula stupních, měřených uprostřed základní desky a v případě +80 °C končil na 100 W. S novými tepelně odladěnými zdroji GHA700 se pak posouváme ke jmenovitým 400 W při +60 °C. Pokles výkonu se navíc zastavuje s teplotou základní desky +80 °C na 150 W. V reálných podmínkách však nikdy nechladíme pouze z titulu vedení tepla, ale také prouděním (třeba i vynuceným), takže 150 W je spíše hraniční hodnotou.
Obr. 1 K otázce řízeného snižování výkonu (derating)
Zdroje GHA700 máme aktuálně dostupné s výstupním napětím 24 V, 30 V, 48 V a také 56 V (12 V bude následovat ve druhé polovině roku 2024). Navrženy byly tak, aby vyhověly standardu EN60335 pro domácí spotřebiče, stejně jako IEC61558-2-16 (bezpečnost transformátorů). Produkt lze rovněž použít ve zdravotnictví a volitelně s ochranou třídy II. Při každém nasazení zdroje GHA700 v medicínském zařízení s možností dotyku bude takové části nutné oddělit a využívat zesílené či dvojité izolace. Netýká se to pouze oddělení přímo mezi primární a sekundární stranou, ale předpokládáme zde i zemní smyčky.

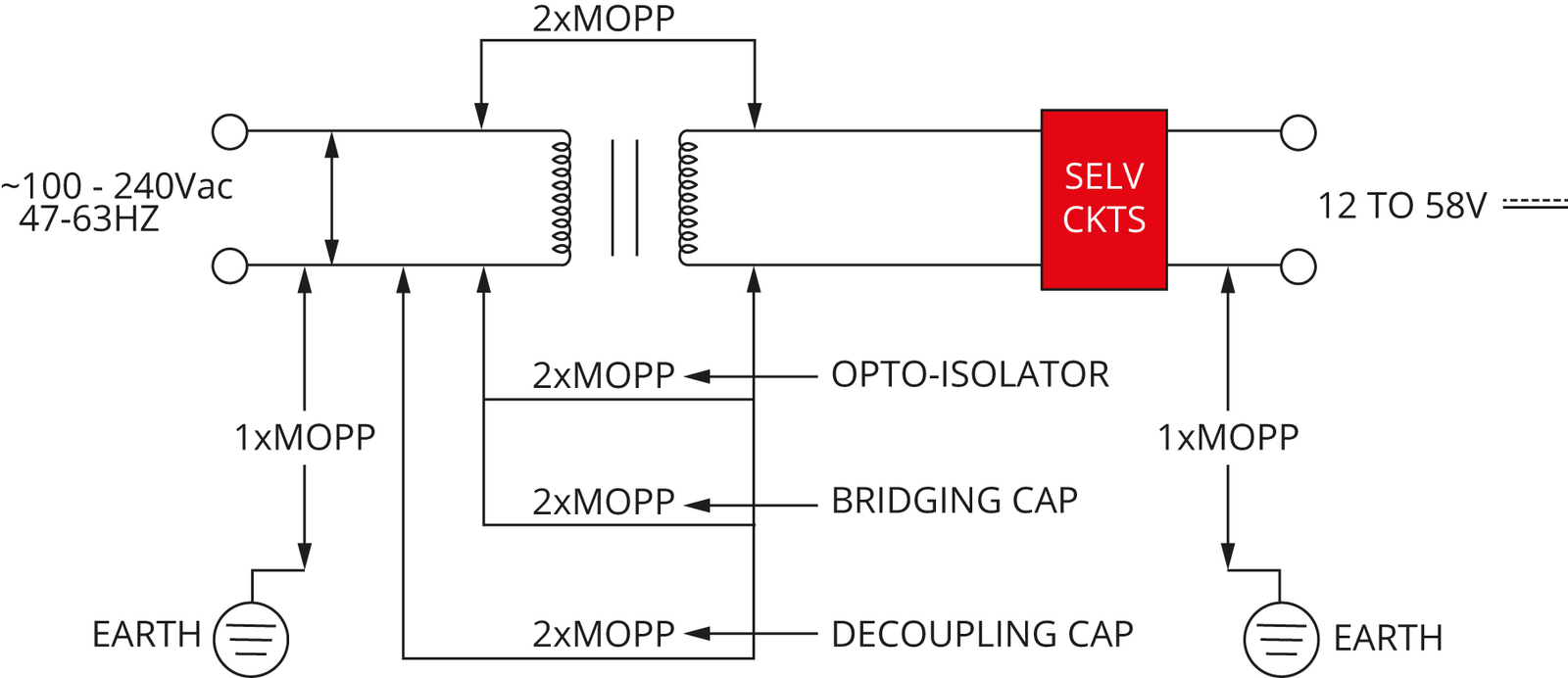

Obr. 2 K izolaci a 2xMOPP
Nabízí se také možnosti plastových šroubů nebo i vymezovacích prvků. Volitelná ochrana třídy II pak umožňuje hladké nasazení v přenosných zařízeních a systémech pro domácí péči, předpokládajících přímý kontakt s pacientem (2xMOPP, BF dle EN60601).
Pro více informací o cenách, dodacích lhůtách a vzorcích kontaktujte společnost CODICO: Petr Roček, tel.: +420 602 443 789.
