Zdroje GPE-3060/6030. Lineární, a přece menší a ještě lehčí

Výrobci laboratorních zdrojů napájení uvádí na trh nové modely z nejrůznějších důvodů. V případě novinek od společnosti GW Instek to bude aktuálně třeba náhrada stávajících zařízení.

Váží o 44 % méně

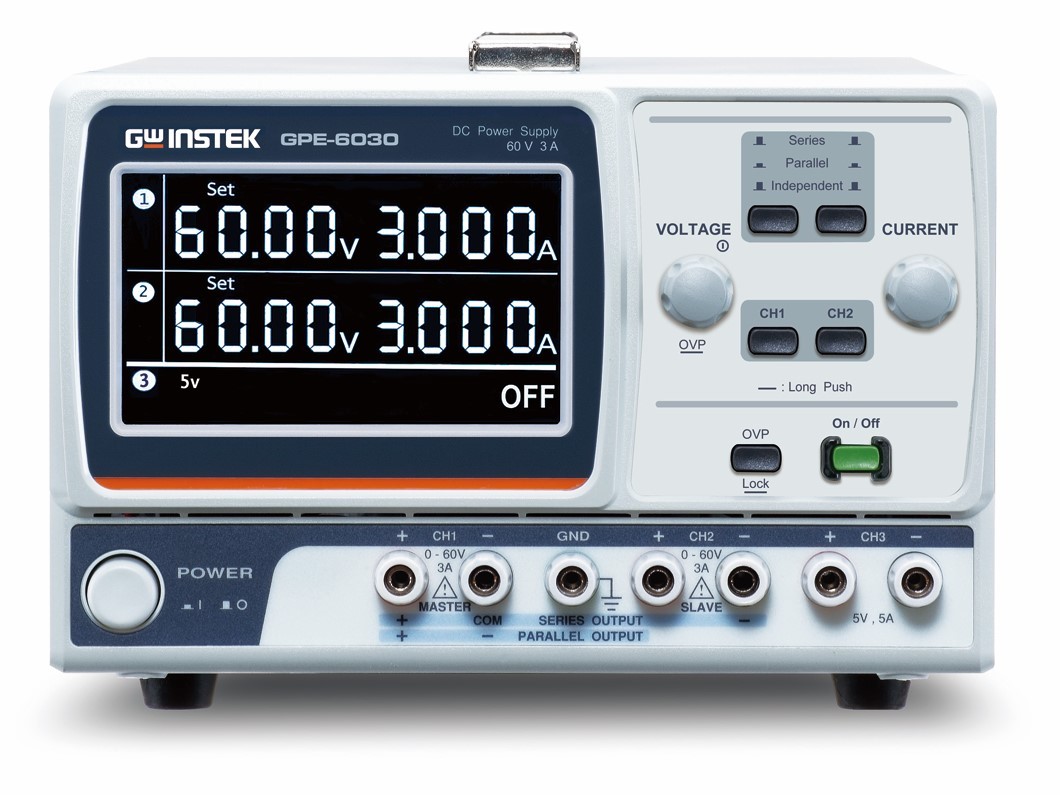

Přístroje s tradičně výmluvným označením, tentokrát jako GPE-3060, resp. i 6030, známý výrobce světu představil v polovině letních prázdnin. Hned vedle stejnosměrných výstupů s trojicí nezávislých izolovaných kanálů či lineárního návrhu pro ně bude rovněž příznačné vyšší rozlišení. Především ale dostaly za úkol nahradit starší modely GPC-3060D / 6030D. Řešení v podobě GPE-3060 / 6030 nyní přichází s výstupním výkonem 385 wattů. V případě napájecích zdrojů GPE-3060 lze počítat se dvěma výstupy o napětí 0 až 30 V, zatížitelnými proudy o velikosti až šest ampér, zatímco poplatně označení „6030“ si vše prohazujeme, takže nakonec obdržíme CH1 či CH2 s napěťovým rozsahem do 60 V a proudovými odběry 0 až 3 A. Ani to však nemusí ještě stačit a GW Instek proto dále přidává třetí kanál CH3, pro který stanovuje 5,0 V a stejně tak i pět ampér.

Pokud jde o rozlišení spojované s nastavením hodnot nebo i jejich opětovným změřením, laboratorní zdroje vychází ze čtyřmístného zobrazování úrovní napětí či proudu s 10 mV / 2 mA (GPE-3060) nebo také 20 mV / 1 mA za předpokladu 60V výstupů. Oba modely zde přitom využívají nového hybridního návrhu, se kterým lze v porovnání s výkonovou spotřebou tradičních lineárních zdrojů napájení rovnou ušetřit 13 %, zatímco se nám nemalou měrou snižují též výsledné rozměry stolního přístroje, a to včetně jeho hmotnosti. Provedení GPC-3060D / 6030D, která se v tuto chvíli nahrazují, vážila kupříkladu 18 kg a zabírala prostor o velikosti 255 x 145 x 420 mm. Nově si díky rozměrům 213 x 145 x 362 mm (dokumentace od výrobce uvádí 210 x 155 x 362 mm) máme polepšit nejen o celých osm kilogramů, ale dostaneme ještě k dobru dalších 10 W výstupního výkonu (375 vs. 385 W). Spotřeba systému vybaveného monochromatickým LCD o úhlopříčce 4,3 palce zde přitom klesla z původních 780 W nově na 680 W. Sto wattů – to se jen tak „neztratí“.

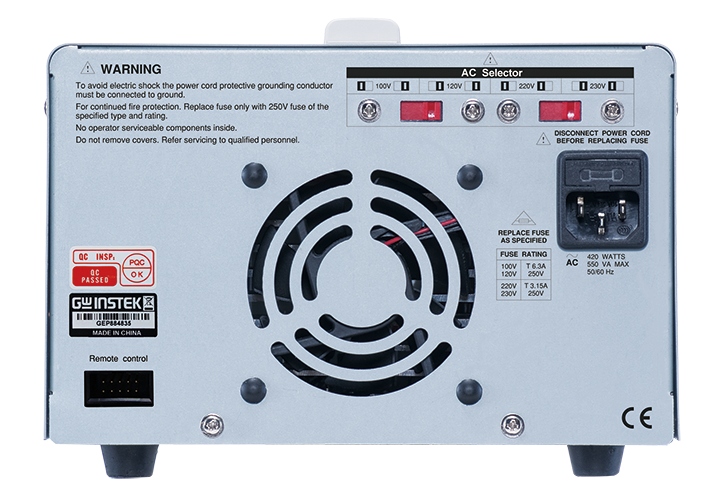

Nové lineární DC zdroje od firmy GW Instek patří spíše k těm jednodušším, což ale nemusí být nutně zle. Obsluze přitom nabízí možnosti spojené s „digitálním“ ovládáním, které např. rozlišuje dlouhý a krátký stisk tlačítka, pokud jde o přepěťovou ochranu OVP, a jindy zase funkci zamknutí čelního panelu zabraňující nežádoucím změnám. Ovládací prvky sloužící k nastavení proudu či napětí byly dále změněny na enkodéry a nechybí zde ani výmluvné podsvícení (On/Off). Výstupy jsou sice nezávislé, ale nebrání se ani automatickému řazení do série či paralelnímu spojovaní, takže nakonec obdržíme pro CH1 – Master a CH2 coby podřízený Slave rozsahy 30 V / 12 A (paralelně s GPE-3060), resp. 120 V / 3 A (sériově díky GPE-6030). Výrobce zde zapracoval i na řízení teploty, ať již jde o chladicí otvory na čelním panelu, nebo způsob ovládání aktivního chlazení s ventilátorem pro ještě tišší provoz, a v zadní části přístroje přidává též jednoduchou podobu „Remote Control“. V pásmu od 5 Hz až do 1 MHz počítejte s rušením na výstupu do 1 mV_RMS a v případě konstantního proudu pak do 2 mA_RMS.
