Přepínače jsou jednou z největších a nejrozmanitějších produktových skupin v katalogu TME. To je způsobeno velkým množstvím aplikací, kterým musí být tyto komponenty přizpůsobeny. Specializovaní výrobci, jako je značka C&K, nabízejí řešení pro zařízení všech typů.

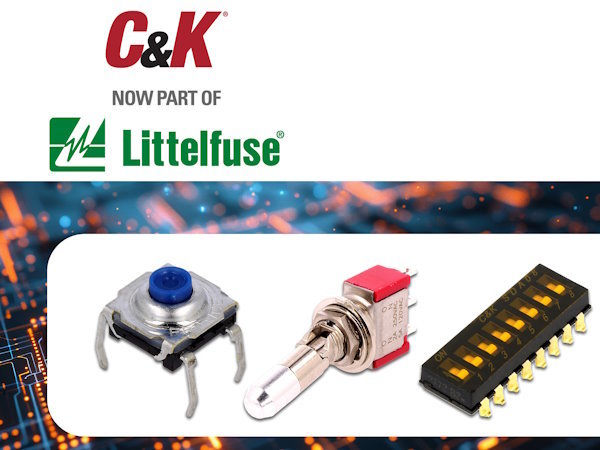

C&K je na světových trzích uznávána již desítky let a několik let je součástí portfolia dalšího známého dodavatele elektromechanických komponentů, Littelfuse. Katalog TME obsahuje širokou škálu produktů od obou dodavatelů; tento článek se však zaměřuje na přepínače C&K. Tyto komponenty jsou především kompaktní, včetně univerzálních modelů i přísně specializovaných, charakterizovaných výjimečně malými rozměry, odolností nebo přizpůsobením specifickým požadavkům. To zahrnuje přepínače schopné pracovat v těžkých a průmyslových strojích, stejně jako malé komponenty používané v přenosných zařízeních, zdravotnických přístrojích, počítačích atd.
V tomto článku diskutujeme o tématech jako:
Při budování rozhraní pro zařízení a elektronické moduly se používají miniaturní přepínače určené pro přímou montáž na PCB obvody. Jedním z nejpopulárnějších typů komponentů pro takové aplikace jsou mikro přepínače TACT, jejichž název pochází od slova "tactile", protože uzavření jejich kontaktů je doprovázeno hmatovým a zvukovým signálem.
Nabídka mikro přepínačů C&K může být rozmanitá z hlediska mnoha parametrů. Základní rozdělení by bylo založeno na způsobu montáže: povrchová montáž (SMD) nebo průchozí montáž (THT). Volba zde bude diktována výhradně konstrukčními úvahami. Protože jsou svorky obvykle uspořádány ve standardních mřížkách, komponenty mohou sloužit jako náhrady za produkty od jiných značek nebo se jednoduše hodit do standardizovaného designu.
C&K, jako specializovaný dodavatel, nabízí mnoho typů mikro přepínačů s konkrétními vlastnostmi. Mohou být například přizpůsobeny pro úhlovou montáž, což umožňuje, aby PCB byla kolmá k rovině panelu, kde je klíč umístěn. Pro kompaktní zařízení byly připraveny produkty s velmi nízkými profily (například 1,4 mm nebo 2 mm), což umožňuje konstrukci kompaktních obvodů.
Další "speciální" řešení zahrnují mikro přepínače s vysokou třídou ochrany, které usnadňují konstrukci zařízení, která jsou navržena tak, aby byla odolná vůči atmosférickým vlivům nebo aby pracovala v náročných průmyslových podmínkách. Jejich ochrana je klasifikována jako IP67/IP68, tj. úplná odolnost vůči prachu a práškům, stejně jako téměř úplná vodotěsnost.
Sortiment je doplněn přepínači vybavenými tlačítky v obdélníkových nebo čtvercových tvarech, které slouží jako zásuvky pro instalaci klíčů. To zjednodušuje konstrukci zařízení, protože stačí vytvořit vhodně umístěné otvory v předním panelu místo integrace speciálních tlačítek s nimi.
Navíc nabídka C&K zahrnuje tlačítka různých typů, přizpůsobená specifickým sériím mikro přepínačů. Jsou k dispozici v různých barvách a tvarech (obdélníková, kulatá, oválná). Většina z nich je navržena pro montáž do otvoru v panelu bez rizika vytlačení.
Jiné tlačítkové přepínače nemusí být nutně přizpůsobeny pro montáž na PCB (i když takové modely jsou také zahrnuty v katalogu). Protože se jedná o poněkud větší komponenty, obvykle umožňují uzavření obvodů s vyššími parametry, dokonce i zapnutí síťového napájení. Protože tato nabídka zahrnuje stovky produktů a mnoho sérií, níže představujeme sortiment rozdělený podle obecných charakteristik komponentů.
LED Osvětlená Tlačítka
V mnoha aplikacích je žádoucí funkcí přepínačů integrované LED podsvícení. C&K nabízí několik sérií produktů s takovou funkcionalitou. Tyto produkty jsou obvykle klasická THT tlačítka s mléčně bílým klíčem vyrobeným z průsvitného materiálu. Pod ním je bílá nebo barevná dioda (k dispozici jsou varianty s vícebarevným podsvícením). Svorky podsvícení jsou nezávislé na uzavřeném obvodu, což umožňuje, aby osvětlení sloužilo jako prvky rozhraní, např. jako indikátor.
Bistabilní Přepínače
Jak bylo zmíněno dříve, některé přepínače C&K jsou navrženy jako napájecí přepínače, jak v DC, tak AC (síťových) obvodech. Elektrické charakteristiky kontaktů se budou lišit, především v závislosti na sérii. Navíc produkty sdílejí společné vlastnosti, jako je čtvercový konec tlačítka (pro instalaci klíče), bistabilní mechanismus a svorky navržené pro montáž na PCB (zajišťující stabilní uchycení).
Vysoká Třída Ochrany
Mnoho produktů C&K má vysokou třídu ochrany (z přední strany). Takové produkty jsou montovány panelově, pomocí těsnění, samosvorných podložek a matic dodávaných s přepínačem. Ačkoli pro sérii GP jsou prvky s hodnocením IP57 navrženy pro povrchovou montáž pájením (SMT). Ochrana proti prachu a vlhkosti (dokonce i z tlakových proudů, např. z myček) je nezbytná při konstrukci zařízení, která jsou navržena pro provoz venku (těžké stroje, stavební zařízení, ovládací panely pro jeřáby atd.) a v průmyslových závodech (potravinářský, chemický, dřevozpracující, kovozpracující průmysl atd.). Tyto typy přepínačů jsou k dispozici se svorkami navrženými pro pájení i s předinstalovanými vodiči. Důležité je, že také mají širokou tepelnou toleranci (dokonce v rozmezí -40°C až 105°C).
Tlačítka pro Montáž na Panel
Montáž tlačítek v panelu nebo jiném konstrukčním prvku je nejjednodušší způsob instalace přepínačů – umožňuje určitou mechanickou toleranci v konstrukčním procesu a zároveň zajišťuje stabilní a odolnou montáž proti vibracím/otřesům. Protože se taková řešení běžně používají v spotřebitelských zařízeních, průmyslových strojích (včetně výtahů) a vozidlech – C&K nabízí široký a rozmanitý sortiment takových tlačítek. Katalog TME obsahuje kompaktní prvky i relativně velké velikosti (přibližně 13 mm v průměru). Vybrané produkty se vyznačují vysokými elektrickými parametry kontaktů (nosnost až 5A). Důležité je, že produkty vyrobené z plastů poskytují vysokou ochranu proti poruchám (dielektrická pevnost dosahující 1kV).
Tlačítkové Přepínače pro Montáž na PCB
V případě tlačítkových modelů pro montáž na PCB lze rozlišit mnoho konstrukčních řešení: úhlové verze (kde je osa přepínače rovnoběžná s povrchem desky), modely vybavené stvoly různých délek a kontakty s konfiguracemi SPDT, SPDT a DPST. Jedná se o elektromechanické komponenty typicky používané v síťových/telekomunikačních zařízeních, počítačích, periferiích, měřicích zařízeních atd.
Klávesnicové přepínače jsou konstrukčně podobné těm výše uvedeným, ale primárně slouží k budování rozhraní: mají malý zdvih a předpokládají plochou montáž na PCB laminát. Mají integrované klíče nebo byly přizpůsobeny pro montáž klíče na stvol. Tyto prvky mají kontakty s nízkou tolerancí proudu a napětí, protože jsou téměř vždy používány v digitálních obvodech a pro nepřímé ovládání.
Zákazníci mají možnost vybrat si z mnoha barev tlačítek a zakoupit samostatné klíče v různých tvarech a barvách. To umožňuje konstrukci pohodlného a esteticky příjemného ovládacího panelu pro zařízení pomocí standardizovaných prvků.
Senzorové přepínače se používají v mnoha typech zařízení. Nejčastěji jsou aktivovány prvky mechanismu a slouží k vytvoření zpětné vazby, která umožňuje řadiči určit stav stroje a polohu jeho částí. Klasickým příkladem takové aplikace jsou přepínače používané k detekci otevření/zavření krytu nebo polohy pohyblivého zásobníku (např. v optických čtečkách). V tomto segmentu nabízí C&K několik sérií specializovaných produktů. Jsou vybaveny profilovanými pákami nebo stvoly. Jejich provoz obvykle vyžaduje malou sílu. To zahrnuje SMD prvky, používané v přenosných zařízeních (např. fotoaparátech). Dalšími populárními aplikacemi pro senzorové přepínače jsou malé RTV, počítače, kancelářská zařízení (tiskárny, skenery), stejně jako prosumerské a průmyslové produkty (3D tiskárny, CNC frézky).
Specifickou variantou senzorových přepínačů jsou dveřní prvky - navržené především pro použití v nábytku a laboratorním/dílnovém vybavení. Kromě designu přizpůsobeného pro takové aplikace mají vysoké parametry kontaktů. To je proto, že jsou nejčastěji používány pro přímé ovládání osvětlení. Proto mohou být vybrané modely C&K připojeny k síťovým obvodům (250V AC), kde se vyskytují proudy až 10A. Svorky těchto přepínačů jsou implementovány ve formě klasických konektorů 4,8x0,8 mm.
Přepínače DIP SWITCH jsou nejjednodušším a zároveň nejúspornějším způsobem implementace rozhraní pro nastavení. Taková řešení se používají například v průmyslové elektronice, řadičích strojů, základních deskách počítačů atd. Nabídka TME zahrnuje takové přepínače v obou populárních formátech (klasické a "piano"), v obou SMD verzích a pro montáž průchozími otvory (THT). Speciální verze produktů mají úhlovou orientaci.
Přepínače C&K DIP mohou mít od 2 do 10 sekcí v jednom pouzdře. Svorky jsou umístěny v typické palcové mřížce (1,27 mm nebo 2,54 mm). Vybrané verze jsou dodávány s ochrannou páskou, která chrání komponent před vlhkostí a jinými nečistotami.
Dalším typem přepínačů C&K v naší nabídce jsou pákové prvky. Ačkoli patří mezi nejstarší konstrukční řešení, zůstávají velmi populární díky své intuitivní obsluze, snadnému označování a výběru verzí. Z popsaného sortimentu jsou k dispozici monostabilní, stejně jako 2-, 3-, a 3-pozicové varianty. Mají svorky pro pájení a závitový límec pro montáž na panel. Příslušenství, jako jsou matice a gumové krytky, které chrání páku a zajišťují vysokou třídu ochrany přepínače (z přední strany), lze zakoupit samostatně.
Stojí za zmínku, že dvouosý model THB001P je klasifikován jako pákový přepínač. Tyto komponenty se běžně používají v konzolích pro ovládání strojů, specializovaných počítačových periferiích a (především) elektronických herních ovladačích.

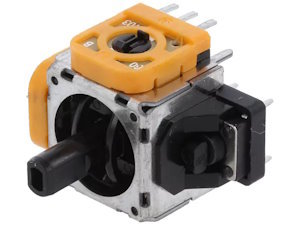

Přepínač/joystick THB001P má páku, která se naklání ve dvou rovinách, přičemž její poloha je registrována analogově pomocí dvou potenciometrů (10kΩ). Stisknutí páky směrem k základně aktivuje další přepínač, což rozšiřuje rozsah potenciálních aplikací. Svorky jsou navrženy pro montáž průchozími otvory – ty zahrnují kovové kolíky těla, které při pájení zajišťují stabilní uchycení celého přepínače.
Hřídel páky má standardní velikost, což umožňuje instalaci knoflíku.
Text připravila společnost Transfer Multisort Elektronik Sp. z o.o.
