​​​​​​​ISM UltraFlex - automatizovaný modulární skladovací systém od ESSEGI Automation

Trh má neustále vyšší a vyšší nároky na kvalitu a každá operace, ať už výrobní či jiná, musí být co nejefektivnější. Efektivita bývá nejčastěji spojována s výrobou. Výrobě ale předcházejí a navazují na ni i další operace, které vyžadují totéž. Úspěch si tedy společnosti zajistí nejen efektivním řízením výroby, ale i efektivním řízením logistiky součástek a materiálu během tohoto procesu.

V odvětví elektroniky je plynulé řízení výrobního procesu rozhodujícím faktorem úspěchu. Společnost ESSEGI Automation vyvíjí integrovaná řešení pro inteligentní logistiku, která vytvářejí komplexní systém pro manipulaci se součástkami a materiálem a jejich správu v průběhu celého výrobního cyklu. Rozsáhlé zkušenosti v oblasti montáže elektroniky a výrobních procesů vedly společnost ESSEGI Automation k zaměření se na správu skladů, aby zefektivnila pracovní postupy v EMS a OEM společnostech a zvýšila jejich konkurenceschopnost. Automatizované sklady ISM UltraFlex jsou ideálním řešením pro skladování a správu součástek pro výrobní linky SMT a THT. Umožňují automatizaci toku materiálu a jeho sledovatelnost pro zásobování výrobních linek SMT a THT od příjmu přes uskladnění až po výdej ze skladu, což výrazně zvyšuje produktivitu společnosti. Je to flexibilní, otevřený systém, schopný propojení se všemi hlavními řídicími softwarovými systémy.

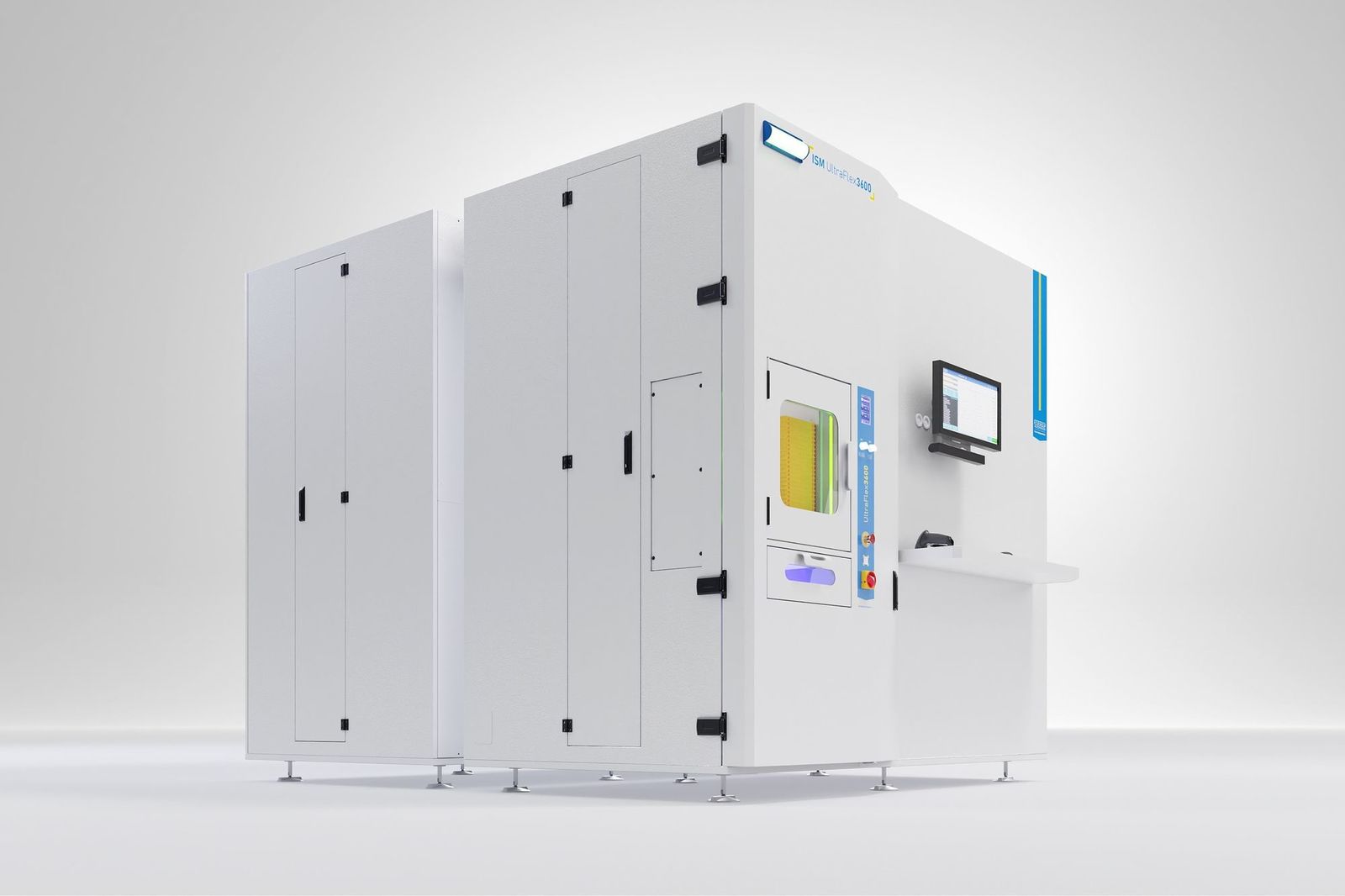

Obr. 1 ISM UltraFlex 3600

Součástky jsou v automatizovaném skladu uloženy v zásobnících. Tyto zásobníky jsou navrženy pro uložení cívek, ve kterých jsou elektronické součástky dodávány. Zásobníky jsou dvojího typu, pro cívky o průměru 7″ nebo 15″, kdy každý zásobník má rozsah výšky od 8 mm do 88 mm. Výšku a velikost lze konfigurovat na základě typů součástek. Kromě toho je možné v zásobnících ukládat i jiný materiál, nejen cívky se součástkami, jehož velikost bude odpovídat velikosti daného zásobníku. Tím se sklady řady UltraFlex stávají flexibilnějšími a využitelnými i mimo odvětví elektroniky.

Automatizované skladovací systémy od ESSEGI Automation jsou jedinými skladovacími systémy, které uchovávají a přemisťují cívky se součástkami pomocí zásobníků. Díky této unikátní patentované technologii nedochází ke kontaktu s cívkami, nezáleží na jejich uložení v zásobnících a nehrozí jejich poškození během procesu uskladnění a vyskladnění. Řada UltraFlex je opatřena antistatickým nátěrem a zásobníky jsou certifikovány pro ESD, což zajišťuje, že citlivé elektronické součástky zůstanou v bezpečí a nepoškodí se elektrostatickým výbojem. Standardní verze ISM UltraFlex 3600 má mimořádnou kapacitu, která umožňuje pojmout až 3 624 cívek se součástkami. Sklad může dynamicky řídit přidělování vnitřních prostor, což umožňuje rychlé a automatizované ukládání zásobníků s různou výškou.

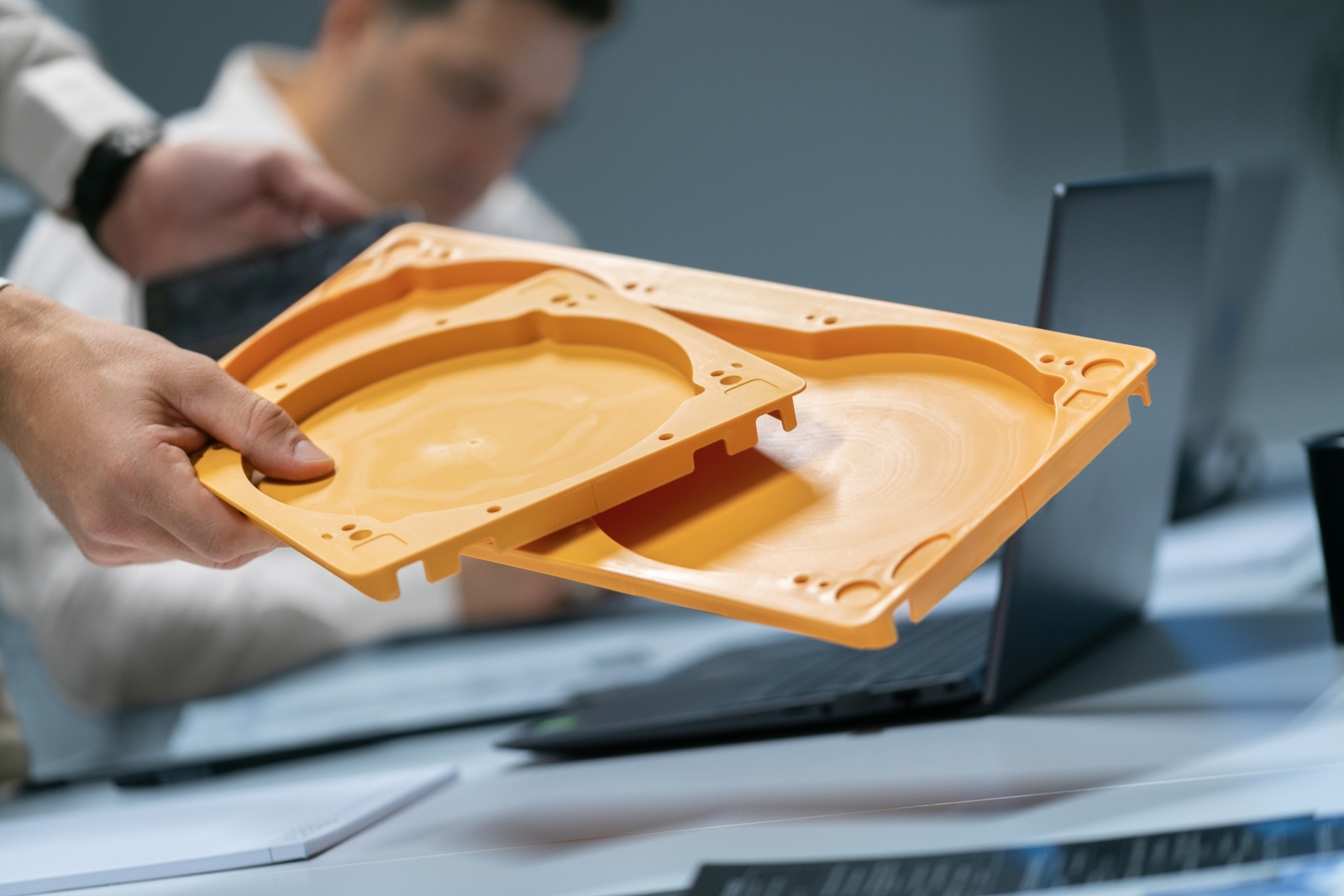

Obr. 2 Příklad 7″ antistatických zásobníků

Obr. 3 Příklad 15″ antistatických zásobníků

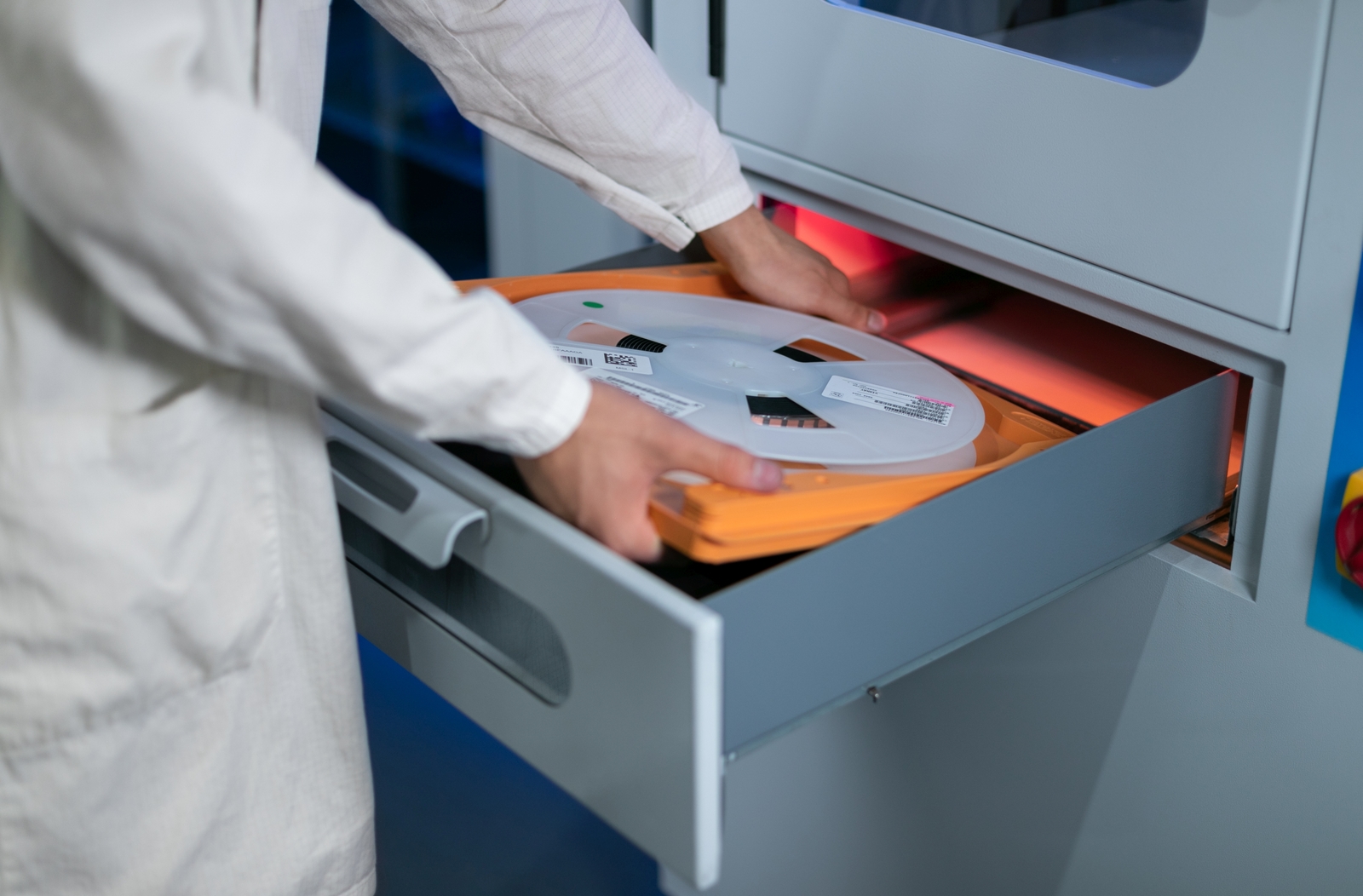

Systém umí naskladnit a vyskladnit až 54 cívek v jedné dávce, přičemž jejich vyjmutí zabere obsluze 10 vteřin. Díky speciálním dveřím „FAST EXIT“ je možné snadno vyzvednout naléhavě potřebné součástky i během procesu naskladnění nebo vyskladnění. Součástky označené jako prioritní automaticky pozastaví obecné naskladnění nebo vyskladnění a jsou poslány cestou „FAST EXIT“ k okamžitému vyzvednutí. Díky dynamickému řízení materiálu ve skladu jsou všechny pozice efektivně využity, čímž se maximálně využije veškerý dostupný prostor. Materiál lze při každém pohybu přiřadit na libovolnou dostupnou pozici, aniž by se ztratila sledovatelnost. Jednoduše řečeno, software ISM najde místo pro každý materiál a přesně zaznamená, kde se nachází. Řada UltraFlex dokáže regulovat a monitorovat vlhkost, aby se udrželo stálé prostředí s relativní vlhkostí pod 5 %. Software ISM sleduje „Floor Life“ každé součástky citlivé na vlhkost podle průmyslových norem a poskytuje její úplnou historii, čímž zabraňuje používání součástek, jejichž životnost vypršela.

Systém shromažďuje snímky a data v reálném čase a generuje zprávy, které umožňují sledovat cívky, štítky, součástky a další detaily, související s procesem při příjmu, logistice nebo výrobě. Software nabízí širokou škálu požadavků na sledovatelnost, jako sériové číslo, kód, datum, umístění, výrobek, dodavatele, data expirace a stav MSD. Všechny snímky a data jsou uloženy v databázi, pro snadný přístup a sdílení v libovolném okamžiku.

Jelikož se jedná o modulární automatizované systémy, lze jednotlivé moduly mezi sebou propojovat. V případě nedostatečné kapacity ISM UltraFlex 3600 lze k němu připojit rozšiřující modul ISM UltraFlex 3900 a zvýšit tak kapacitu o dalších až 3 840 cívek při zachování jednoho výdejního místa. ISM UltraFlex 3900 nelze využívat samostatně, pouze ve spojení s ISM UltraFlex 3600.

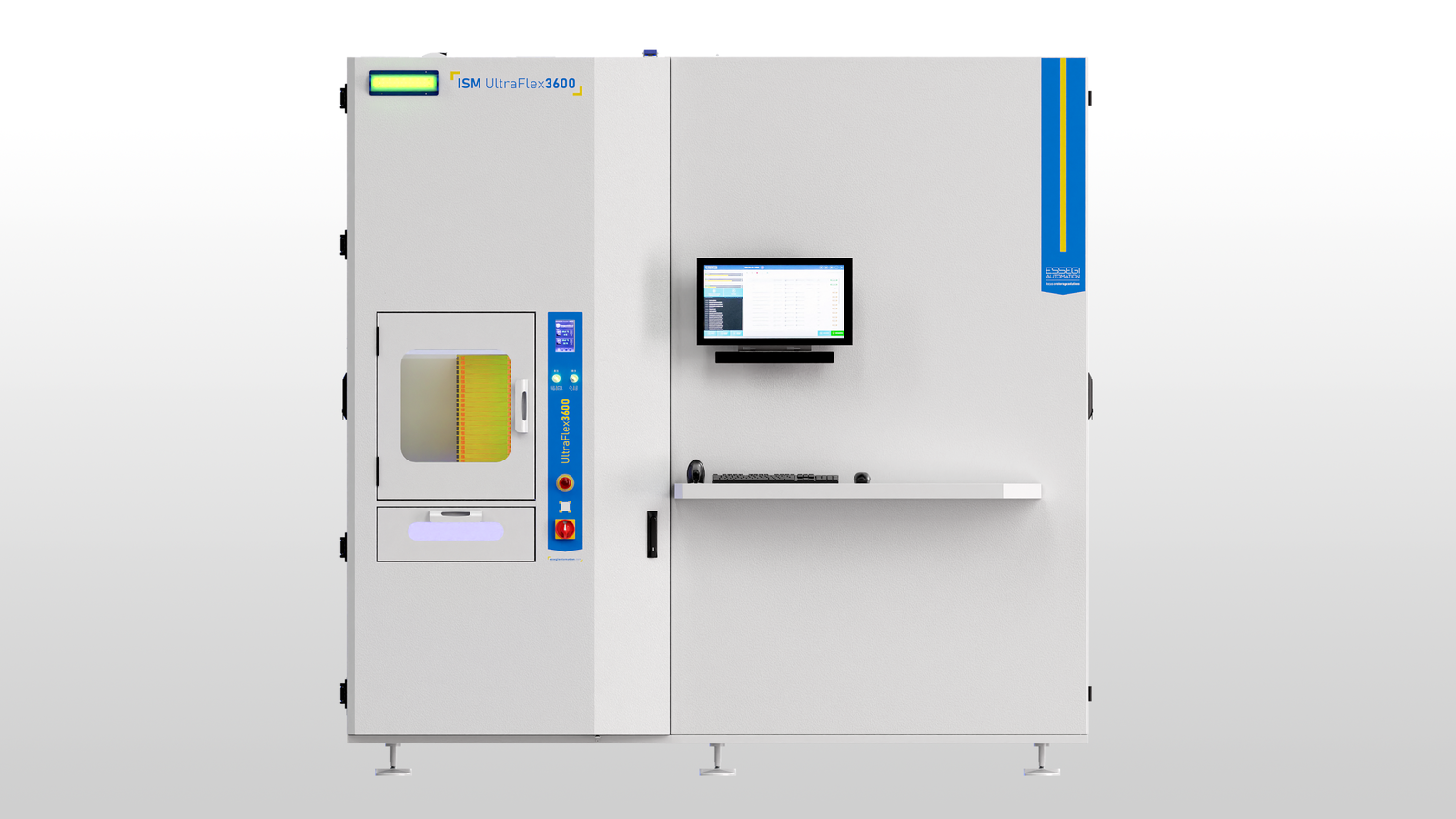

Obr. 4 ISM UltraFlex 3600 s jedním rozšiřujícím modulem ISM UltraFlex 3900

Pro tzv. plnou automatizaci lze automatizovaný sklad ISM UltraFlex 3600 propojit s autonomním mobilním robotem (AMR), se kterým jsou procesy manipulace se součástkami prováděny autonomně, a s rentgenovou počítačkou součástek, díky které se rapidně sníží doba počítání součástek. Rentgenová počítačka součástek je součástí automatizovaného skladu, ten sám přesouvá cívky do rentgenové počítačky, které se po spočítání vracejí bez lidského zásahu zpět do automatizovaného skladu.

ISM server software

ISM server software je základním nástrojem pro správu všech produktů ESSEGI Automation: inteligentních věží řady ISM UltraFlex 3600, skříně Pick to Light řady ISM 500, stanice pro příjem materiálu a stojanu Pick to Light Smart Rack Mobile.

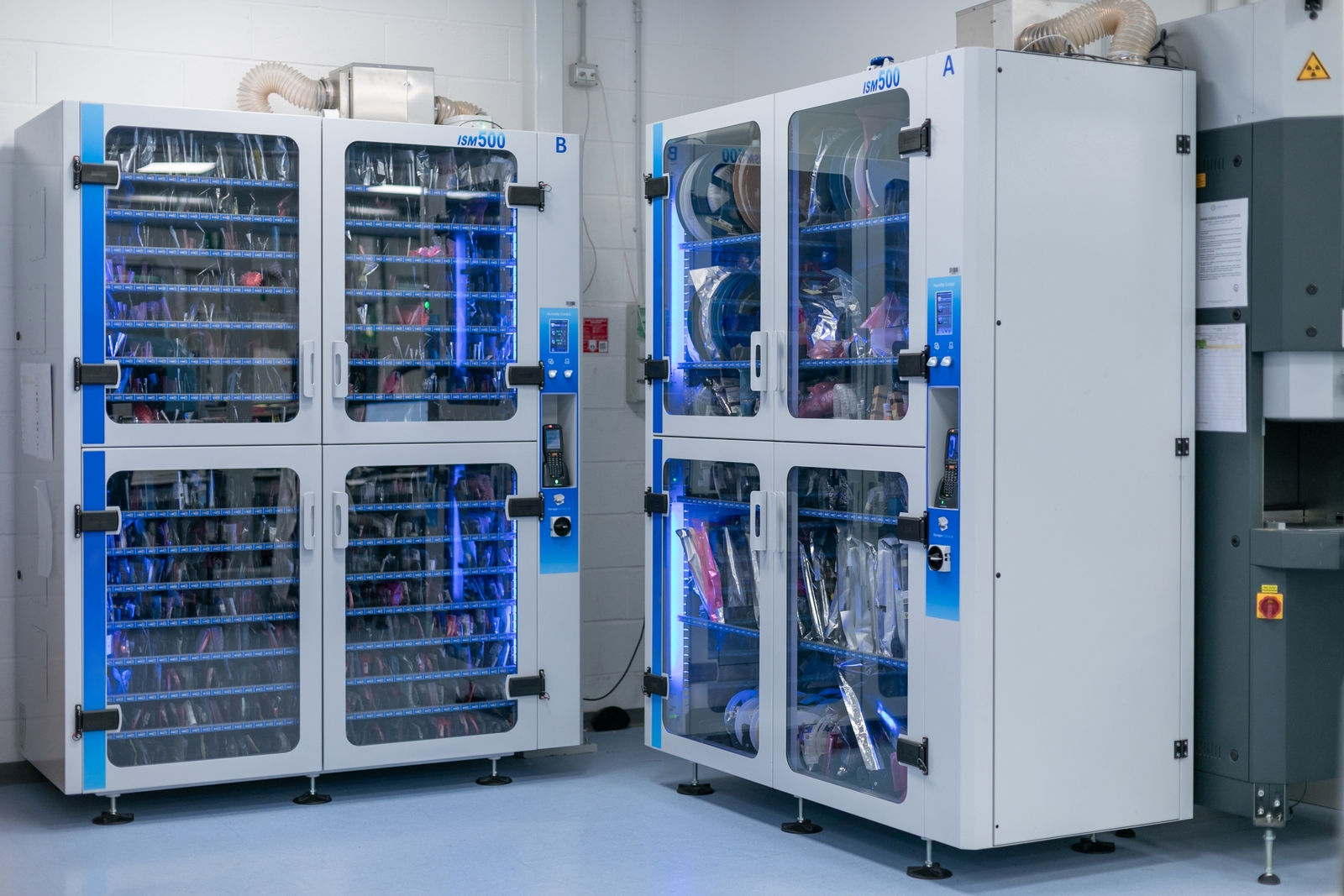

Obr. 5 Pick to Light ISM 500

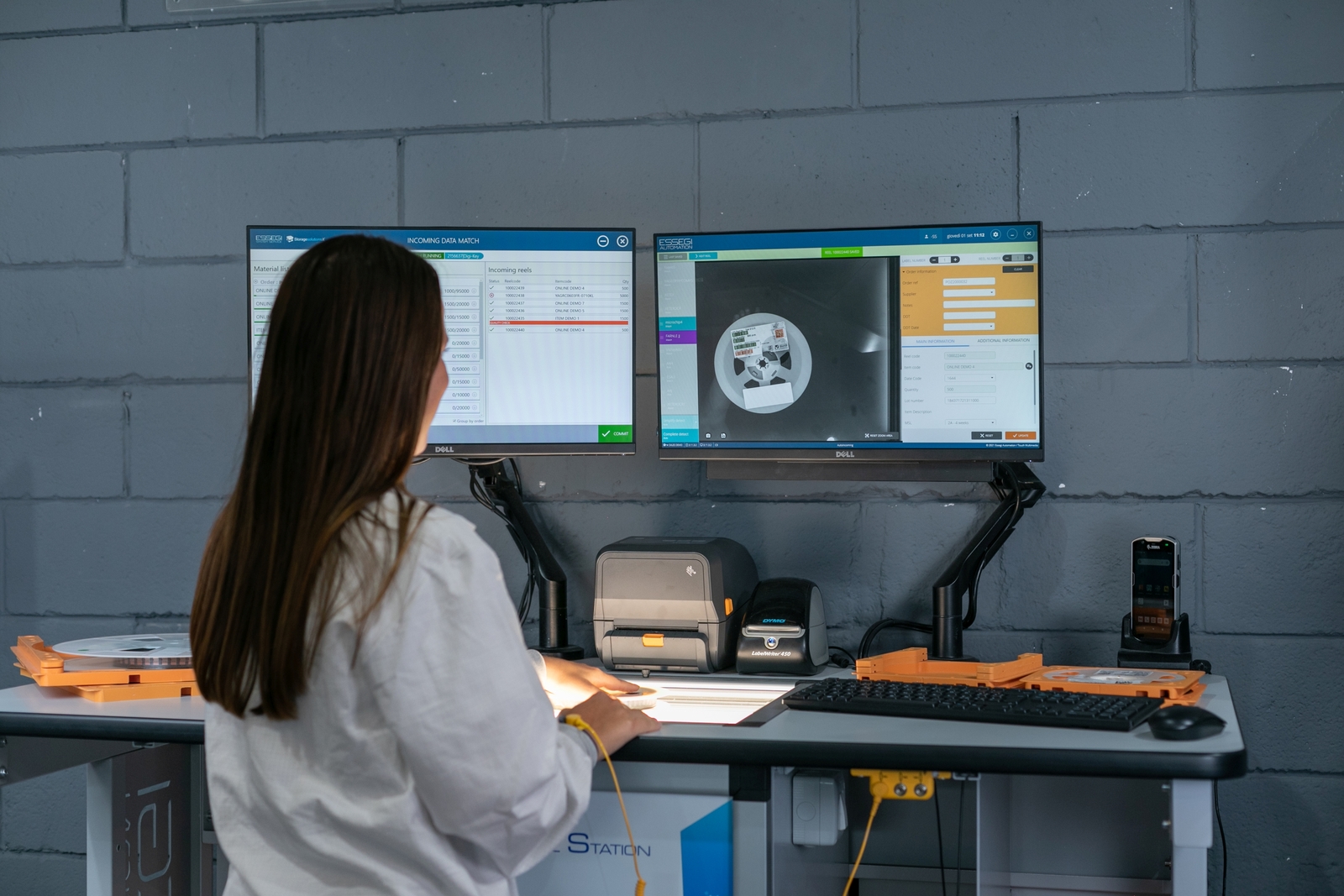

Obr. 6 Stanice pro příjem materiálu

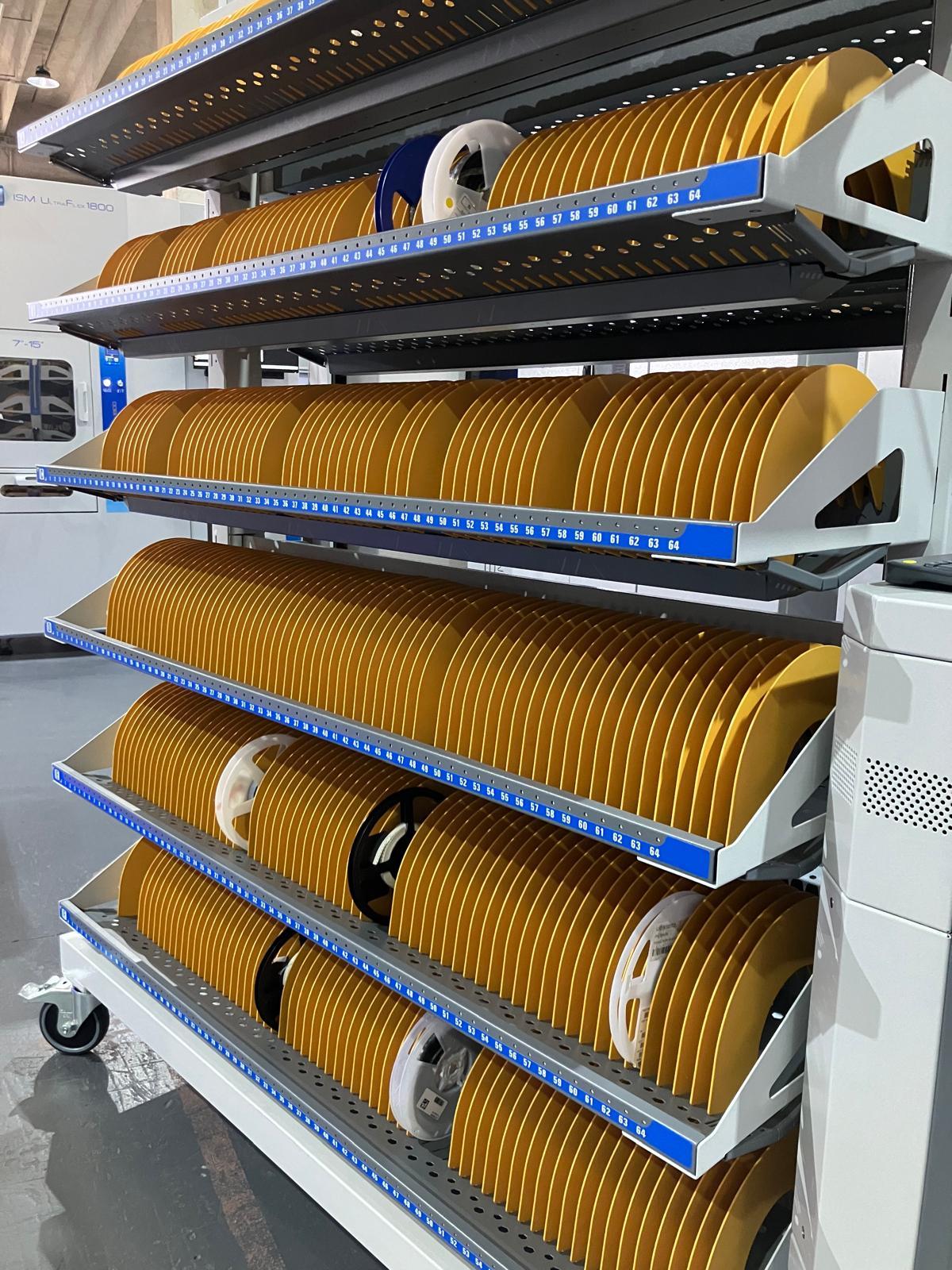

Obr. 7 Smart Rack Mobile (stojan s cívkami)

Zajišťuje sledovatelnost materiálů a operací v reálném čase, neustálé sledování hodnot vlhkosti a teploty, plánování pracovních zakázek a výběr materiálu, analýzu a distribuci kompletačních seznamů materiálů, správu inventáře součástek, aktualizaci stavu a množství každého jedinečného ID v reálném čase, predikci zastavení linky, výběr alternativních dílů. Díky tomu bude materiál dostupný ve správný čas na správném místě, bez zpoždění. Je zajištěna traceabilita materiálu, hlídána doba expirace, komplexní soupis materiálu.

S příchodem Průmyslu 4.0 a výrazným rozvojem softwarů pro průmyslovou automatizaci se integrace všech systémů řízení podniku stala strategickou nutností. ISM server software společnosti ESSEGI Automation byl vyvinut s cílem pokročilé integrace produktů, pro správu skladování se všemi hlavními systémy řízení a automatizace, které jsou již v podniku přítomny: ERP, MES, WMS, AMR, Pick & Place.

Tato řešení byla integrována se systémy JUKI, FUJI, ASM, YAMAHA, Panasonic, Universal, Europlacer, Hanwha, Mycronic, Essemtec, Oracle, SAP a dalšími. Společnost ESSEGI Automation je schopna poskytovat výkonná integrační řešení, která urychlují transformaci elektronických výrobních podniků na skutečně inteligentní továrny.

ESSEGI Automation nabízí různé možnosti integrace s podnikovými softwarovými systémy ve dvou režimech vývoje: prostřednictvím aplikačního programového rozhraní (API), které umožňuje zákazníkovi nezávisle řídit strukturu integrace s podnikovým aplikačním softwarem, nebo prostřednictvím spolupráce se společností a týmem specialistů, kteří definují a realizují integrační projekt na míru.
