Moduly PAPAGO „Environment monitor“ hlídají rozvaděče i „racky“

DPS 2/2025 | Články
Autor: Papouch
moduly papago_úvod_WEB.jpg

PAPAGO measuring module® jsou měřicí a monitorovací moduly, které tvoří ucelenou a stále se rozrůstající řadu.

Jedním z nich je PAPAGO TH 2DI DO ETH a PAPAGO TH 2DI DO WIFI, tedy kombinovaný modul pro monitorování teploty, vlhkosti a dvoustavových vstupů. K dispozici je s rozhraním ethernet nebo WiFi.

Co PAPAGO TH 2DI DO umí?

Typickou aplikací popisovaného modulu PAPAGO bude monitorování prostředí v rozvaděči, racku s výpočetní technikou či jiného uzavřeného systému (obr. 1). PAPAGO má vstup pro teplotní a vlhkostní čidlo a dále dva vstupy pro kontakt. Na ty mohou být připojeny například dveře od rozvaděče a záplavové čidlo. Reléový výstup lze využít například k signalizaci, či k sepnutí ventilátoru a podobně.

Společné vlastnosti modulů PAPAGO:

  • Komunikační rozhraní ethernet, WiFi nebo GPRS
  • Napájení PoE pro verzi s rozhraním ethernet. Možnost připojení síťového adaptéru zůstává.
  • Interní webové stránky a mnoho komunikačních protokolů (viz dále).
  • Jednoduché nastavení na interních webových stránkách nebo přes rozhraní USB.
  • Interní paměť a zálohované hodiny reálného času. Do paměti jsou automaticky ukládána naměřená data i s časem měření v případě, že dojde ke ztrátě komunikace. Po obnovení spojení jsou data automaticky doposlána.
  • Kovová robustní krabička s pěkným vzhledem, která může být montována i na lištu DIN. Na krabičce jsou popisy, které umožní zapojení bez nahlížení do manuálu.
  • Možnost zobrazení, uložení a vyhodnocení dat v programu Wix (wix.papouch.com), který je pro menší počty měřených veličin zdarma.
  • Skvělá cena.

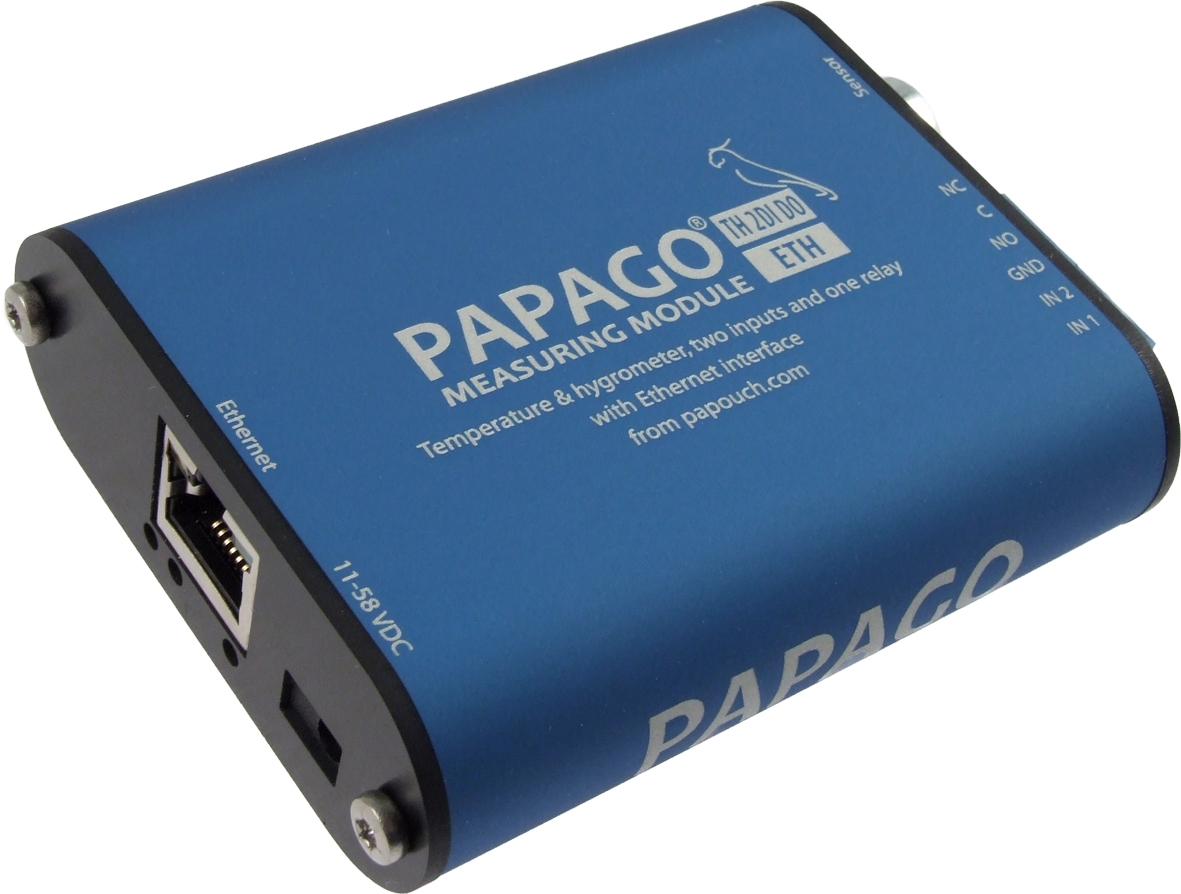

Obr. 1 Modul PAPAGO TH 2DI DO monitoruje vlhkost, teplotu a dva kontakty

PAPAGO komunikuje mnoha způsoby

Moduly PAPAGO ETH a PAPAGO WIFI komunikují několika standardními protokoly. To umožňuje moduly snadno začlenit do větších systémů a data zpracovávat.

Klasickým protokolem pro využití v automatizaci je MODBUS TCP. Oblíbený je také protokol MQTT. Další komunikační možností je protokol SNMP, včetně posílání zpráv typu TRAP při nastavených událostech. Možné je také využít protokol HTTP GET s otevřenými nebo šifrovanými daty, který se těší velké oblibě a nepotřebuje pevnou IP adresu. Dalším protokolem je SPINEL (firemní otevřený a dobře popsaný protokol Papouch s.r.o). Všechny měřené veličiny jsou samozřejmě vidět na interních webových stránkách.

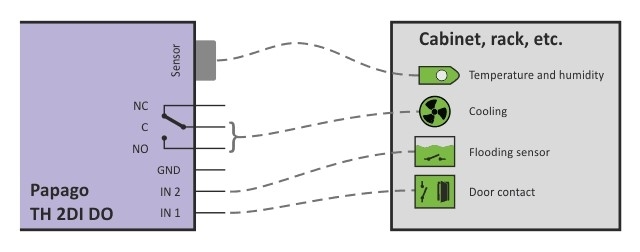

Obr. 2 Typické zapojení pro monitorování rozvaděče

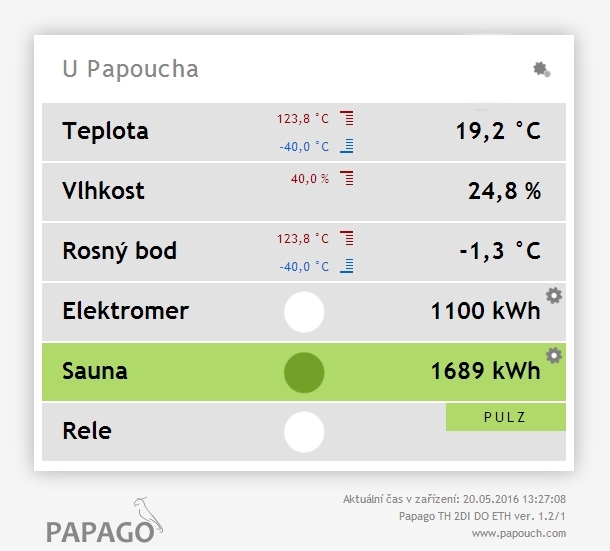

Obr. 3 Příklad interní webové stránky

Vyzkoušejte zdarma!

Moduly PAPAGO je možné zapůjčit k vyzkoušení a technici výrobce poradí s jejich aplikací. Přijďte se podívat nejen na PAPAGO na veletrh AMPER do našeho stánku 3.29 v hale P.
