Chytré a flexibilní měření a ovládání energie v budovách: ABB systém InSite přináší řešení pro komplexní energetický management

ABB dále rozšířila svůj chytrý systém měření a řízení energií a zátěže InSite prostřednictvím nových plug-in rozšiřujících modulů, aktualizovala software, aby zlepšila energetickou účinnost jak v podružném, tak i koncovém rozvodu a umožnila další možnosti použití.

Systém InSite využívá elektrická data z přístrojů a zařízení prostřednictvím kompaktní centrální řídicí jednotky SCU200. Tento systém řízení, ovládání a měření je možné pomocí plug-in rozšiřujících modulů, připojených k řídicí jednotce, přizpůsobit různým aplikacím a požadavkům podružných a koncových rozvodů. Poskytuje energetickou transparentnost, dálkové monitorování a prediktivní údržbu s přístupem k reálným datům prostřednictvím uživatelsky přívětivého webového serveru InSite nebo aplikacím třetích stran.

Systém řízení energie InSite lze škálovat od velkých budov po domácnosti a umožňuje uživatelům optimalizovat spotřebu energie a dosáhnout plného řízení zátěže, snadno integrovat dobí elektromobilů (EV), fotovoltaické (PV) systémy, měřiče spotřeby a další.

Nová vylepšení systému InSite zahrnují plug-in USB modul, který mimo jiné umožňuje připojení k měřičům spotřeby a aktualizaci softwaru. To poskytuje vyšší úroveň monitorování energie a prevenci výpadků díky schopnosti upravit nebo naplánovat spotřebu, jako je snížení nebo pozastavení dobíjení elektromobilu.

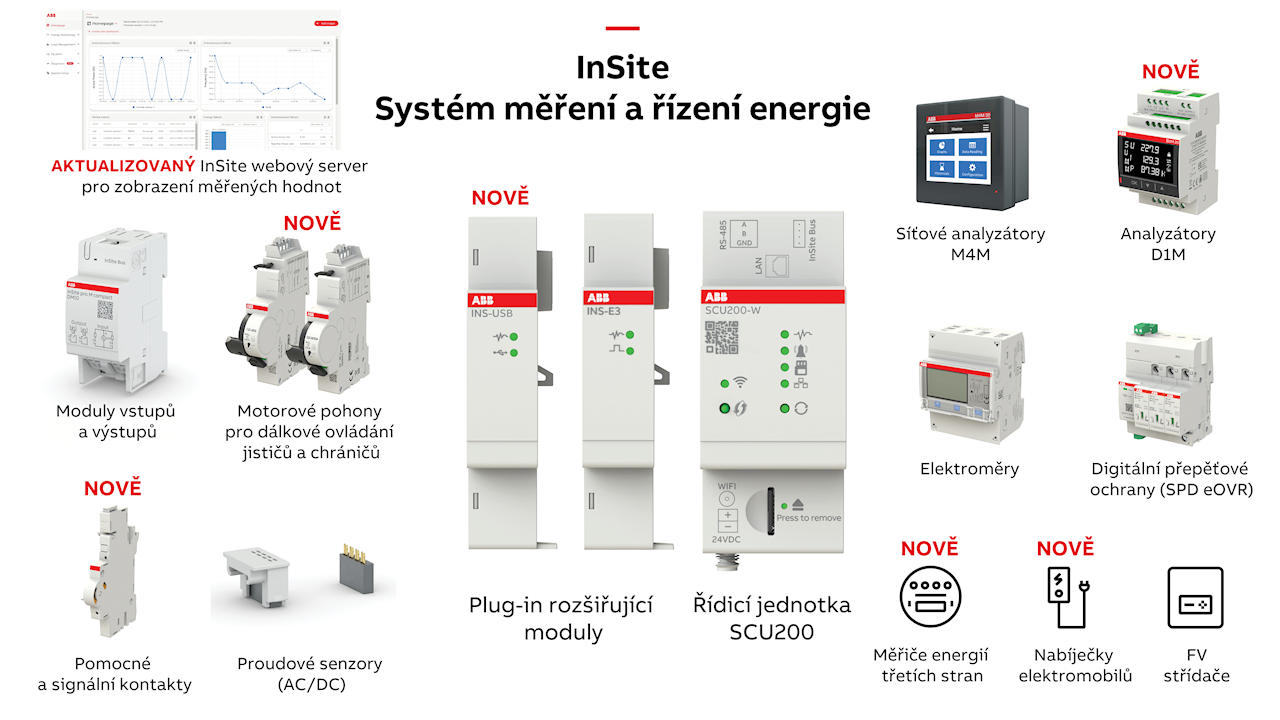

Obr. 1 Přehled komponent systému InSite pro energetický management

Nový modul měřiče energie nyní může měřit vyšší proudy, zatímco přidaný modul pomocného a signalizačního kontaktu může číst stav zapnutí a vypnutí zařízení důležitých aplikací v nemocnicích nebo datových centrech, aby bylo možné v případě výpadku podniknout kroky k nápravě.

Sebastiano Paganini, globální manažer produktové řady pro řešení řízení energie v divizi Smart Buildings, ABB Elektrotechnika, uvedl: „Jak se systém InSite rozšiřuje, stává se ještě více škálovatelným a flexibilním. Spolupracovali jsme se zákazníky, abychom pochopili a vyvinuli další moduly a integrace zařízení, které splňují jejich specifické požadavky. Patří sem nabíjecí stanice elektromobilů a měřiče spotřeby energií. Širší škála zátěží může být monitorována a řízena, což zlepšuje schopnosti řízení zátěže a energetickou účinnost.“

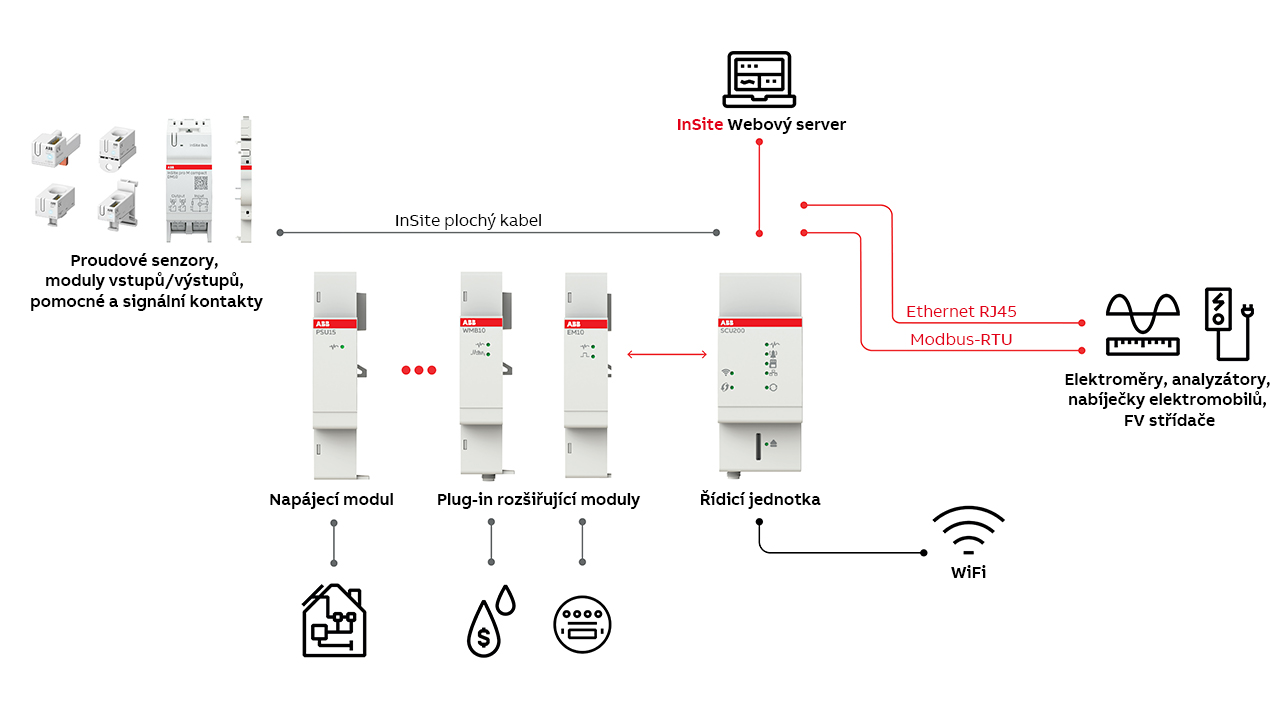

Obr. 2 Architektura systému InSite pro energetický management

Systém InSite nově podporuje připojení rozšiřujících modulů - wi-fi modul, modul příslušenství pomocných a signálních kontaktů, elektroměrový a USB modul, které rozšiřují možnosti energetického managementu:

• Modul motorového pohonu umožňuje dálkové ovládání připojených zařízení a může být také připojen k systému InSite, takže je lze zapínat a vypínat na dálku přímo prostřednictvím webového serveru InSite nebo prostřednictvím nastavených automatizací.
• Modul automatického motorového pohonu umožňuje opětovně připojit zařízení v případě nežádoucího vypnutí, aby byla zajištěna nepřetržitá činnost systémů a spotřebičů, jako jsou chladicí zařízení v gastronomii, potravinářství atp. Například pokud dojde k vypnutí jističe, modul automatického motorového pohonu se pokusí zapnout vypnutý jistič po odstranění poruchy nebo výpadku proudu. Integrace se systémem InSite umožňuje uživatelům přijímat upozornění na opakující se poruchy a monitorovat veškerou aktivitu prostřednictvím webového serveru InSite.
• Analyzátory D1M a elektroměry D11 a D13 monitorují spotřebu energie zařízení připojených k systému InSite a poskytují analýzu toku energie zahrnující komplexní měření a plné měřicí schopnosti, aby se zlepšila energetická účinnost elektrického systému pro jakoukoli standardní aplikaci od budov po průmyslové objekty.

Zařízení a spotřebiče třetích stran mohou být integrovány pro vyvážení dostupnosti a poptávky po energii, což je umožněno přizpůsobením prioritizace zátěže. Například s novými funkcemi integrace nabíječky elektromobilů lze volit mezi časově optimalizovaným nebo energeticky efektivním dobíjením a maximalizovat využití vlastní vyrobené elektřiny tím, že se upřednostní solární energie před energií z elektrické sítě.
