Novinky na poli RFID přístupových systémů

Firmu FLAJZAR netřeba představovat. Její GSM komunikátory, přístupové systémy, elektronické stavebnice a další vychytávky jsou na českém trhu nabízeny již pěknou řádku let.

V poslední době se však na webu této ryze české společnosti objevilo několik zajímavých novinek z oblasti RFID.

Nejzajímavější novinkou je přístupový systém pro 2000 uživatelů, primárně vyvinutý pro větší firmy a činžovní domy ke snadnému otevírání vstupních dveří velkým množstvím lidí bez nutnosti použití klíčů. Tím se zejména správcům činžovních domů dostává do ruky cenově přijatelný systém, který zamezí zneužívání a ztrácení klíčů a tím sníží riziko krádeží a neoprávněných vstupů. Navíc je integrována FLASH paměť, do které se zapisuje veškerá historie, tedy který uživatel, kdy vstoupil do domu. Je zaznamenán datum, čas, jméno a provedená akce. Kapacita paměti v off-line režimu je 6080 záznamů. Po připojení USB kabelu je možné data přenést do PC a zobrazit. Přístupový systém RFID2000 je mnohostranný, díky jedné integrované čtečce může sloužit jako autonomní jednotka umístěná přímo u vstupních prostor. Pomocí rozhraní RS485 lze připojit externí čtečku transpondérů. Délka propojovacího kabelu může být až několik set metrů od řídicí jednotky. Malá řídicí jednotka pak může být umístěna třeba přímo v kanceláři nebo u serveru, propojená USB kabelem s PC. Na výstupu RFID2000 je kontakt výkonového relé pro přímé spínání elektromagnetického dveřního zámku s nastavitelným časem sepnutí.

Transpondéry (přívěsky, karty, klíčenky, náramky…) lze snadno načíst do paměti prostřednictvím připojeného PC, kde je zároveň v režimu učení do databáze ukládáno jméno držitele transpordéru. V případě rychlé potřeby (např. pro návštěvy) lze jednoduše naučit nový transpondér pouhým jedním stiskem tlačítka. Transpondér je načten, uložen do paměti a od této chvíle může být používán i bez nutnosti připojování PC a zapisování jména uživatele. Pokud není tento režim využíván, lze jej v programu zakázat.

Konfigurační program je k uvedenému zařízení dodáván zdarma.

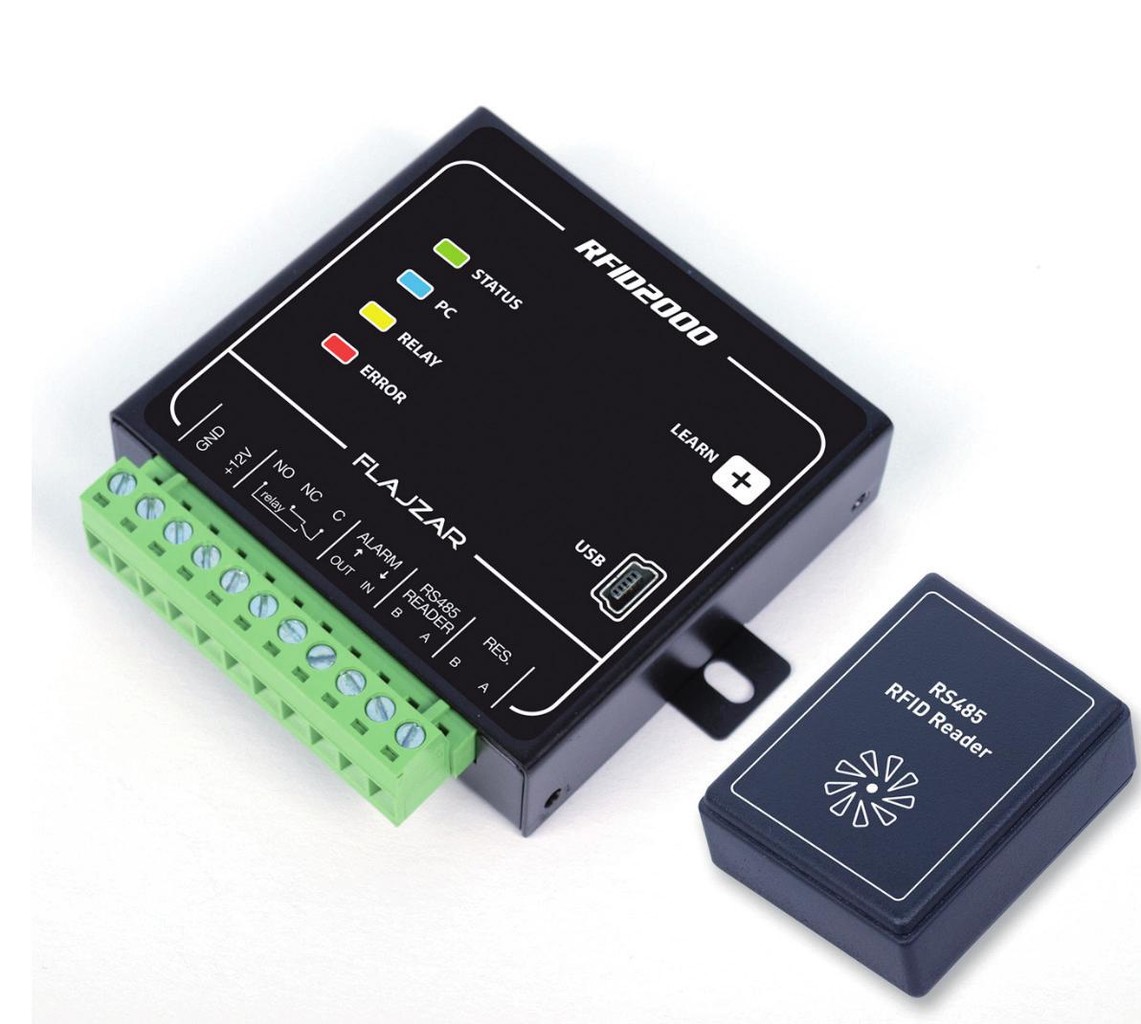

Obr. 1 RFID2000 a čtečka

Technické údaje RFID2000:

• napájení napětí: 7–14 V
• odběr proudu: max. 120 mA (relé sepnuto)
• typ transpondérů: RFID EM 125 kHz
• počet uživatelů: max. 2000
• kapacita vnitřní paměti pro uložení historie: 6080 záznamů
• zatížení výstupního kontaktu: 30 V/2 A DC
• možnost připojení externí čtečky přes RS485
• rozměry hlavní jednotky: 75 × 75 × 19 mm
• rozměry externí čtečky: 50 × 65 × 18 mm
• délka kabelu k externí čtečce od řídicí jednotky: max. 500 m
• čtecí vzdálenost (platí pro vnitřní i externí čtečku): až 15 cm
• pracovní teplota:–20 °C až +50 °C.

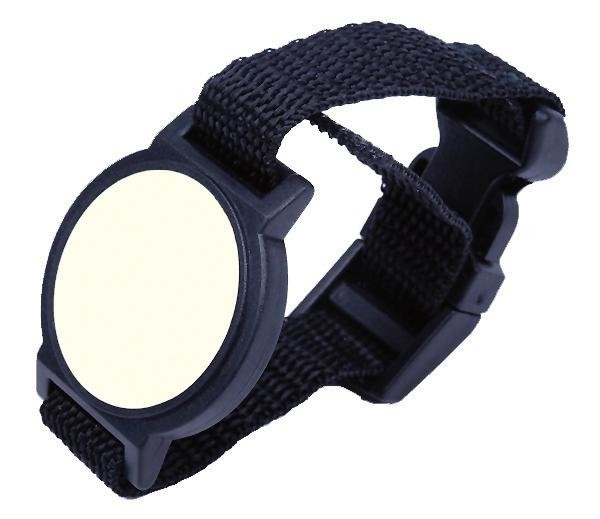

Obr. 2 RFID náramek

Dalším novým výrobkem z oblasti přístupových systémů je autonomní jednotka určená pro malé firmy a zejména rodinné domky. Systém RFID-PS25 je konstrukčně určen pro vestavbu do klasické síťové krabice pod omítku. Vzhledem připomíná klasický pokojový vypínač. Uvnitř je integrována čtečka EM 125 kHz, řídicí procesor a výstupní relé. Do paměti lze naučit, jak již název napovídá, až 25 transpondérů. Výstupní relé pak může přímo ovládat elektromagnetický zámek nebo zabezpečovací ústřednu, v případě režimu ON-OFF lze ovládat (zapínat i vypínat) i libovolný spotřebič. Ochranou je tamper spínač krytu spolu s alarmovým výstupem.

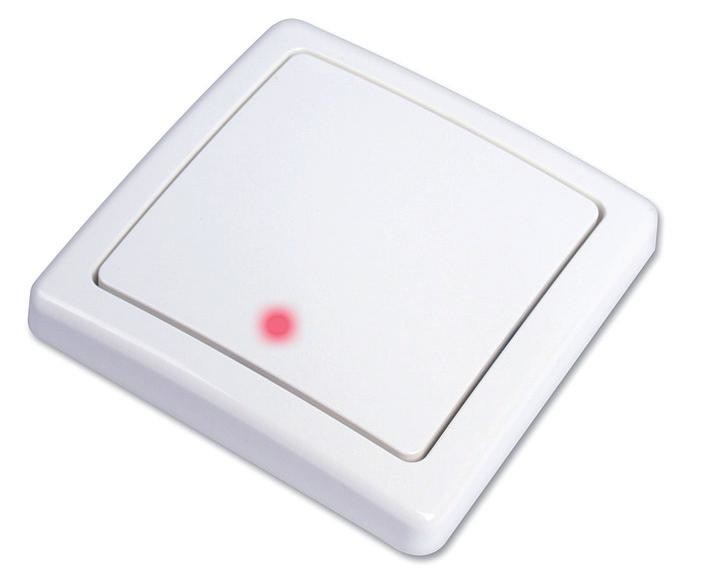

Obr. 3 RFID-PS25

Technické údaje RFID-PS25:

• napájecí napětí: 12 V
• odběr proudu: max. 60 mA
• typ transpondérů: RFID EM 125 kHz
• zatížení výstupního kontaktu: 30 V/1 A DC
• čtecí vzdálenost: 4 cm
• rozměry: 81 × 81 × 34 mm.

Další dnes představenou novinkou z oblasti RFID je ekonomická verze přístupového systému s označením BC-300. Klávesnice se čtečkou RFID-300, její výstupní relé lze ovládat správnou číselnou kombinací (tedy klasický kódový zámek), ale až 300 uživatelů může systém ovládat i pomocí RFID karet (transpondérů). Navíc bylo integrováno i zvonkové tlačítko. Výstupní kontakt relé opět může přímo ovládat zámek s možností nastavení doby sepnutí v rozsahu 0–99 sekund.

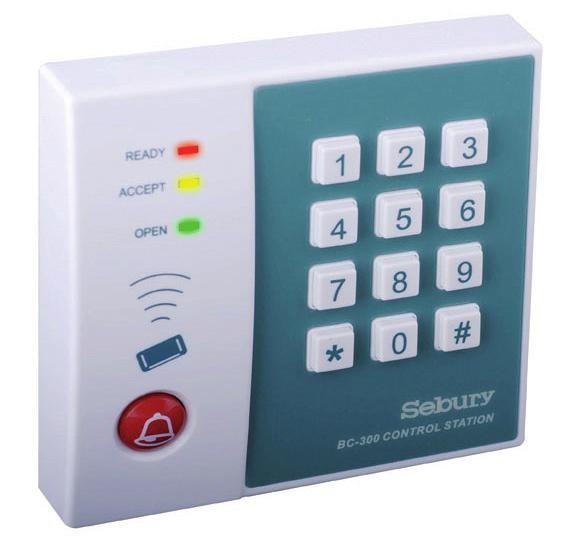

Obr. 4 BC-300

Technické údaje klávesnice BC-300:

• napájecí napětí: 12 V
• odběr proudu: 50 mA
• typ transpondérů: RFID EM 125 kHz
• zatížení výstupního kontaktu: 30 V/0,5 A DC
• čtecí vzdálenost: max. 15 cm
• rozměry: 120 × 115 × 23 cm.

A na závěr je dobré zmínit rozšíření nabídky samotných RFID transpondérů (125 kHz, EM). V nabídce najdete, kromě standardních přívěsků a karet, i miniaturní, nalepovací transpondéry o průměru 13 mm. Dále ultratenké, transparentní provedení o průměru 20 mm s tloušťkou jen 0,8 mm. Ideální pro vložení do kožených klíčenek, peněženek, zalisování do letáku, tiskovin atd. Velmi příjemná je cena u nového RFID náramku s textilním páskem.

Obr. 5 RFID přívěsky

V nabídce jsou také samostatné čtečky s datovými výstupy a homologací, určené pro výrobce přístupových systémů.

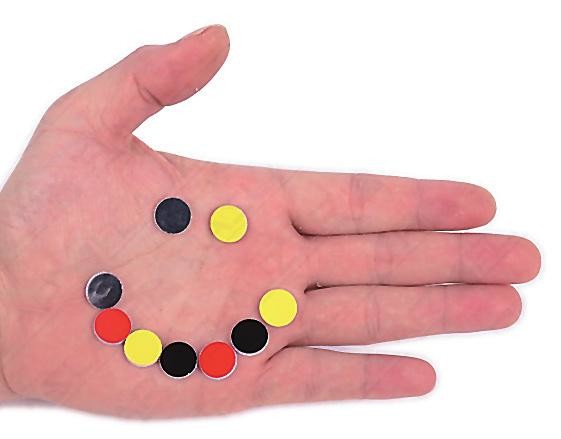

Obr. 6 RFID čip nalepovací

Prvním typem je čtečka EM-18 s formátem ASCII nebo Wiegand26, druhý typ ID-10 má stejný formát dat a výstup RS232 nebo TTL. Napájení obou je 5 V, rozměry 32 × 32 mm 26 × 25 mm.

Obr. 7 Transparentní RFID transpondér

Podrobné informace naleznete na serveru www.flajzar.cz nebo www.zabezpecit.cz
