Dvoupatrové konektory pro širokou škálu aplikací s požadavkem na omezený prostor

Nový nízko-profilový dvoupatrový DFMC/DMC konektorový systém od Phoenix Contact umožňuje připojit současně až 40 vodičů na velice omezeném prostoru. Díky tomu je možné realizovat další elektrická připojení na extrémně omezeném prostoru v dané aplikaci, a to při narůstajícím nároku na přenos informací a dat.

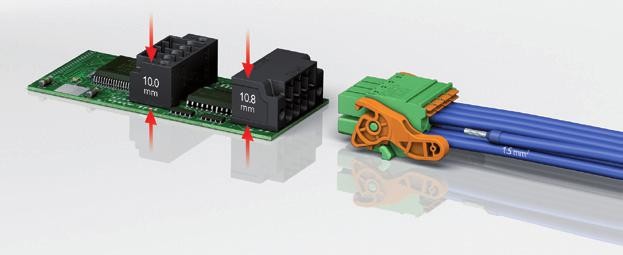

Dvoupatrové konektory pro širokou škálu aplikací s požadavkem na omezený prostor.jpg

Díky pružinovému zásuvnému „push-in“ systému, kterým jsou kontakty konektoru osazeny, je možné velice snadno a rychle zapojit pevné i slaněné vodiče až do průřezu max. 1,5 mm². V závislosti na konkrétní aplikaci a četnosti přítomných vibrací v aplikaci, ať už kontinuálních nebo občasných, je možné použít typ vzájemného zajištění konektorů ve standardní zasouvací verzi bez příruby, s pojistnou šroubovou přírubou nebo pojistnou výklopnou západkou. V případě poslední varianty při zasunutí konektoru do patice na desce plošného spoje systém automaticky pojistné páčky na obou stranách konektoru zaklapne do zajištěné polohy. Nic se tedy nemusí šroubovat.

THR pin stripy pro DPS řady DMC od Phoenix Contact jsou obzvláště vhodné pro plně automatické procesy pájení reflow. Polohovací tolerance pájecích pinů překračuje tolerance stanovené normami, což zaručuje spolehlivé upevnění komponentu na deskách plošných spojů. Pin stripy balené v dávkovači jsou dostupné na konkrétní požadavek zákazníka.

Komponenty je možné kódovat a jednotlivě je tak viditelně označit a rozlišit. Zamezí se tak jejich záměně, při použití více konektorů stejného provedení v aplikaci.

Phoenix Contact s. r. o., tel.: +420 542 213 401

www.phoenixcontact.cz
