Technika skříní v elektronice

Robustní systémy skříní z lehkých kovů

Skupina výrobků – kombinované, tubusové a malé aluminiové skříně tvoří další funkční skříňové soustavy s vlastnostmi pro podporu elektronických konstrukcí. Mechanická aluminiová kostra kombinovaných a malých skříní se sestává ze dvou lisovaných skořepinových profilů, které drží pohromadě pomocí speciálních drážek a geometrie pružin a takto vytváří tubus, který je fixován předním a zadním panelem upevněným šrouby v jeho středu. Nabídka lisovaných profilů umožňuje rozmanité kombinace, svým nevšedním designem a solidní linií skříní zaručuje vysoký standard pro vestavbu elektroniky.

Integrované vodicí drážky v zadaném rastru (1 HP) umožňují horizontální i vertikální zasunutí desek tištěných spojů ve formátu jednoduchých nebo dvojitých euro karet. Nenormované desky tištěných spojů o šířce menší než 100 mm lze bez námahy upevnit pomocí speciálních k tomu určených profilů a konstrukčních sad. Takto se nabízí možnost umístění desek různých rozměrů ve stejné skříni.

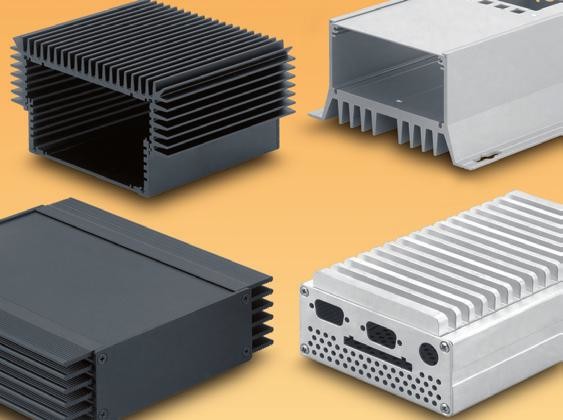

Další důležité varianty kombinovaných profilů, na které je nutno upozornit, jsou profily s vnějšími chladicími žebry, zešikmené geometrie pro použití výroby pultových skříněk, příruby pro montáž na stěnu a nebo upevňovací spony na nosné lišty DIN.

Zvláštní výhody a početná řešení při vestavbě nejmenších elektronických obvodů přinášejí kompaktní, z hlediska montáže jednoduché, malé aluminiové skříňky, konstruované na stejném principu dvou samostatných skořepin. Pokud s ohledem na technické parametry nebo na způsob umístění nelze tyto skříňky použít, nachází se zde prostor pro využití již zmíněných tubusových skříněk. Tyto poskytují stejné funkční vlastnosti jako již uvedené koncepty, avšak konstrukčně je skříňka tvořena pouze jedním lisovaným profilem. To přináší mnoho výhod, zvláště při speciálních aplikacích, v nichž je požadován vysoký stupeň krytí IP a EMC odstínění.

Design jako důležitý konkurenční faktor

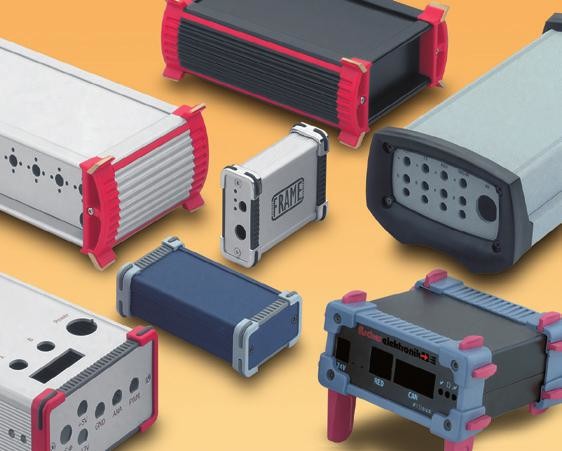

Nejen v oboru spotřební elektroniky je vnější vzhled výrobku často rozhodující pro výsledný úspěch prodeje. Úspěšný průmyslový design propůjčuje skříňkám moderní funkční formu a taktéž skvělý vzhled. Tento design také výrobky významným způsobem odlišuje od konkurence. Speciálně z těchto důvodů zkonstruoval Fischer elektronik inovativní skříňku „Design“, která splňuje velkou část požadavků, jež mohou být na takovýto výrobek kladeny.

Stabilní konstrukce skříněk jsou převážně tvořeny skořepinovými nebo tubusovými profily, které soustavou drážek nabízejí bezpečné umístění elektronických komponentů. Nárazuvzdorné, vzhledem zajímavé plastové doplňky různých kreativních forem tvoří funkční obložení základu skříněk a jsou podstatnou součástí jejich moderního vzhledu, navíc tvoří spolehlivou ochranou pro elektroniku instalovanou ve skříňce.

Použité základní materiály se vyznačují vyváženou kombinací vlastností, jako jsou barevná stálost, pevnost a odolnost proti nárazu a komerčně dostupným čisticím prostředkům.

Ergonomické skříňky „Design“ lze navíc umístit samostatně nebo je takzvaně stohovat pomocí speciálních propojek pro použití např. na pracovním stole. Lze je též zavěsit na zeď či využít při ručním používání.

Individuální zákaznická přání jsou akceptována

Přesné frézování a lisování otvorů čelních a zadních panelů (pro displeje, ovládací prvky, membránové klávesnice a přívody) dodává přístrojům atraktivní vzhled. Prvotřídní kvalita a zpracování s využitím nejmodernějších CNC strojů jsou důležitá kvalitativní kritéria pro skvělý výsledný vzhled zařízení. Zpracování povrchové struktury hliníkových skříní vyžaduje různé mechanické úpravy povrchu, jako je leštění, pískování a broušení – dále dekorativní zušlechtění povrchů pomocí anodické oxidace (eloxování), práškové a klasické lakování (hladké nebo strukturované) s barvou a designem odpovídajícím přání zákazníka. Završením služeb je nabídka galvanických pokovení, jako je niklování, zlacení a chromování.

Moderní potisky identifikace prvků instalovaných ve skříňkách prováděné sítotiskem, tamponováním, digitálním eloxačním potiskem a gravírováním s vloženou barvou nebo YAG laserem poskytují nejvyšší kvalitu a jasným způsobem informují o vestavěné elektronice.

Inovační systémy skříní dodávají takto umístěné elektronice odpovídající ochranný plášť a záruku odstínění proti vnějšímu rušení.

V tomto pojednání jsou nastíněny koncepty nejen funkčního přizpůsobení konkrétních aplikací a jejich využití v průmyslovém prostředí, ale i koncepty funkční, uživatelsky příjemné, s vysokou estetickou kvalitou vzhledu.

Fischer elektronik, s jeho 40letou praxí výrobce systému skříní zajišťuje řešení šitá na míru a rozsáhlé nadstandardní výrobní možnosti.
