Pouzdro typu CYG součástky DM816xx bylo navrženo podle technologie zvané „Via Channel™ Array“. Tato technologie umožňuje snadné připojení pájecích plošek pouzdra součástky na 4vrstvé desce se dvěma signálními a dvěma napájecími vrstvami při použití běžně velkých propojovacích via otvorů a šířek plošných spojů, což je cenově i časově velmi efektivní. V případě, že je použito více vrstev desky plošných spojů, je tažení plošných spojů ještě volnější a má více možností než u obvyklého BGA pouzdra. Tento článek popisuje, jak položit plošné spoje pro celé pouzdro tím, že ukáže detailně každý kvadrant pouzdra. Přestože k tomuto účelu byl použit návrhový program Allegro, mohou být použity i ostatní programy pro návrh desek.
Via Channel technika spočívá v rozmístění pájecích plošek na BGA pouzdru tak, že je možné položit via otvory do volných mezer (kanálů) mezi nimi. Toto uspořádání má dvě hlavní výhody:

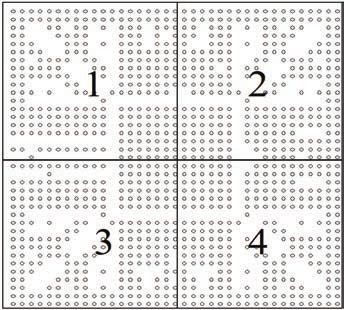

Obrázek. 1 názorně ukazuje výsledný pohled na pouzdro DM816xx. Celek je rozdělen na čtyři části – kvadranty, přičemž horní levý kvadrant je označen číslem 1 atd.
Obr. 1 Pohled na pouzdro DM816xx s „Via Channel Array“
Poznámka: Hotové propojení od Netra EVM (jak je zobrazeno) je dostupné na webové stránce TI (pod produktovými údaji DM816xx) ve formátu návrhového systému Allegro. Návrh desky má sice 6 vrstev s ohledem na různá omezení, ale i tak používá pouze dvě signální vrstvy pro plošné spoje.
Všeobecná pravidla pro návrh desky při použití tohoto typu pouzdra (CYG) a pro dále uvedené rozměry jsou:
Poznámka: Je užitečné používat při routování v CAD návrhovém programu metrické jednotky. Používání palcových jednotek (mils) může při vícenásobném kopírování nahromadit nepřípustně velkou odchylku vzniklou zaokrouhlováním.
Pokud je návrh proveden správně, potom výsledek lze charakterizovat takto:
Tento článek ukazuje jeden příklad routování DM816xx. Existuje ale mnoho dalších způsobů, jak tuto součástku propojit. Použití tohoto příkladu routování je povoleno každému ve všech případech, kdy to může být užitečné. Následující obrázky ukazují návrh desky od EVM při použití pouze dvou signálních vrstev (top/bottom).
Poznámka: Zatímco jsou zde zobrazena pouzdra některých blokovacích kondenzátorů, návrhář desky by se měl řídit informacemi o nich uvedenými v katalogovém listu dané součástky, kde jsou uvedeny velikosti i poznámky k umístění.
Obr. 2 zobrazuje plošné spoje v prvním kvadrantu. V další části bude toto provedení ukázáno v jednodušších partiích.

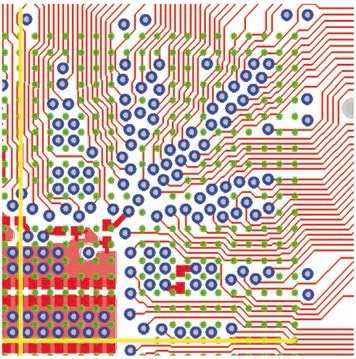

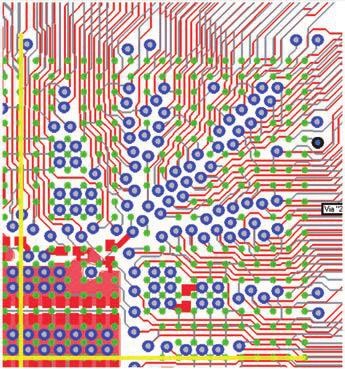

Obr. 2 První kvadrant (levý horní), horní a spodní strana desky | Obr. 3 První kvadrant – horní strana desky |

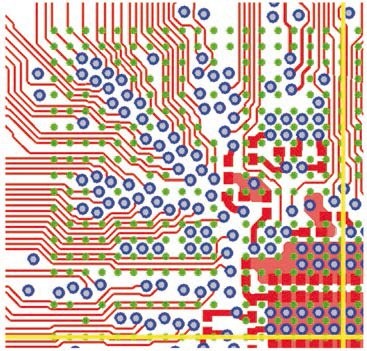

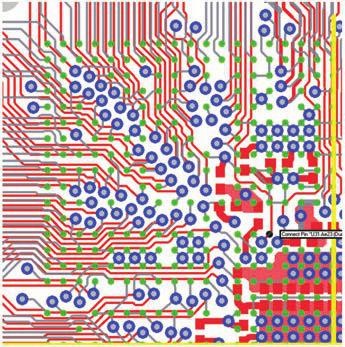

Obr. 4 První kvadrant – spodní strana desky | Obr. 5 Druhý kvadrant, horní a spodní strana desky |

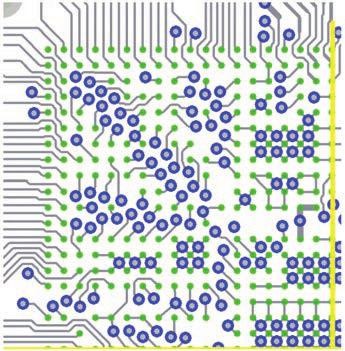

Obr. 6 Druhý kvadrant – horní strana desky | Obr. 7 Druhý kvadrant – spodní strana desky |

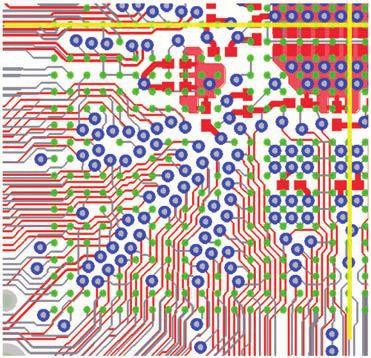

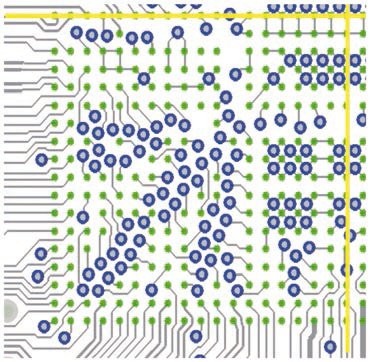

Obr. 8 Třetí kvadrant, horní a spodní strana desky | Obr. 9 Třetí kvadrant – horní strana desky |

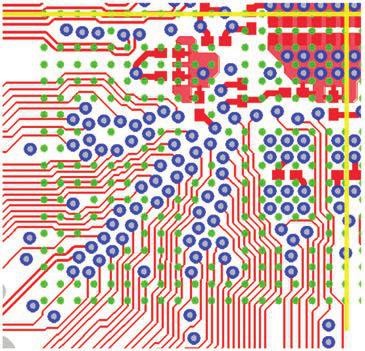

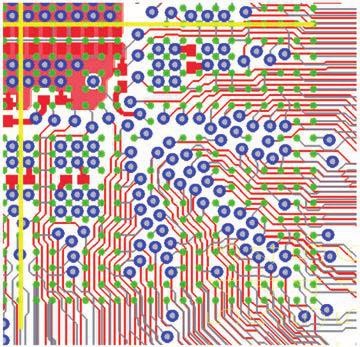

Obr. 10 Třetí kvadrant – spodní strana desky | Obr. 11 Čtvrtý kvadrant, horní a spodní strana desky |

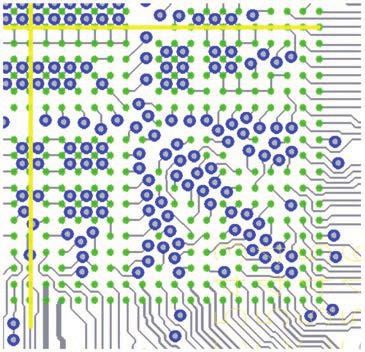

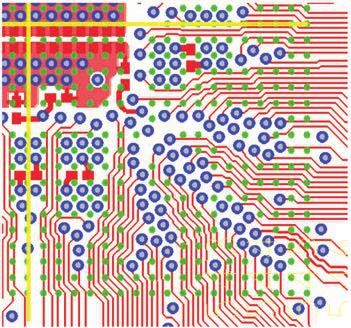

Obr. 12 Čtvrtý kvadrant – horní strana desky | Obr. 13 Čtvrtý kvadrant – spodní strana desky |
Uprostřed pouzdra jsou mezi pájecími ploškami zobrazeny via otvory. Tyto via otvory jsou použité pouze v napájecí a zemnící ploše mezi pájecími ploškami se stejným názvem spoje (net). Mezi čtyři pájecí plošky se stejným názvem netu napájení a GND je možné položit via otvory s větším rozměrem. Položení via otvorů s ploškou 20 mil (0,5 mm) mezi čtyři pájecí plošky 0,3 mm s roztečí 0,65 mm by normálně způsobilo porušení návrhových pravidel (DRC), protože není dodržena mezera 0,1 mm kolem plošky této velikosti. Protože vylévaná měď (copper pour) v této oblasti zahrne i plošku via otvoru, není její velikost na horní straně desky důležitá. V tomto případu existuje několik možností, jak předejít úmyslnému porušení DRC:
Horní strana: → 16 mil (0,4 mm) průměr plošky via otvoru
Vnitřní vrstvy: → 20 mil (0,4 mm) nebo 18 mil (0,35 mm) průměr plošky via otvoru
Spodní strana: → 20 mil (0,4 mm) nebo 18 mil (0,35 mm) průměr plošky via otvoru
Vrtání: → 10 mil (0,25 mm) výsledný průměr otvoru
Via s ploškou 16 mil (0,4 mm) na horní straně desky padne dobře mezi čtyři pájecí plošky bez problému s DRC kontrolou nastavenou na mezeru 4 mil (0,1 mm), zatímco na vnitřních vrstvách a spodní straně desky má plošku 20 mil (0,5 mm) s průměrem výsledného vrtání 10 mil (0,25 mm). Úprava by neměla vadit většině výrobců DPS, i když může být nutné vysvětlit důvod pro takovéto uspořádání.
Jedním nebo druhým opatřením je možné položit více via otvorů k těsnému propojení napájecích napětí na horní straně desky s napájecí a zemnící vrstvou desky.
Nyní jste připravení propojit zbytek vašeho návrhu desky s DM816xxx.
[1] DM816xx Easy CYG Package PCB Escape Routing - Application Report SPRABK6–August 2011 (www.ti.com/lit/an/spra bk6/sprabk6. pdf)
