Teledyne LeCroy: HDO s 12bitovými A/D převodníky pro 16x větší rozlišení

Teledyne LeCroy oznámil dvě série High Definition Osciloskopů (HDO) s technologií HD4096–HDO4000 a HDO6000. Osciloskopy s technologií HD4096 zaznamenávají časové průběhy s vysokým rozlišením, vysokou vzorkovací rychlostí a nízkým šumem. Zobrazení časových průběhů je čistější a ostřejší s 16násobným vertikálním rozlišením v porovnání s tradičními 8bitovými měřicími přístroji. Detaily, které bylo předtím těžké vidět, mohou být nyní snadno rozeznatelné a měřené. HDO4000 a HDO6000 jsou dostupné s šířkou pásma od 200 MHz do 1 GHz. Všechny HDO modely mají velké 12.1" dotykové displeje, intuitivní uživatelské rozhraní pro jednoduché ovládání a obsahují výkonné odlaďovací nástroje, včetně úplné sady automatických měření a matematických schopností. Tyto nástroje zahrnují funkci WaveScan pro hledání rozličných událostí, historii změřených průběhů s možností zpětného přehrání, sekvenční akviziční režim a automatické generování protokolu z měření pomocí funkce LabNotebook. Software implementující spektrální analyzátor a balíček pro měření na měničích a výkonových aplikacích rozšiřuje schopnosti osciloskopu, které jsou umocněné jejich 12bitovou architekturou s větším dynamickým rozsahem a zlepšenou přesností měření.

HD4096 High Definition technologie

HD4096 High Definition technologie je založena na 12bitových A/D převodnících s vysokou vzorkovací rychlostí, zesilovačích s vysokým poměrem signálu k šumu a architektuře systému zajišťující celkový nízký šum. Tato technologie umožňuje HDO osciloskopům zachytit a zobrazit signály až do 1 GHz s vysokou vzorkovací rychlostí a 16násobným rozlišením v porovnání s jinými osciloskopy. Přesné měření je základním předpokladem pro efektivní odladění obvodů a jejich analýzu. Technologie HD4096 dodává osciloskopům bezkonkurenční přesnost měření, která vede ke zlepšení testovacích schopností a zajišťuje lepší výsledky.

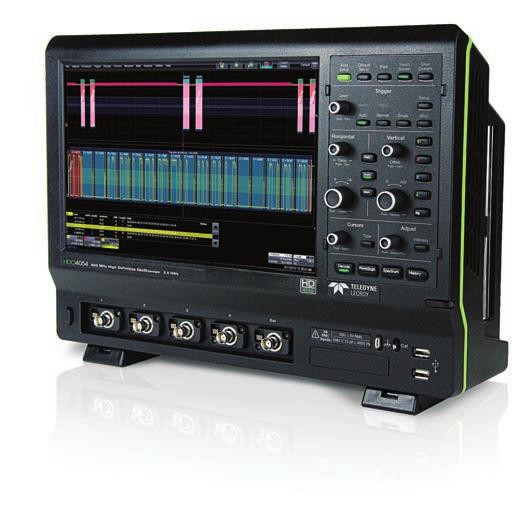

Obr. 1 Nový High Definition osciloskop od Teledyne LeCroy

Kromě technologie HD4096 mají HDO osciloskopy od Teledyne LeCroy ještě režim zvýšeného rozlišení ERES (Enhanced Resolution) pomocí filtrování, které umožňuje uživateli získat rozlišení vyšší až o 3 další bity, tedy 15bitové vertikální rozlišení.

Osciloskopy HDO4000 a HDO6000

Osciloskopy HDO4000 mají vzorkovací rychlost 2,5 GS/s spolu s pamětí až 25 Mpts/kanál (až 50 Mpts/kanál při prokládání) ve dvou- a čtyřkanálových modelech od 200 MHz do 1 GHz. Osciloskopy HDO6000, které jsou dostupné ve čtyřkanálových modelech, mají vzorkovací rychlost 2,5 GS/s, paměť až 250 Mpts/kanál a šířku pásma 350 MHz, 500 MHz a 1 GHz. Všechny HDO modely mají velkou 12.1" dotykovou obrazovku, která usnadní práci s jednotlivými kanály, s nastavením a matematickými a měřícími funkcemi.

Pokročilá měření, funkce pro odladění a analýzy

Přesné zobrazení signálu a vysoké vzorkovací rychlosti by byly k ničemu, kdyby nebyly k dispozici vynikající nástroje pro odlaďování a analýzy. Všechny HDO osciloskopy obsahují výkonné nástroje pro rychlé odladění a důkladnou analýzu časových průběhů. Funkce WaveScan, pokročilý nástroj pro vyhledávání různých událostí v časových průbězích, jako jsou výpadky úrovně a dalších anomálie, s použitím více než 20 různých kritérií, může být použita k vyhledávání událostí po celé hodiny nebo dokonce dny. Historie změřených průběhů dovoluje procházet zpátky časem k odhalení anomálií a měřit je pomocí parametrů nebo kurzorem. Dekódování a spouštění pro sériové sběrnice umožňuje rychle izolovat různé události na sběrnici. Sekvenční režim akvizice uchová definované události a anomálie jako jednotlivé segmenty akviziční paměti, čímž umožňuje zachycení mnoha rychlých impulzů v těsném sledu nebo navzájem oddělených dlouhou dobou, a tím eliminuje nevyužitý čas mezi těmito událostmi. Funkce Lab- Notebook pro dokumentaci a generování protokolů o měření ušetří čas při ukládání a dokumentování výsledků testů.

Se zabudovanými matematickými operacemi, které zahrnují průměrování, režim zvýšeného rozlišení a FFT spolu s širokým výběrem měřících parametrů, může HDO měřit a analyzovat každý aspekt časového průběhu. Kromě samotného měření časových průběhů ukazují jejich změny s časem také statistiky, histogramy a trendy změřených parametrů.

Spektrální analyzátor a Power Analysis software

Pro HDO jsou rovněž dostupné softwarové balíčky zaměřené na dva hlavní typy analýz, které umožňují jednoduše řešit úkoly spojené s širokou řadou problémů a odlaďování. Software pro spektrální analyzátor přemění ovládání HDO na ovládání spektrálního analyzátoru. Uživateli umožňuje nastavit střední frekvenci, kmitočtový rozsah a šířku rozlišovacího filtru. Uživatelé mohou filtrovat vstupní signály a sledovat změny obálky spektra v reálném čase. Unikátní funkce pro automatické zachycování nejsilnějších spektrálních složek zanese kmitočty a příslušné úrovně do přehledné tabulky. Uživatel může označit kterýkoliv řádek v tabulce, čímž se přesune k příslušné spektrální špičce. Na spektrogramu pak mohou vidět, jak se spektrum mění v čase.

Volitelný softwarový balíček Power Analysis umožňuje rychle a přehledně měřit a analyzovat pracovní charakteristiky zařízení a obvodů měničů s automatickým měřením ztrát. Oblasti zapnutí, vypnutí a vodivostních ztrát jsou v průbězích přehledně vyznačeny překrytím barevnými obdélníky. Dále jsou k dispozici všechny nástroje pro kritická měření spínacích součástek měničů, měření zpětnovazebních smyček a analýzu vyšších harmonických složek v síti.

O firmě Teledyne LeCroy

Teledyne LeCroy má vedoucí postavení ve výrobě pokročilých testovacích přístrojů, které napomáhají inovaci produktů rychlým měřením, analyzováním a ověřením komplexních elektronických signálů. Firma nabízí osciloskopy na nejvyšší úrovni, analyzátory protokolů a řešení pro testování komunikačních protokolů používané vývojáři v oborech počítačů, polovodičů, spotřební elektroniky, úložišť dat a automobilů, stejně jako v průmyslovém, vojenském, leteckém a telekomunikačním odvětví. 48letý odkaz firmy Teledyne LeCroy v technických inovacích je základem pro její uznávané vedoucí postavení ve „Wave- Shape Analysis“ – zachycení, zobrazení a měření rychlých signálů, které pohání dnešní informační a komunikační technologie. Teledyne LeCroy má své hlavní sídlo v Chestnut Ridge, New York, USA.

Více informací je na webové stránce firmy (www.teledynelecroy.com).
