Odborný časopis a portál zaměřený na vývoj a výrobu elektroniky Po určení rozměrů desky přistoupíme k rozmístění pouzder a k návrhu motivu plošných spojů. Existuje několik způsobů. Jedním z nich je označení pouzdra a přetažení myší na zvolené místo desky. S pouzdrem můžeme manipulovat podobně, jako jsme zvyklí v programu Multisim.
Návrh motivu plošného spoje můžeme provést ručně nebo automaticky. Ruční způsob spočívá v propojení vývodů pouzder „čarou“ ve zvolené vrstvě (Place –Graphics – Line). Šířku můžeme nastavit v panelu Spreadsheet View v záložce Nets (Trace width). Pohled na motiv plošného spoje je na obr. 1. Automatický návrh aktivujeme z menu Autoroute volbou Start/resume autorouter.

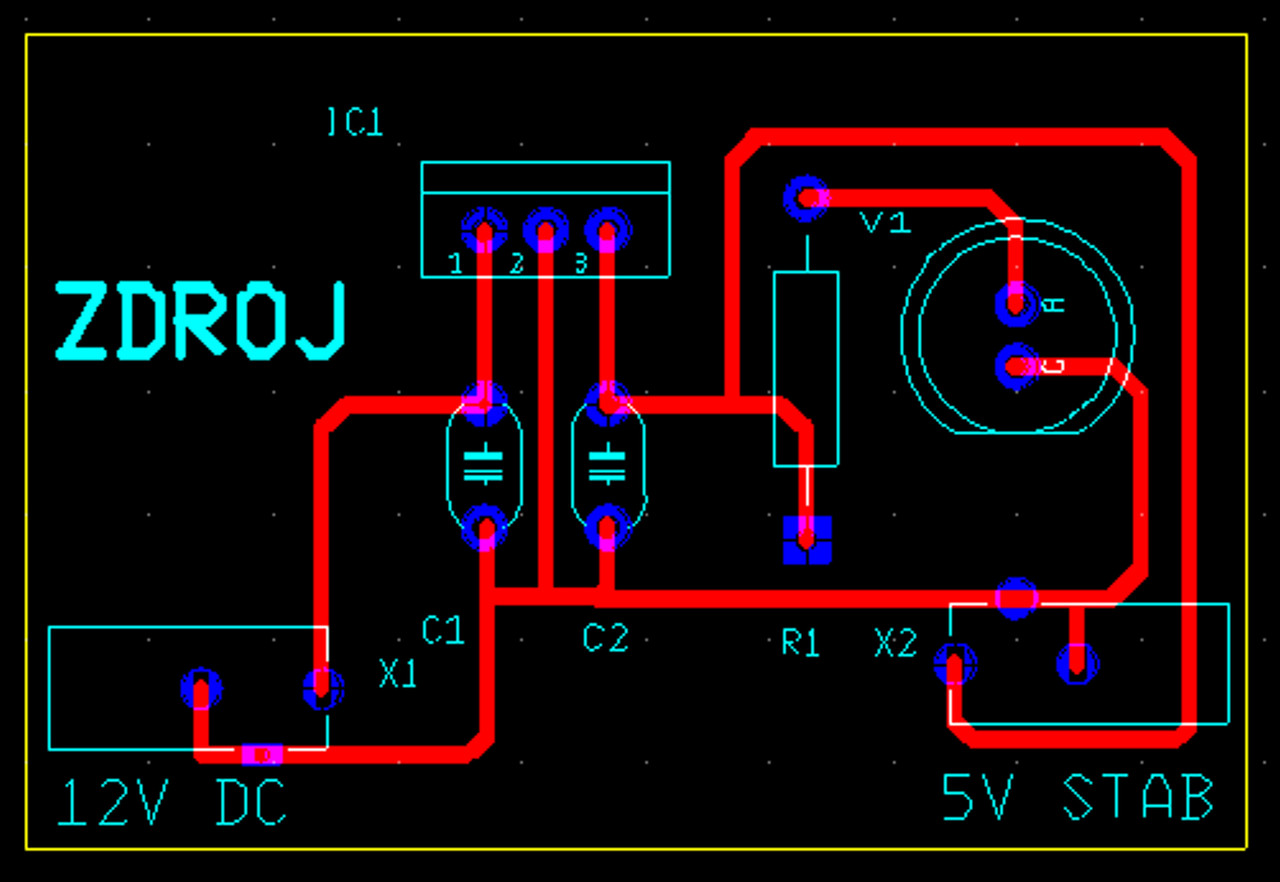

Obr. 1 Motiv plošného spoje
Volbou z nabídky Place – Graphics, můžeme desku doplnit texty.
Vlastnosti jednotlivých objektů návrhu upravujeme v okně Spreadsheet View v jednotlivých záložkách zobrazených na obr. 2.

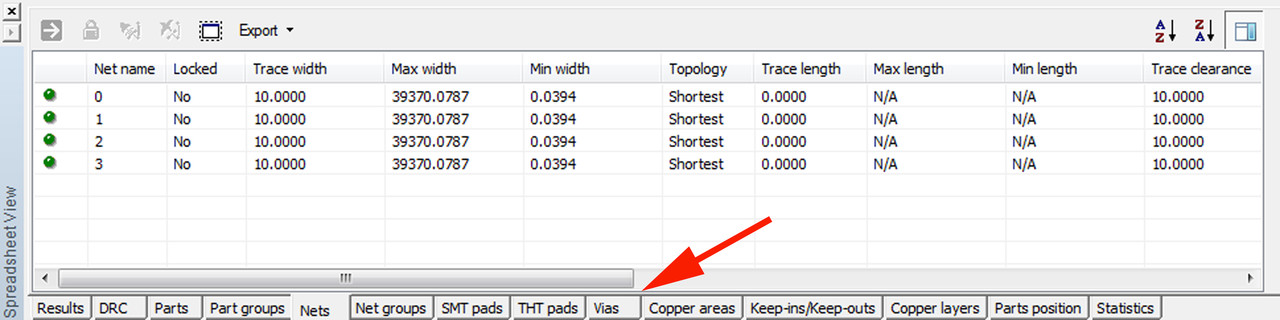

Obr. 2 Pracovní okno Spreadsheet View
Pro lepší představivost si pomocí View – 3D Preview můžeme zobrazit 3D pohled na DPS, kterou můžeme volně otáčet. Na obr. 3 je 3D pohled na DPS.

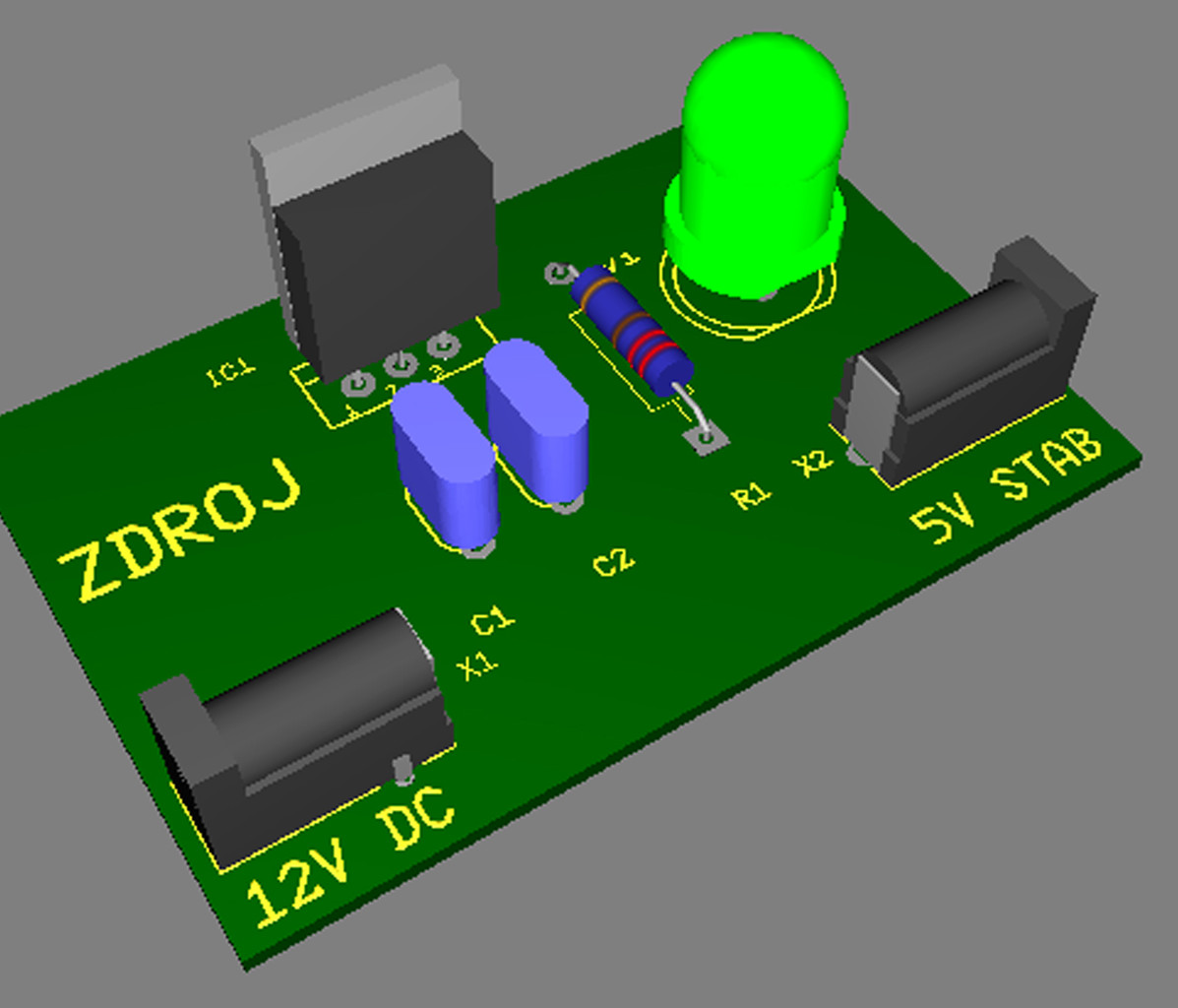

Obr. 3 Pohled na desku ve 3D
Popsané použití programu Ultiboard je velmi zjednodušené a dává představu o postupu práce. Zvolený obvod je pouze pro ilustraci.
