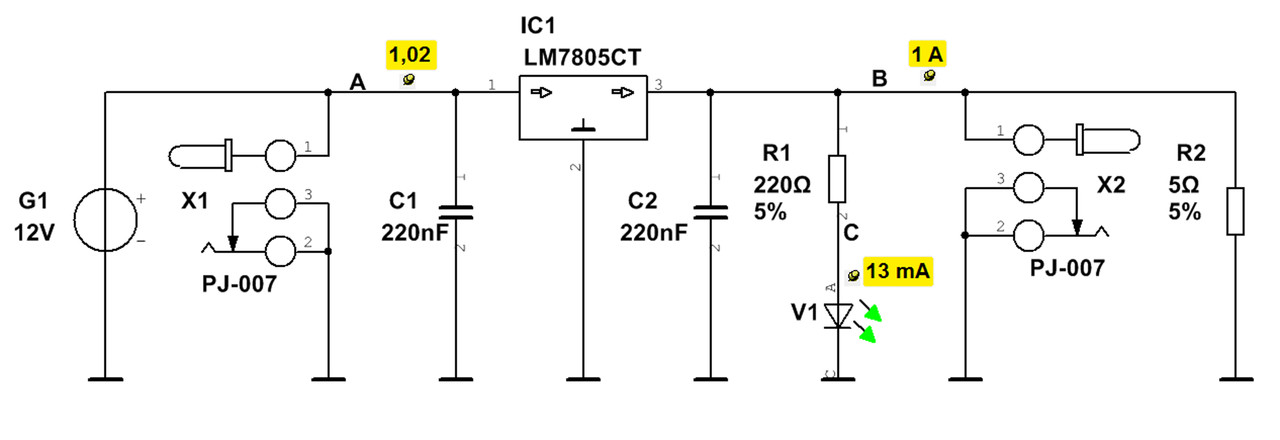

Odborný časopis a portál zaměřený na vývoj a výrobu elektroniky V Multisimu můžeme provést analýzu šířky plošného spoje v jednotlivých bodech obvodu. Pro ilustraci jsem použil schéma jednoduchého zdroje, který je zobrazen na obr. 1. Pro srovnání výsledků analýzy jsem ve schématu zvolil body A, B a C. Pomocí komentářů jsem v nich zobrazil hodnoty proudů, které jsem dříve změřil pomocí měřicích sond.
Obr 1 Napájecí zdroj
Určení šířky plošného spoje je závislé na velikosti proudu, tloušťce Cu folie a stanoveném dovoleném oteplení spoje. Všechny tyto parametry budeme zadávat v průběhu analýzy.

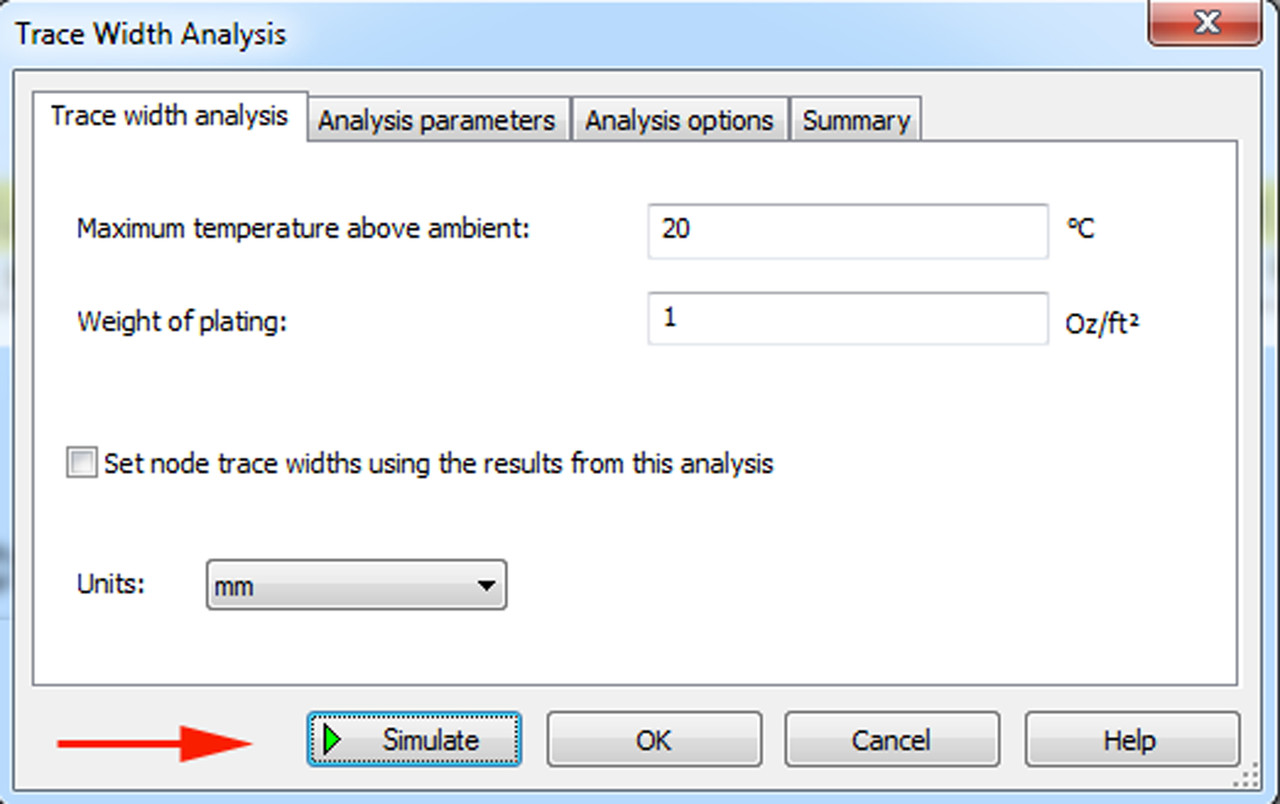

Analýzu spustíme z nabídky Simulate – Analyses – Trace width analysis.Objeví se okno pro zadání podmínek,které je na obr. 2.
Obr. 2 Zadání podmínek analýzy
Zadáme dovolené oteplení, v našem případě 20 °C a parametry materiálu plošného spoje. V programu se užívá jednotka oz/ft² – hmotnost Cu folie v uncích na čtvereční stopu. Pro použitou tloušťku Cu folie 35 μm je to 1oz/ft².

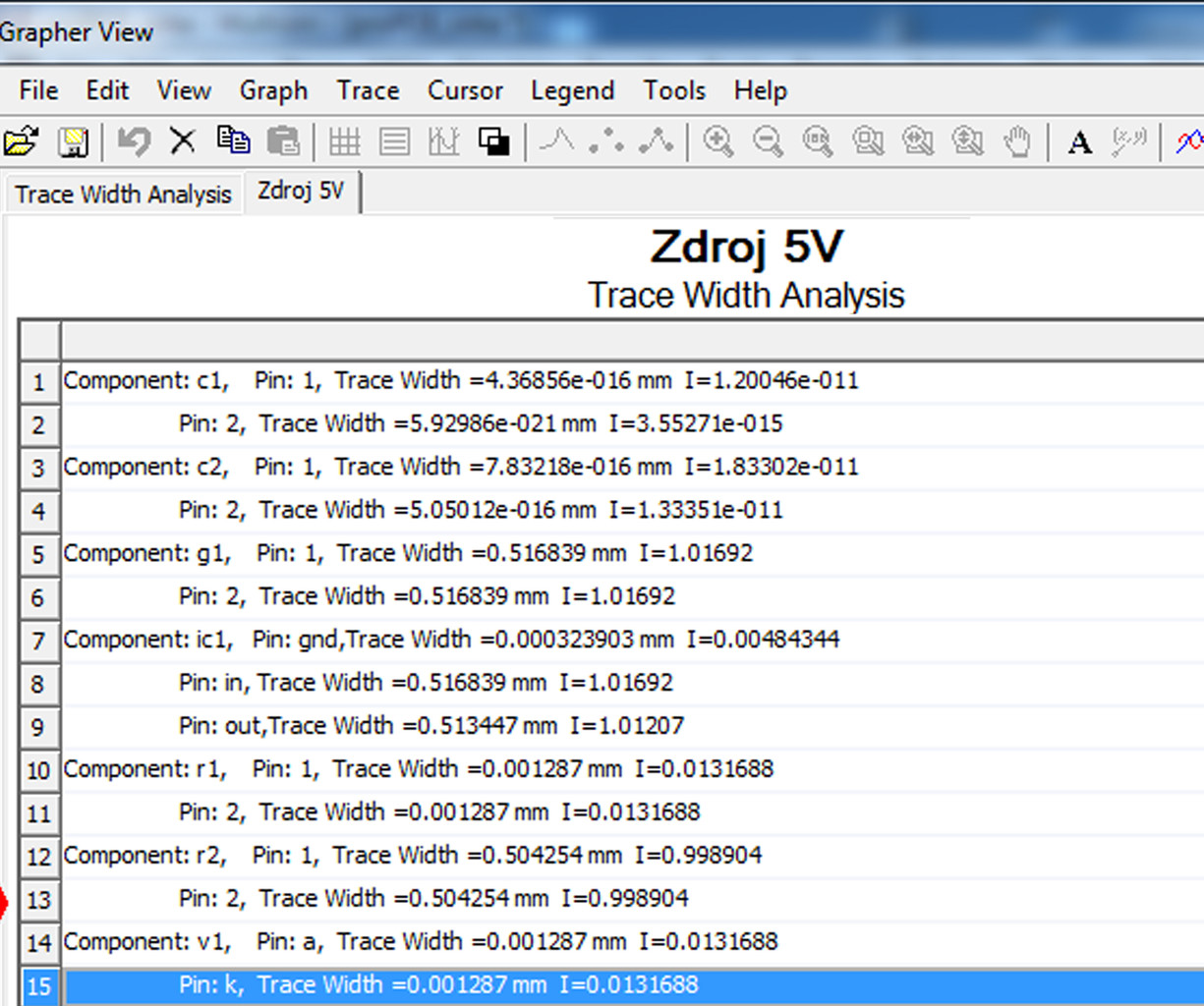

Po spuštění se automaticky otevírá okno Grapher View se zobrazenými hodnotami proudů a šířek plošných spojů v jednotlivých bodech obvodu. Údaje jsou vidět na obr. 3.
Obr. 3 Zobrazené výstupy analýzy
