Tipy pro práci s programem Multisim: MULTISIM A NImyDAQ

Pro srovnání funkce virtuálního obvodu vytvořeného v programu Multisim s funkcí reálného obvodu můžeme použít prototypovou laboratoř NImyDAQ. Schéma nejdříve vytvoříme v prostředí simulačního programu – File – New – kliknutím na ikonu NImyDAQ design. Na obr. 1 je vidět příklad aktivního filtru s OZ. Jednotlivé vstupy, výstupy a napájení obvodu připojujeme ke svorkám „virtuální prototypové laboratoře“.

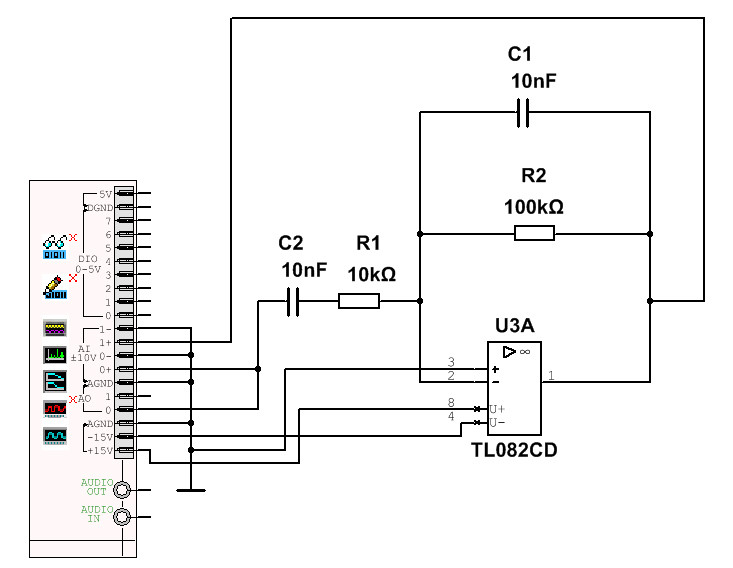

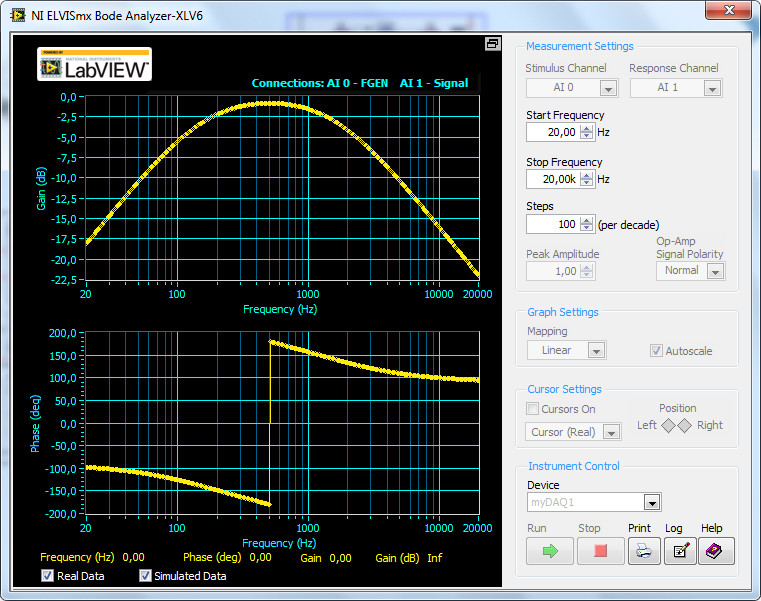

Obr 1 Schéma obvodu                                               Obr. 2  Simulace obvodu

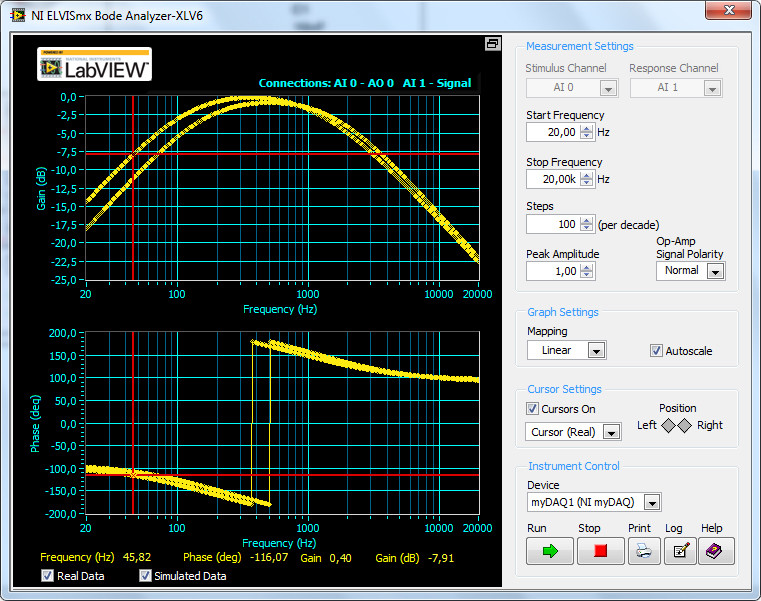

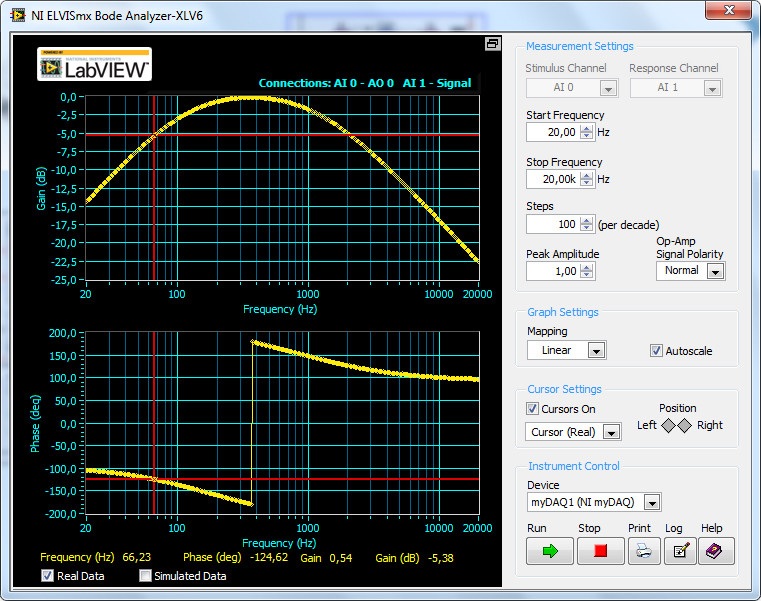

Obr 3 Průběhy reálného obvodu                                    Obr. 4  Porovnání obou případů

Po kliknutí na ikonu přístroje se zobrazí jeho panel a po spuštění simulace průběhy nebo změřené hodnoty. Vlastní prototypová laboratoř je propojena s PC USB kabelem a k ní může být připojeno pomocí konektorů nepájivé pole, nebo pomocí kabelů vytvořený obvod. Na obrázcích je vidět okno zapisovače. Volbou v okně Device – myDAQ (NImyDAQ) aktivujeme připojení a zobrazení charakteristik reálného obvodu. Zaškrtnutím okének Real Data, Simulated Data volíme charakter zobrazených průběhů.

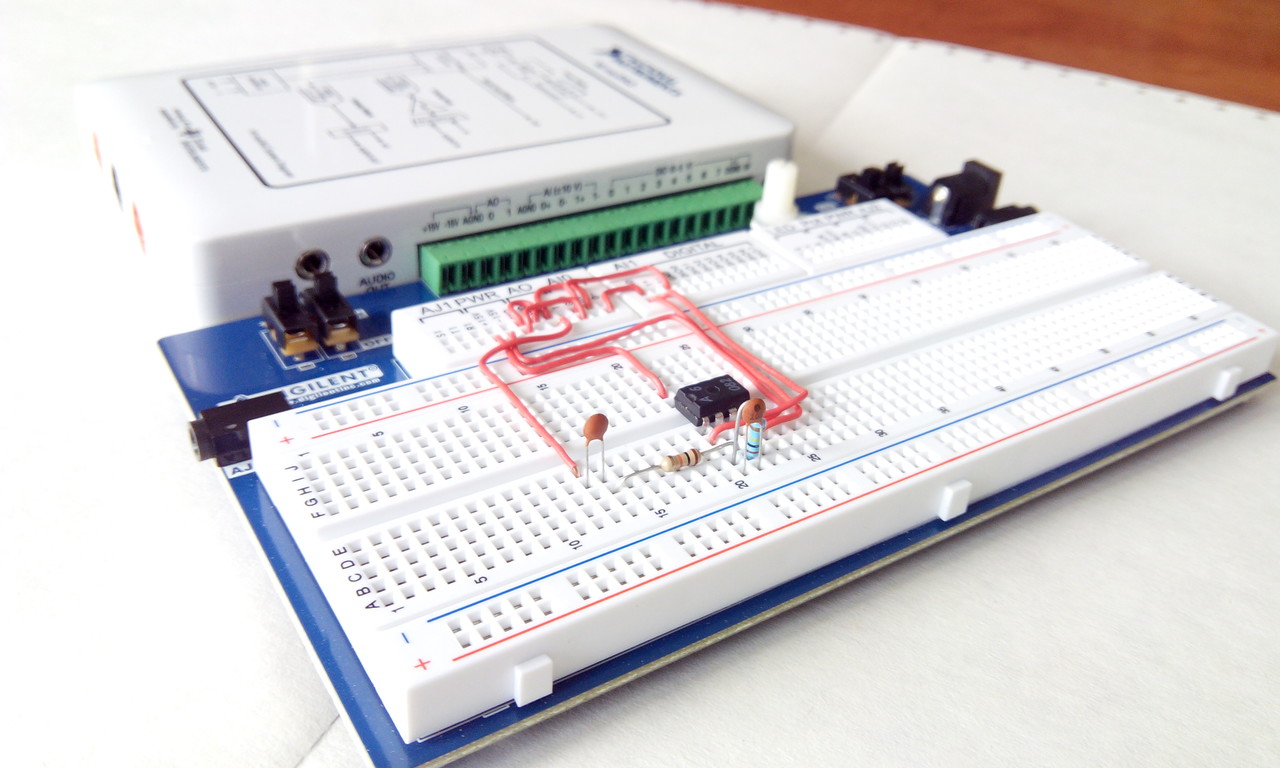

Obr. 5  Pohled na prototypovou laboratoř

Pohled na sestavený obvod a NImyDAQ je na obr. 5. Jistě chápete, že je to vhodný doplněk výuky. Student musí také zapojit obvod s reálnými součástkami a má možnost srovnání s virtuálním na PC.
