Odborný časopis a portál zaměřený na vývoj a výrobu elektroniky Práci s programem si můžeme zjednodušit použitím nástroje pro tvorbu jednoduchých obvodů: návrh obvodů s časovačem 555, pasivní filtry, zapojení s operačními zesilovači a návrh jednostupňového zesilovače s BJT v zapojení se společným emitorem.

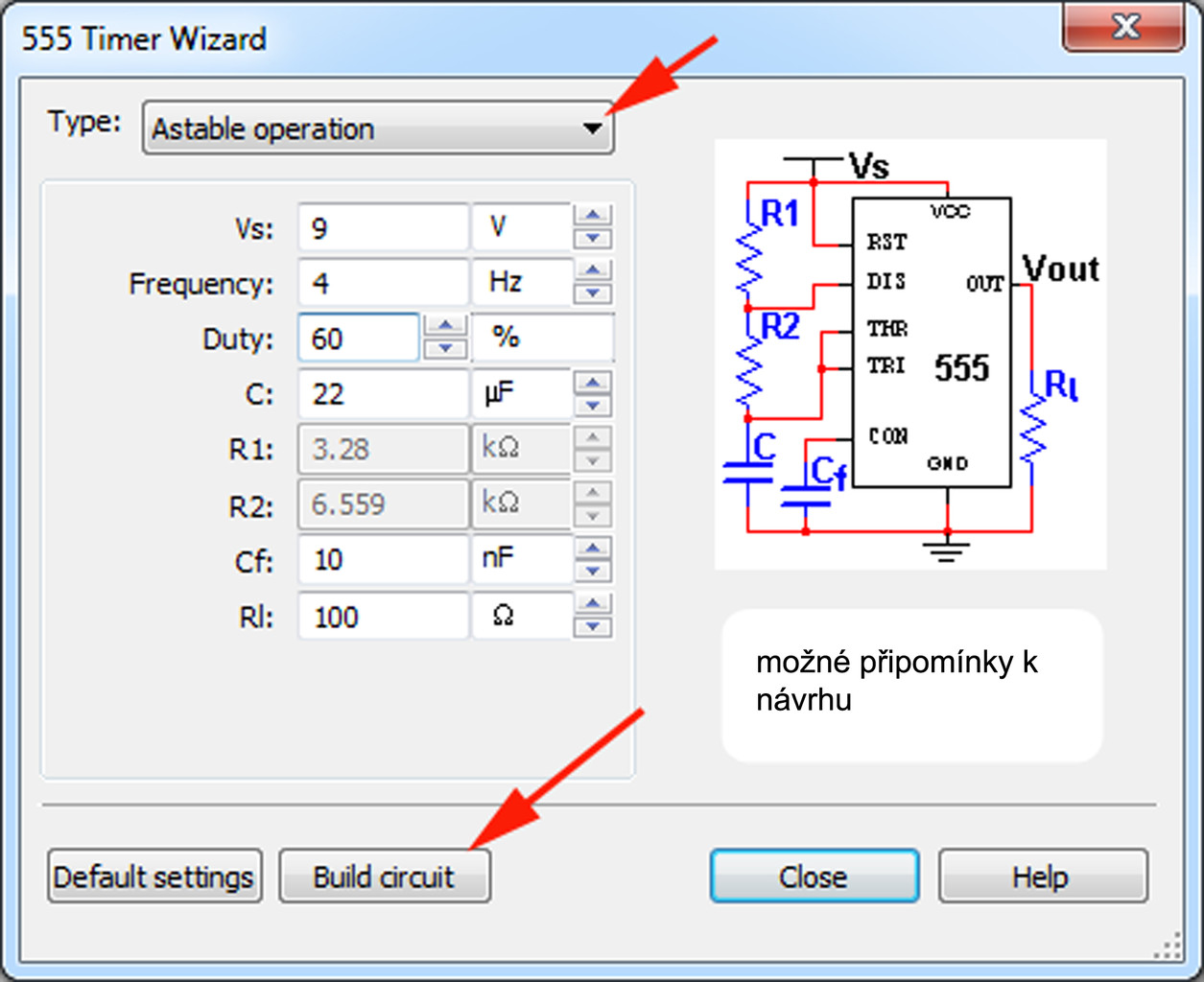

Obr. 1 Okno pro zadání podmínek

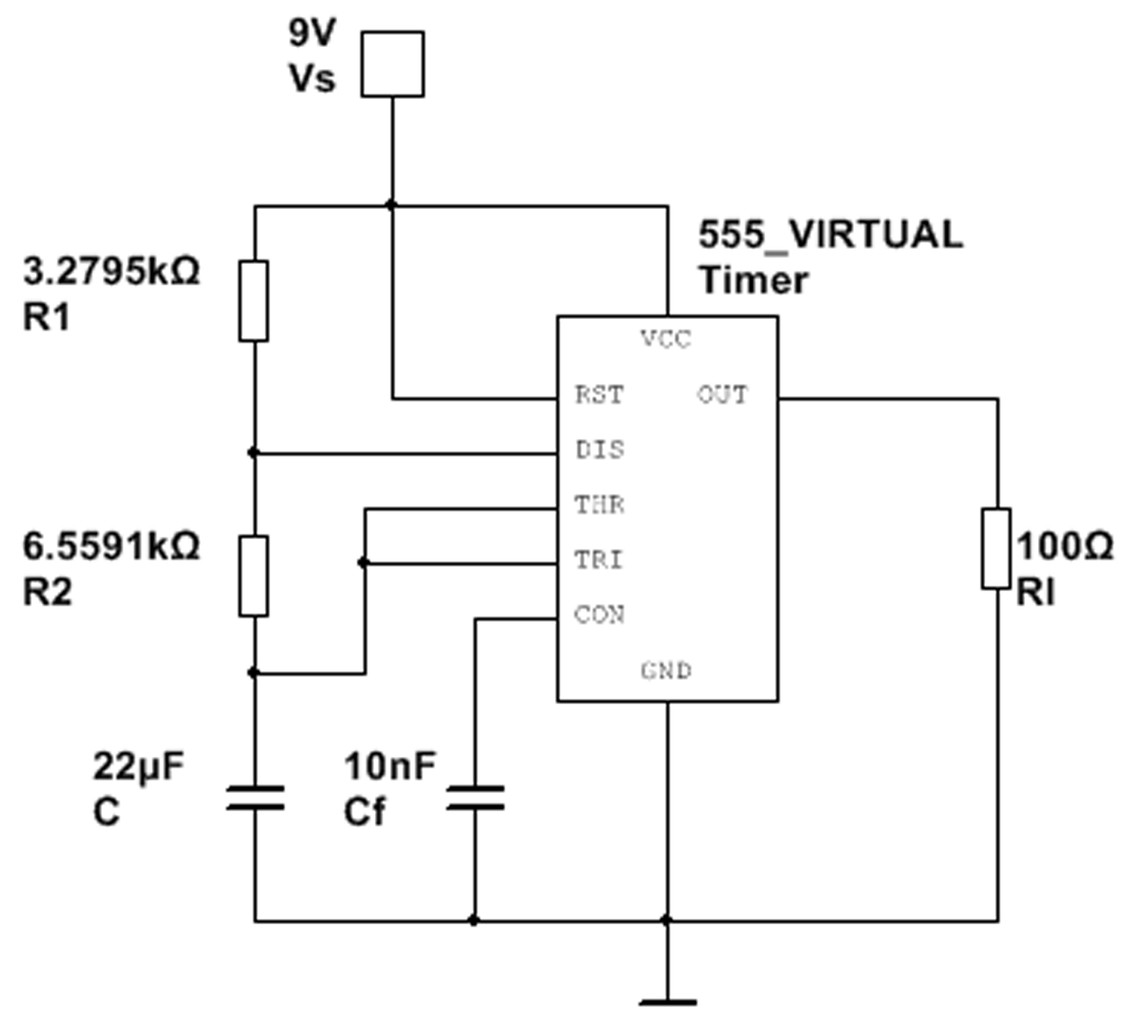

Obr. 2 Výsledek návrhu časovače 555 v astabilním režimu
Nástroj otevřeme z menu Tools – Circuit wizards. Ukážeme si příkladnávrhu obvodu s 555 v astabilním režimu.Na obr. 1 je vidět okno 555 Time Wizard, ve kterém zvolíme režim časovačea požadované hodnoty (napájecínapětí, kmitočet a střídu výstupníhosignálu, hodnoty kondenzátorů a zátěž).V případě, že pro zadané hodnoty nenímožný návrh obvodu, zobrazí se připomínky. Po jejich odstranění je možné vygenerovat obvod kliknutím na tlačítko Build circuit a schéma se objeví na pracovní ploše. Na obr. 2 je vidět výsledek návrhu. Následně si můžeme pomocí měřicích přístrojů návrh zkontrolovat a schéma upravit.
