Odborný časopis a portál zaměřený na vývoj a výrobu elektroniky Při „klasickém“ použití programu, t.j. při použití měřicích přístrojů, se může stát, že při jejich velkém počtu je schéma nepřehledné. Východiskem je použití měřicí sondy (Measurement probe) umístěné v panelu měřicích přístrojů. Použití je jednoduché, sondu vybereme z panelu a umístíme do zvoleného bodu schématu, zvolíme zobrazené veličiny a jejich formát, můžeme editovat jejich popis a nakonec zvolit okamžik zobrazení. Na obr. 1 je příklad jednoduchého obvodu s použitím měřicích sond.

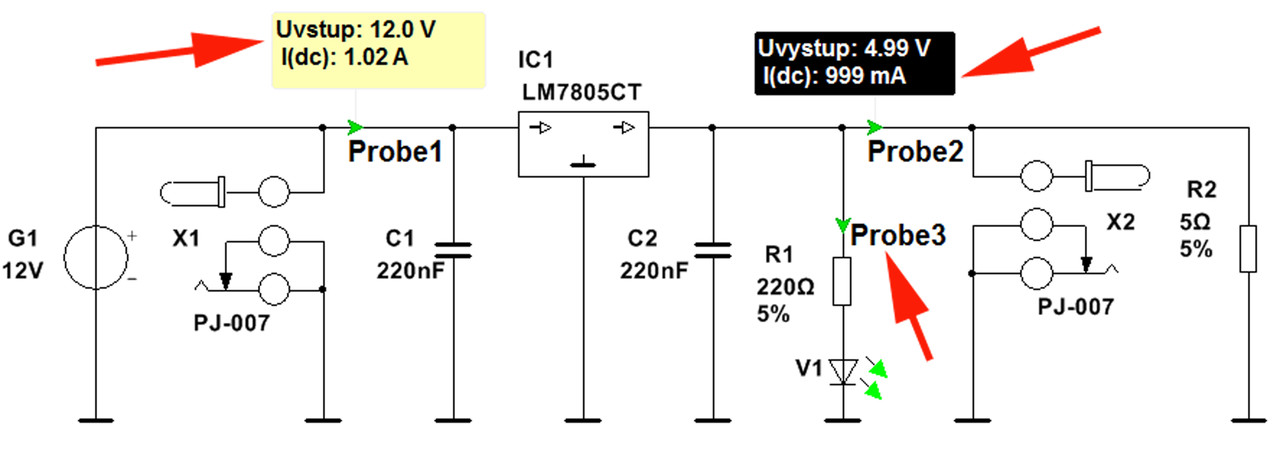

Obr. 1 Příklad použití měřicích sond

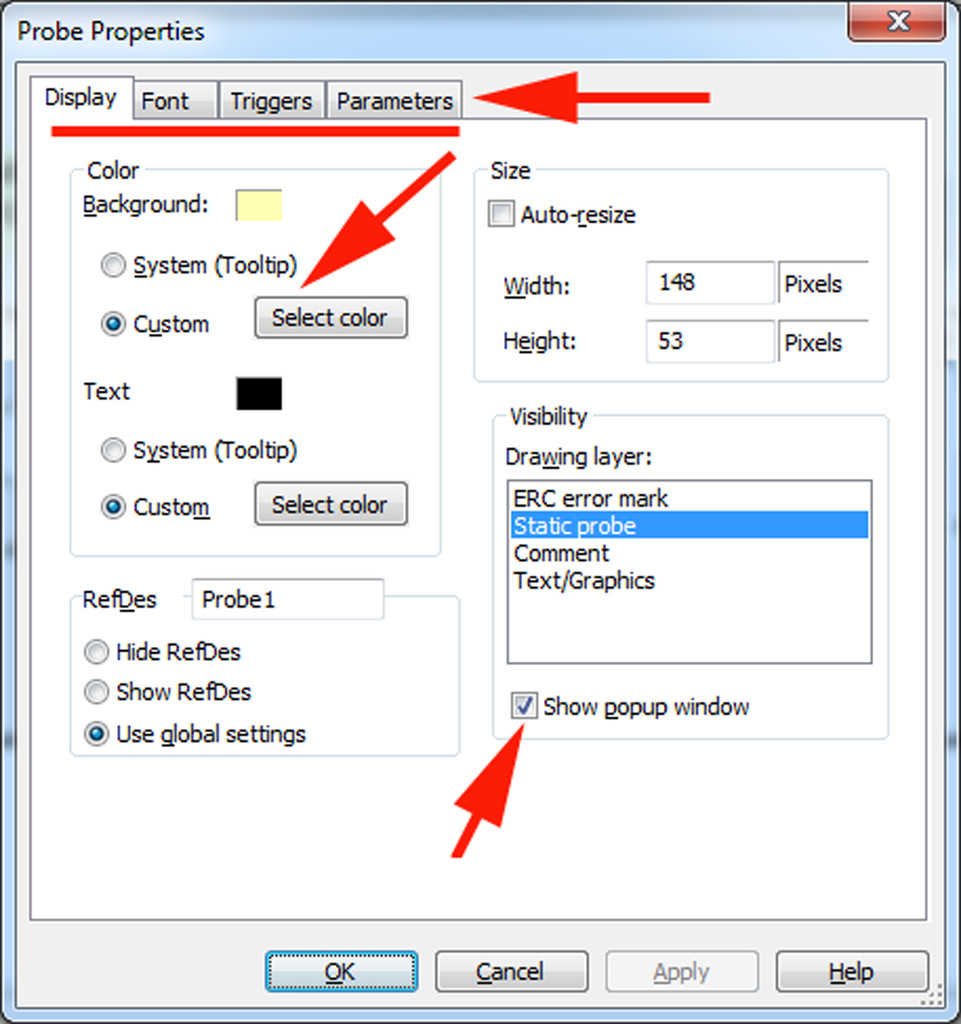

Obr. 2 Nastavení parametrů a zobrazení sondy
Parametry zobrazení údajů jednotlivých sond nastavíme v editačním okně, které se aktivuje dvojitým klikem na danou sondu (nebo přes pravé tlačítko myši). Editační okno po jeho aktivaci je na obr. 2. Záložky, umožňující nastavení jsou barevně zvýrazněny. Všimněte si, že zobrazení údajů ze sondy 3 je až po „najetí“ kurzoru na její ikonu. U sond 1 a 2 jsou změněny popisy u napětí. V případě, že směr proudu neodpovídá zažitým pravidlům – při umístění kurzoru na šipku sondy a přes pravé tlačítko myši a volbu Reverse probe direction – vše napravíte.
