Odborný časopis a portál zaměřený na vývoj a výrobu elektroniky Všichni chápeme, že holé schéma obvodu někdy nestačí, musíme ho doplnit texty a různými popisy. Do schématu můžeme vložit přímo text nebo komentář a tím zvýšit jeho vypovídající hodnotu. V oblasti výuky je možné zobrazit informaci v okamžiku, kdy to vyučující uzná za vhodné. Typická situace: zobrazím schéma na data projektoru s úkolem vypočítat hodnoty součástek, po uplynutí doby pro řešení úkolu, mohu zobrazit správné hodnoty a žák se může samostatně zkontrolovat, případně odstranit chyby ve svém řešení.

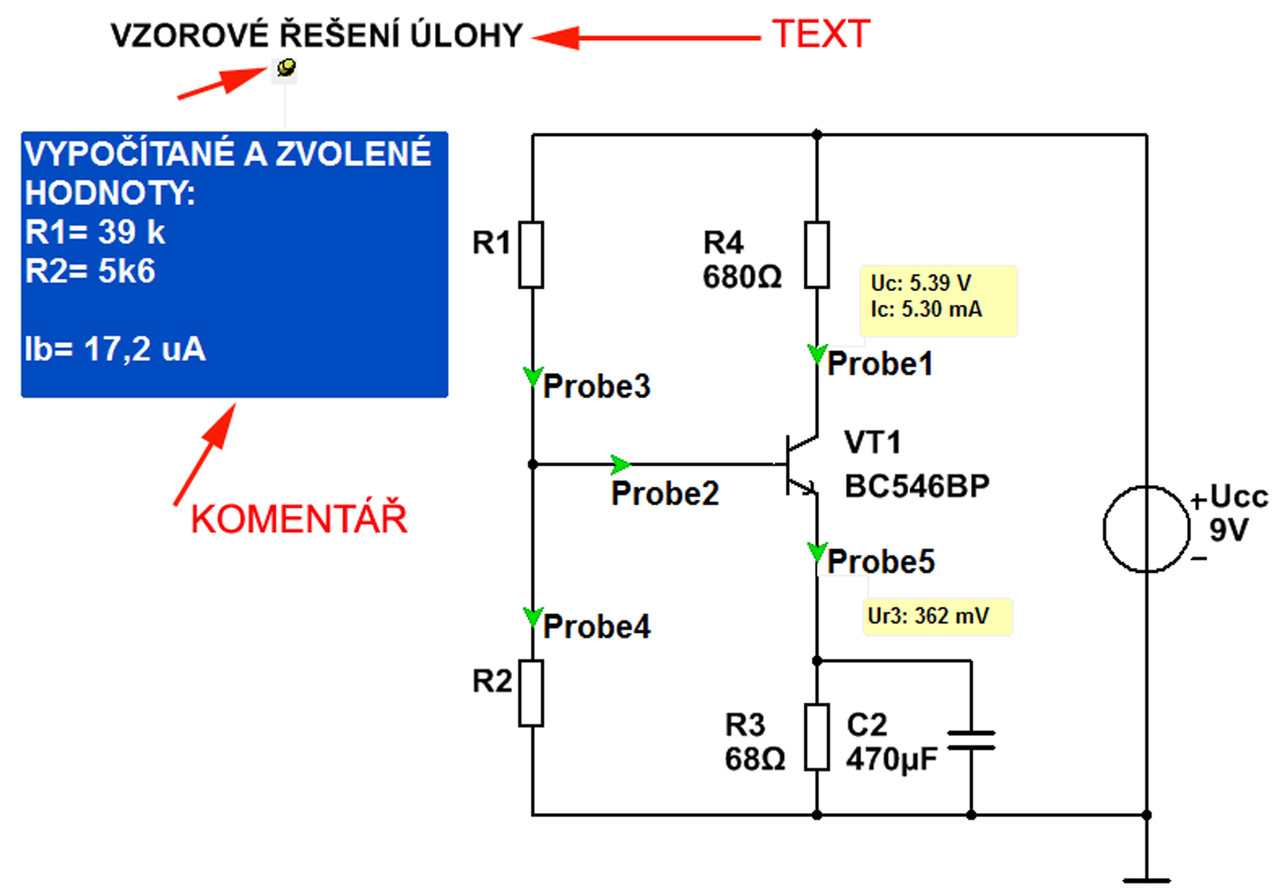

Obr. 1 Zobrazení popisů a obvodových veličin
Na obr. 1 vloženým textem upozorním na správně vypočítané hodnoty a formou komentáře je po najetí myši na ikonu zobrazím. Zobrazení obvodových veličin jsem řešil použitím měřicí sondy. Tyto informace mám možnost zobrazit podle svého uvážení. Sondy 2, 3 a 4: obvodové veličiny jsou skryty a zobrazí se po najetí kurzoru na šipku, sondy 1 a 5: veličiny jsou zobrazovány trvale.
Texty vkládáme na určité místo: Place – Text (můžeme zadat velikost a font).
Komentáře: Place – Comment, nebo přes pravé tlačítko myši (můžeme zadat text, velikost, font, barvu textu, pozadí). Po kliknutí na komentář v otevřeném okně Comment Properties použijeme volbu Show popup Windows.
