Tipy pro práci s programem Multisim: Učitel a diagnostika obvodu

Multisim umožňuje v procesu výuky nastavit chyby součástek. Po dvojitém kliknutí na součástku v nabídce Fault můžeme zvolit následující chyby:

• None (součástka bez chyb)
• Open (součástka je přerušena nebo není připojena do obvodu)
• Short (zkrat součástky)
• Leakage (nastavení svodu, např. imitaci „stárnutí dielektrika“...)

Důležité je další nastavení, které definuje, mezi kterými vývody součástky je chyba zadána. Okno zadávání chyb je zobrazeno na obr. 1.

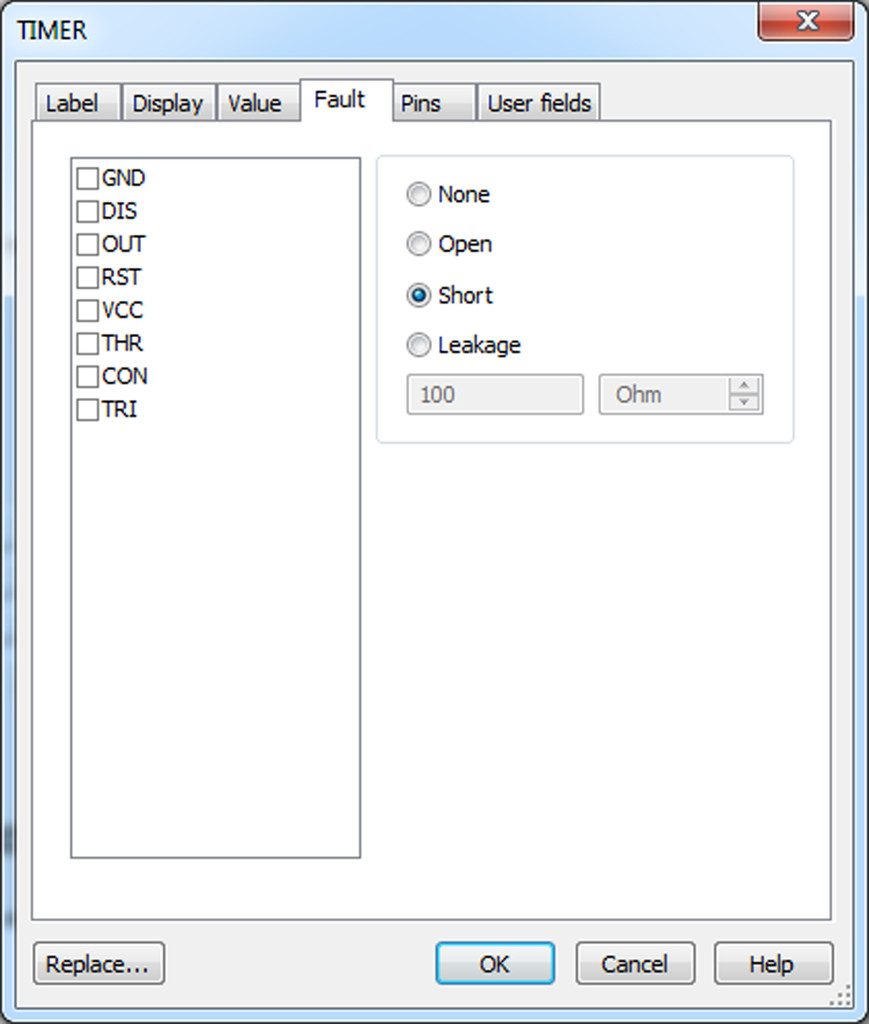

Obr. 1 Okno zadávání chyb součástek

Tuto možnost může učitel využít při výuce základů diagnostiky součástek a obvodů. Postup může být následující: učitel nejdříve předvede bezchybnou funkci obvodu a pomocí přístrojů zdůrazní jmenovité hodnoty. V připraveném schématu úlohy zadá stanovené součástce chybu a může omezit studentům přístup k zobrazení chyb součástek, k měřicím přístrojům a analýzám. Studenti si schéma načtou na svém PC a s použitím měřicích přístrojů hledají chybnou součástku (součástky).

Po identifikaci vadné součástky a její chyby, může učitel předvést pomocí projektoru původní schéma obvodu, kde zruší omezení přístupu a zobrazí chyby. Vybraný student může také předvést svůj postup a použité přístroje. V případě chyb může učitel vysvětlit správný postup a odpovědět na případné dotazy.
