Odborný časopis a portál zaměřený na vývoj a výrobu elektroniky Po úspěšném návrhu elektronického obvodu a prověření jeho funkce simulačním programem, budeme mít potřebu prezentovat výsledky a také je vytisknout. Především nás bude zajímat schéma zapojení, údaje na měřicích přístrojích, komentáře ve schématu, popis obvodu, grafy a průběhy veličin.
Využíváme nabídku File – Print – kde volíme parametry tisku, Print – preview – náhled, Print instruments – výběr měřicích přístrojů pro tisk pohledů na ovládací panely s hodnotami veličin. Podobným způsobem postupujeme při zobrazení a tisku komentářů a popisů obvodů. Pro zobrazení a tisk průběhů generujeme výstupy z otevřeného okna GrapherView přes záložku File – Print. Je zde i možnost exportovat výsledky do Excelu – Export to Excel. Příklady jsou zobrazeny na obrázcích.

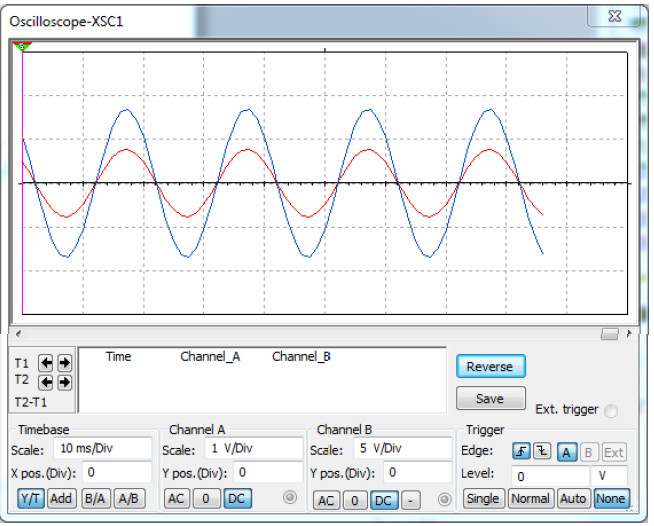

Obr. 1 Měřicí přístroje

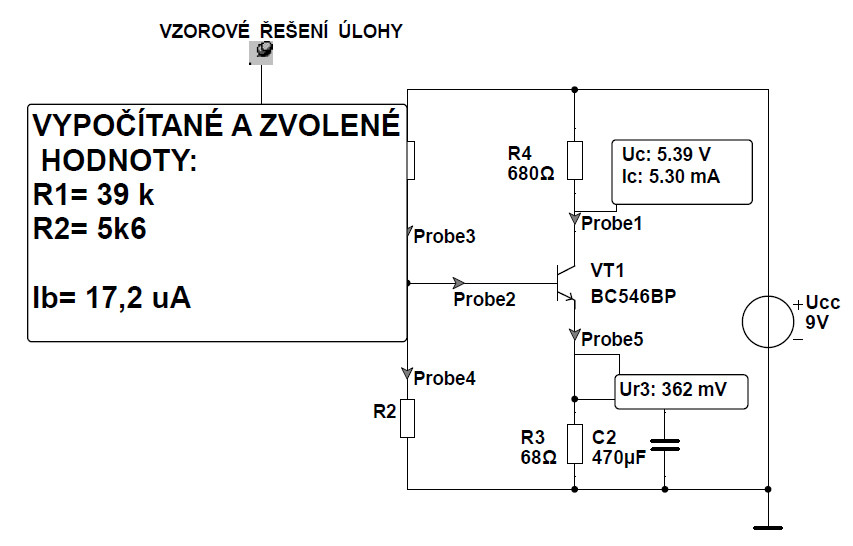

Obr. 2 Komentáře k obvodu
Obr. 3 Popis obvodu
