Odborný časopis a portál zaměřený na vývoj a výrobu elektroniky Navržený plošný spoj v programu Ultiboard lze dále upravovat, např. doplnit otvory pro jeho upevnění a motiv plošného spoje upravit metodou „rozlití mědi“. Na obr. 1 je původní návrh řešený metodou jednotných vodičů s doplněnými otvory.

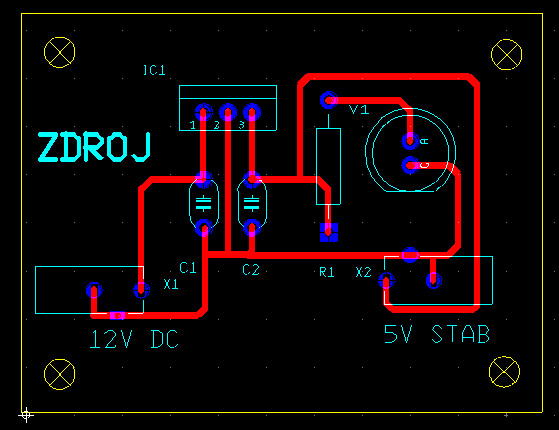

Obr. 1 Doplněný návrh
Doplnění otvorů provedeme pomocí příkazu Place – Hole. Otevře se okno, které je zobrazeno na obr. 2 a zde nastavíme tvar otvorů a jejich průměr, v našem případě jsem zvolnil průměr 3,2 mm. Otvory vložíme na zvolená místa desky.

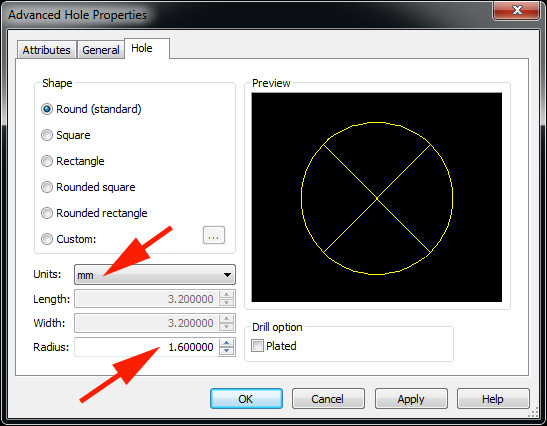

Obr. 2 Nastavení parametrů otvoru
Rozlití mědi provedeme pomocí příkazu Place – Power plane. Otevře se okno Choose Net and Layer for Powerplane a zde nastavíme vrstvya spoje. Výsledek je ukázánna obr. 3.

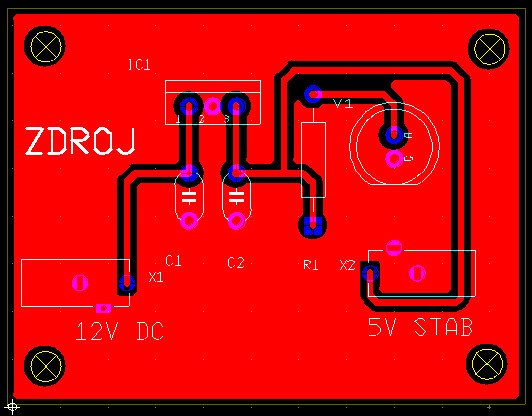

Obr. 3 Upravený motiv plošného spoje
S návrhem je možné dále pracovat a každý uživatel jistě „objeví“ další funkce programu, které bude využívat.
