Syntetická cievka a kondenzátor

DPS 3/2014 | Články
Autor: Ing. Ladislav Vavrek

Operačné zosilňovače patria k najuniverzálnejším aktívnym súčiastkam v elektronike. Bolo by zbytočné menovať všetky známe aplikácie, ale pozornosť si zaslúžia aj tie menej známe. K nim patrí napríklad realizácia syntetickej cievky a kondenzátora pomocou OZ. Na obr. 1 je schéma zapojenia a náhradné schémy.

Obr1

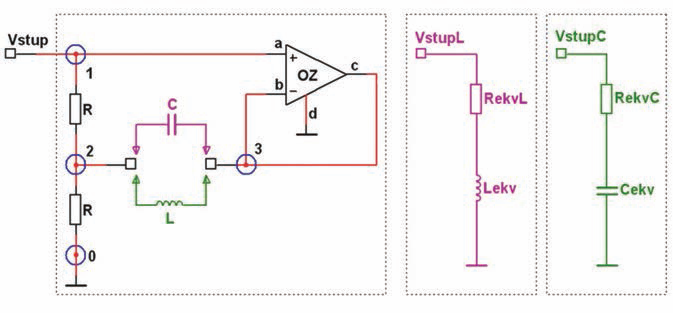

Obr. 1 Schéma zapojenia a náhradné schémy

Teória syntetickej cievky a kondenzátora

Jediný spôsob, ako sa dá dokázať, že obvod s OZ sa skutočne správa ako cievka alebo kondenzátor, je vziať si na pomoc matematický aparát, konkrétne maticový počet. Zostavením príslušných admitančných matíc a použitím pravidiel o narábaní s nimi dostaneme výsledok, ktorý jednoznačne dokáže, že OZ s operačnou sieťou sa správa ako cievka alebo kondenzátor. Najprv zostavíme admitančnú maticu pasívnych súčiastok [1], potom admitančnú maticu operačného zosilňovača [2]. Symbol p je operátor, ktorý sa nazýva komplexná frekvencia p = σ + jω. Keď splníme podmienku, že obvod je v ustálenom stave a je napájaný harmonickým signálom, môžeme vzťah zjednodušiť na tvar p = jω. Spočítaním oboch admitančných matíc dostaneme celkovú maticu [3]. Vstupnú impedanciu potom vypočítame zo vzťahu [4].

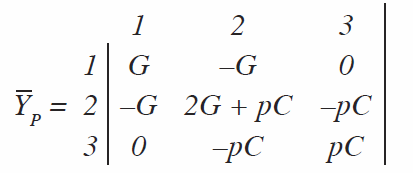

vz1

[1]

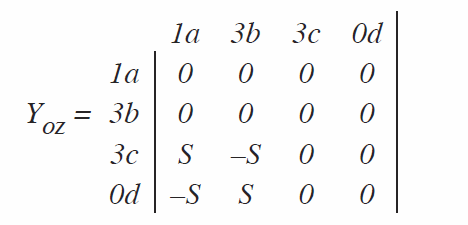

vz2

[2]

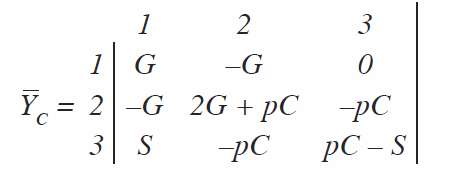

vz3

[3]


vz4

[4]



Z toho vyplýva, že musíme vypočítať determinant D, vzťah [5] a subdeterminant D11, vzťah [6]

vz5

[5]



vz6

[6]



Dosadením vzťahov [5] a [6] do vzťahu [4] dostaneme vzťah [7].

vz7

[7]



Aby sme dostali konečný výsledok, musíme zo vzťahu [7] urobiť limitu S , čím dostaneme vzťah [8].

[8]



vz8

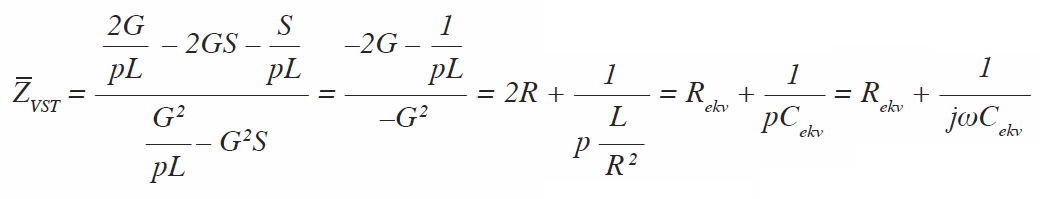

kde Rekv = 2R a Lekv = CR2. Tým sme dokázali, že ide o sériové spojenie R a L. Podobným spôsobom odvodíme vzťah [9] pre syntetický kondenzátor, kde Rekv = 2R a Cekv = L/R2.

[9]



vz9

Zo vzťahu [8] vyplýva, že obvod sa medzi vstupom a zemou správa jako cievka s indukčnosťou Lekv, ku ktorej je do série zapojený odpor, ktorého hodnota je Rekv. Keď za R dosadíme 100Ω a za C 1 μF dostaneme hodnoty Rekv zo vzťahu [10] a Lekv zo vzťahu [11].

vz10

[10]



[11]



vz11

Zo vzťahu [9] vyplýva, že obvod sa medzi vstupom a zemou správa ako kondenzátor s kapacitou Cekv, ku ktorej je do série zapojený odpor, ktorého hodnota je Rekv. Keď za R dosadíme 100 Ω a za L 10 mH, dostaneme hodnoty Rekv zo vzťahu [12] a Cekv zo vzťahu [13].

vz12

[12]





vz13

[13]

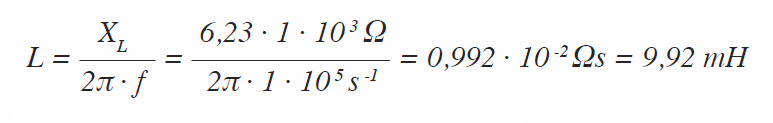

Na obr. 2 je priebeh závislosti impedancií syntetickej cievky a syntetického kondenzátora v závislosti od frekvencie. Pri frekvencii 10 Hz je impedancia cievky rovná odporu cievky 200 Ω a při frekvencii 100 kHz je impedancia cievky rovná jej reaktancii XL = 6,23 kΩ. Indukčnosť cievky vypočítame zo vzťahu [14].

[14]



vz14



Obr2

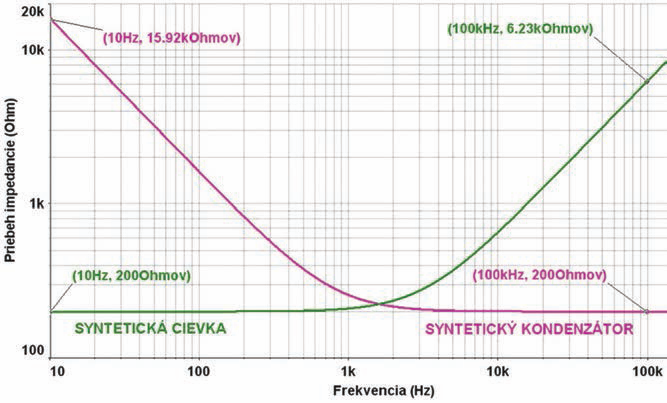

Obr. 2 Závislosť impedancie syntetickej cievky a kondenzátora od frekvencie



Pri frekvencii 10 Hz je impedancia kondenzátora rovná jeho reaktancii XC = 15,92 kΩ a pri frekvencii 100 kHz je impedancia kondenzátora rovná odporu 200 Ω. Kapacitu kondenzátora vypočítame podľa vzťahu [15].

[15]



vz15

Aplikácie syntetickej cievky a kondenzátora

Jednou z častých aplikácii je použitie syntetickej cievky v ekvalizéroch, kde využívajú vlastnosti sériového rezonančného obvodu. Na obr. 3 je schéma zapojenia sériového rezonančného obvodu so syntetickou cievkou. Keď kondenzátor C1 pripojíme medzi vstup a zem, dostaneme paralelný rezonančný obvod so syntetickou indukčnosťou. Spojením dvoch paralelných rezonančných obvodov môžeme urobiť zapojenie viazaných rezonančných obvodov so sériovou alebo paralelnou kapacitnou väzbou. Na obr. 4 je závislosť impedancie a fázového posuvu sériového rezonančného obvodu od frekvencie.

Obr3

Obr. 3 Schéma zapojenia sériového rezonančného obvodu so syntetickou cievkou



Obr4

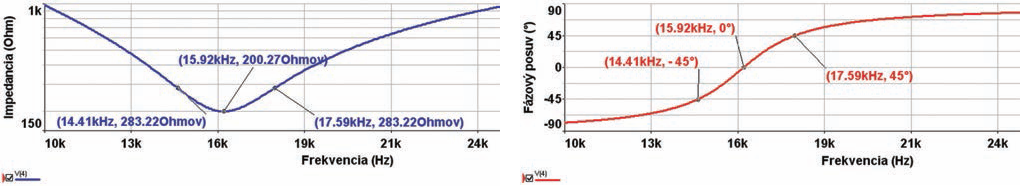

Obr. 4 Závislosť impedancie a fázového posuvu sériového rezonančného obvodu

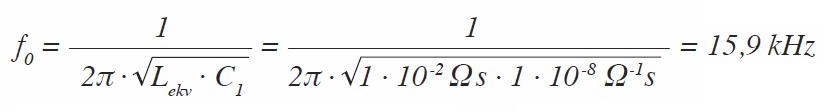

Na základe hodnôt súčiastok v schéme zapojenia môžeme vypočítať zo vzťahu [16] rezonančnú frekvenciu, zo vzťahu [17] kvalitu obvodu a zo vzťahu [18] šírku pásma pre vzrast o +3 dB.

[16]



vz16

simulácia 15,92 kHz

[17]



vz17



vz18

[18]



simulácia

B3 = 17,59 kHz – 14,41 kHz = 3,18 kHz

Záver

Ukázať užitočnosť a aplikačnú rozmanitosť operačných zosilňovačov bolo hlavným cieľom tohto článku. Druhým cieľom bolo dokázať, že elektronika a matematika sú spojené nádoby, ktoré bez seba nemôžu existovať. Čitatelia, ktorí prejavia hlbší záujem o danú problematiku, iste nájdu množstvo ďalších informácií v literatúre aj na webe.
