Technologie ručního pájení s krytím inertním plynem (pod atmosférou) v. 1

DPS 2/2010 | Články
Autor: Ing. Martin Abel, ABE.TEC

Při výrobě elektrického zařízení, respektive desek plošných spojů DPS, se zcela jistě budeme muset potýkat s problematikou technologie pájení. V elektrotechnickém průmyslu se používá tzv. „měkké pájení“, což je jinak řečeno metalurgické spojování dvou kovů pomocí pájky (slitin cínu s dalšími kovy) za použití teplot do 500 °C. Kvalita zapájení DPS je ve výsledné kvalitě produktu jedním z nejvíce určujících aspektů, ale zároveň také nejnáročnějším, neboť nám jej ovlivňuje několik nepříznivých činitelů způsobujících především oxidaci, znečištění, porézní povrch a další ztěžující vlivy.

V dnešní době se upouští od pájení olovnatou pájkou z důvodu toxicity olova. Jako náhrada za olovo je použito minoritních podílů příměsí, nejčastěji mědi a stříbra. Na první pohled je zřejmé, že rozdíl bude v ceně za tuto pájku, zvýšení teplot (viz obr. 1), odolnosti pájecích nástrojů, neboť cín se chová jako rozpouštědlo pro kovy, z nichž jsou konstruovány hroty pájedel (viz obr. 2), dále větší křehkosti slitiny, horší přilnavosti, roztékavosti, pórovitosti povrchu a matného vzhledu spoje.

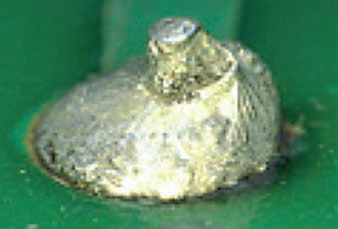

Obr1

Obr. 1 Přehřátá zoxidovaná pájka

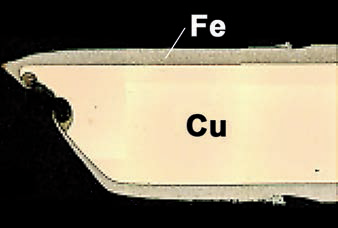

Obr2

Obr. 2 Poškození hrotu cínem





Tento problém bezolovnatého pájení se týká všech technologických postupů, jakým jsou například metody smáčení, přetavením, pájení vlnou a dalších, ale také metody ručního pájení, kterým se zde budeme zaobírat v dalším textu.

Ruční pájení

Týká se hlavně správné volby hrotu, teploty a tavidla. Při potřebě většího předání tepelné energie použijeme hrot s větší plochou, specifickým tvarem nebo minivlnou. Bod tání bezolovnaté pájky se pohybuje kolem 220 °C a více, podle poměru obsahu příměsí, kde oproti tomu předchozí teplota eutektické slitiny olova a cínu v poměru Sn 62 % a Pb 38 % byla 183 °C. Z toho vyplývá další požadavek i na pájecí stanici, která by měla zajistit stabilní výdej vyšší tepelné energie než doposud a to i při větším odvodu tepla do objemnějších částí pájeného objektu. Tavidlo nám dále poslouží pro lepší přilnavost a roztékavost na pájený materiál. Účinnost tavidla je dána jeho číslem kyselosti související s procentuálním vyjádřením obsahu pevných částic. Jako další stále přítomný nežádoucí efekt je již výše zmiňovaná oxidace. Díky oxidaci se znehodnocuje pájecí slitina a to tím rychleji, čím vyšší pájíme teplotou. Velmi znatelně pak můžeme pozorovat horší roztékavost (viz obr. 3) a smáčivost (viz obr. 4).

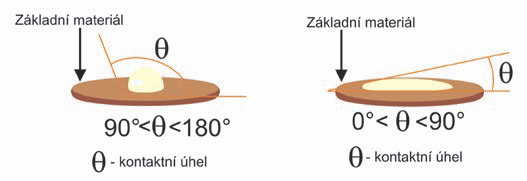

Obr3

Obr. 3 Znázornění roztékavosti

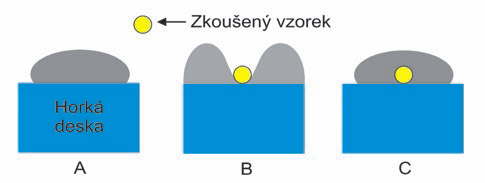

Obr4

Obr. 4 Znázornění smáčivosti





Zlepšení těchto parametrů docílíme krytím pájecí slitiny v době jejího roztavení. Ochranu pájky lze při ručním pájení důsledně realizovat pouze inertním plynem, kterým bývá nejčastěji dusík. Princip spočívá v nasměrování soustředěného proudu dusíku na místo pájení, který zabrání přístupu kyslíku. Tím sníží povrchové napětí v místě pájení a povrch roztavené pájky téměř neoxiduje, následně se lépe rozteče a přilne k cílovému pájenému materiálu. Tuto vlastnost především oceníme při pájení velkých ploch, zoxidovaných povrchů nebo kontaktů s velmi malou roztečí (viz obr. 6). Vlastnosti pájení se pak blíží olovnatému pájení. Dusíková atmosféra je nejvyšší technologická úroveň pro ruční pájení.



Obr5

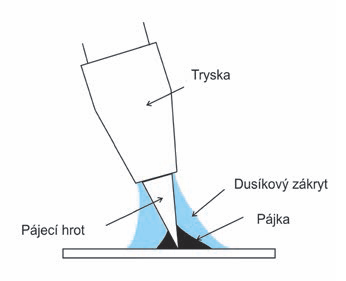

Obr. 5 Krytí pájeného místa

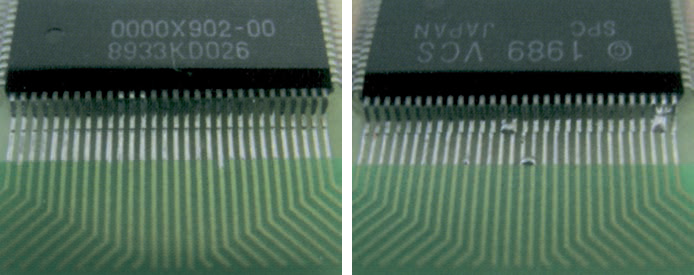

Obr6

Obr. 6 Porovnání pájení kontaktů velmi malých roztečí v dusíkové atmosféře a bez dusíkové atmosféry





Celou problematiku Pb-free (bezolovnatého) pájení úspěšně řeší japonský výrobce HAKKO, který se s technologiemi pájení potýká již od roku 1952. Vyřešil jako první velice efektivně otázku dusíkového krytí při ručním pájení.

Výrobce pájecích a odpájecích technologií HAKKO nabízí mimo opravdu velmi rozsáhlého sortimentu také sestavy opravárenských pracovišť, které jsou vybaveny právě i systémem pro pájení pod krytím dusíkovou atmosférou.

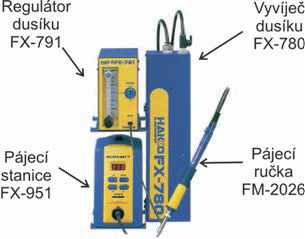

Obr7

Obr. 7 Pájecí pracoviště dusíkového systému HAKKO

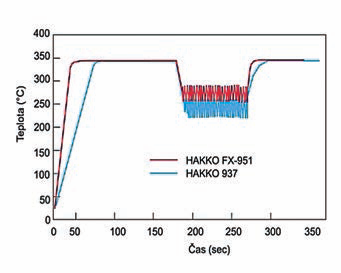

Obr8

Obr. 8 Diagram regenerace teploty pájecí stanice HAKKO





Výše popsané problémy bezolovnatého pájení (zvýšení pájecích teplot, dostatečně výkonově dimenzované pájecí stanice, odolnost hrotů proti cínu) a dusíkového krytí řeší zařízení HAKKO. Pájecí stanice spolupracují s kompaktními hroty pro rychlou obnovu tepla a zároveň výkonově dorovnávají tepelnou energii při jejím stálém vysokém odvodu. Průběh výkonového dorovnávání a rychlé obnovy tepla je zřejmý z obr. 8, kde je v grafu zobrazen simulující pokles a následná rychlá obnova tepla „rozkmitaným“ průběhem. Výsledkem je střední tepelná hodnota, na které se následně reálně pohybujeme při procesu pájení. Tento rozkmit je technologicky přípustný s ±40 °C. V našem případě však dokážeme dosáhnout ještě menších rozkmitů. Kompaktní pájecí hroty totiž obsahují mimo topné tělísko i termočlánek umístěný na konci hrotu, kde může sledovat skutečnou teplotu a vytvořit tak dokonalou zpětnou vazbu pro pájecí stanici, se kterou komunikuje v reálném čase (viz obr. 9).



Obr9

Obr. 9 Průřez kompaktním hrotem HAKKO

Obr10

Obr. 10 Dusíková ručka HAKKO FM-2026





Dusíkový systém tvoří vyvíječ dusíku HAKKO FX-780 o maximální koncentraci 99,9 % N2. Na tento vyvíječ se připojí kompresor, ze kterého je ideálně vzduch veden přes sušičku vzduchu, kde se kondenzují tekuté složky. Vyvíječ dusíku FX-780 funguje na podobném principu soustavy filtrů, kde se filtruje vzduch přes řadu filtrů, až se dostane na poslední plynný filtr, přes který projdou už jen atomy dusíku, neboť jsou menší než atomy kyslíkové. Dále je dusík veden přes regulátor FX-791, kde je možno nastavit průtok v l/min. Z tohoto regulátoru je již dusík veden přímo na pájecí ručku uzpůsobenou pro vedení proudu dusíku, která je napájená z pájecí stanice. Výhodou dusíkové ručky je, že využívá kompaktních hrotů, které jsou duté a dusík je přiveden na konec hrotu. Pak dusík prochází kolem topného tělesa a na konci hrotu je proud dusíku soustředěn nástavcem přímo na špičku, kde již konečně pájíme (viz obr. 5 a obr. 10). Nesmíme opomenout fakt, že dusík se průchodem přes topné těleso ohřeje a při proudění na místo pájení tak vytváří předehřev, který napomáhá dokonalému pájení. Důvodem je postupný ohřev slitiny, při kterém nedochází tak rychle k oxidaci. Schematické zapojení dusíkového systému je zřejmé na obr. 11.

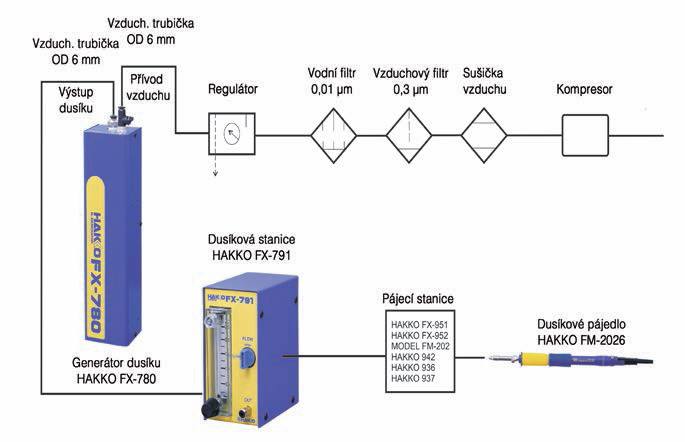

Obr11

Obr. 11 Blokové schéma dusíkového systému
