Odborný časopis a portál zaměřený na vývoj a výrobu elektroniky Každé, i od ruky nakreslené schéma obvodu, můžeme považovat za jistý druh technické dokumentace. O významu popisového pole (rohového razítka) není třeba diskutovat. V Multisimu máme připraveny varianty, které můžeme použít. Zájemci si mohou vytvořit vlastní. Nejdříve použijeme „originální“ řešení. Jeho vložení provedeme povelem Place – Title Block… – variantu si můžeme vybrat z nabídky, např. default.tb7. Zobrazení je na obr. 1.

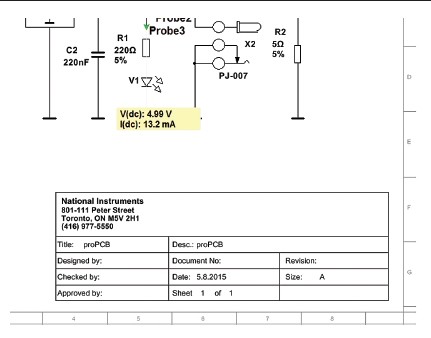

Obr. 1 Vložené popisové pole
Po vložení je možné popisové pole editovat- zaplnit jeho jednotlivé položky podle přání autora. Po dvojitém kliknutí do jeho oblasti můžeme zahájit doplnění údajů. Na obr. 2 je zobrazeno editační okno popisového pole.
TIP – udělejte si vlastní popisové pole: Tools – Title Block Editor

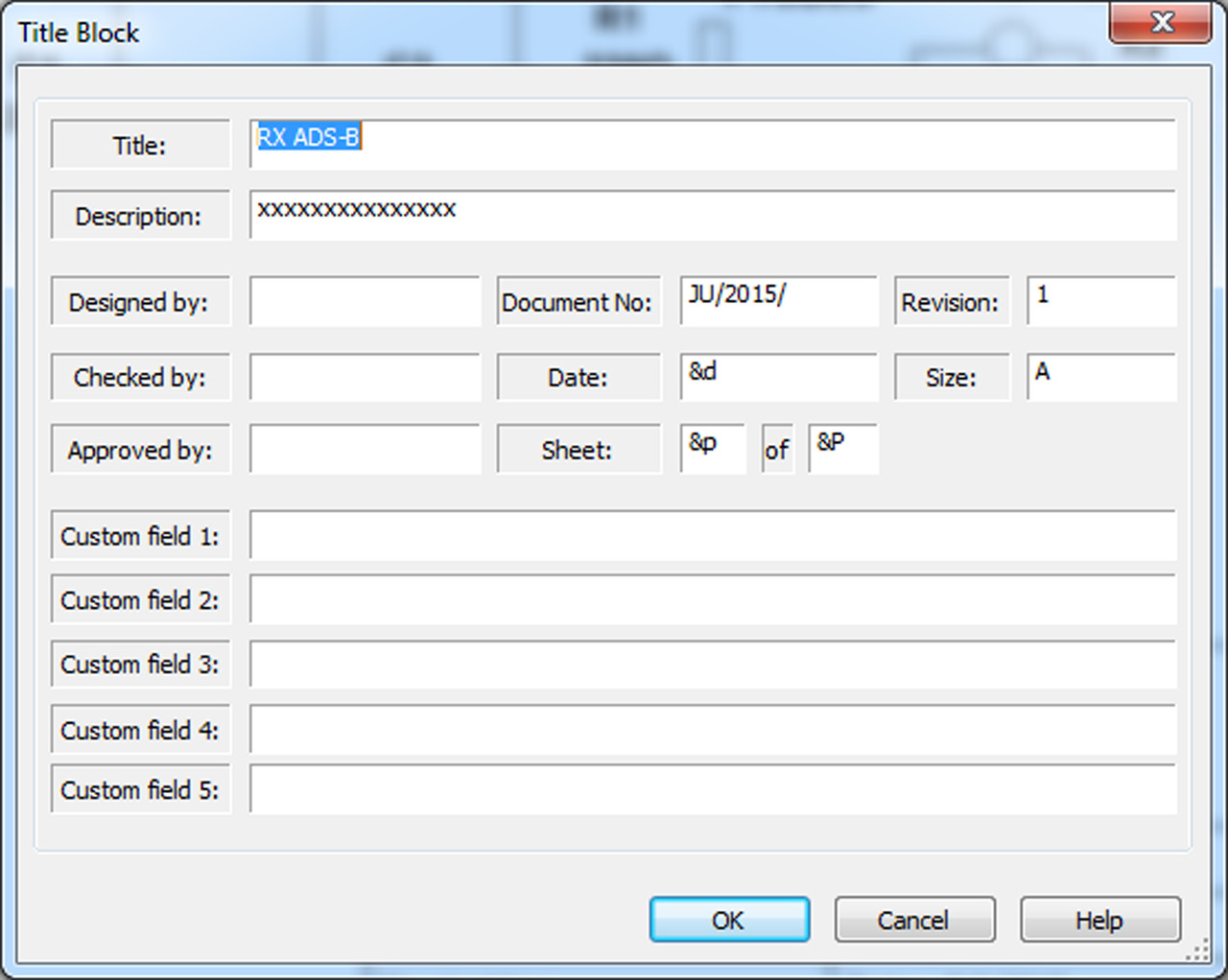

Obr. 2 Editace popisového pole
