Měřicí systém MF644

Rychlé laboratorní řídicí aplikace na bázi PC vyžadují často speciální I/O karty pro propojení s reálným světem. Narozdíl od běžných měřicích aplikací jsou zde kladeny větší nároky na sortiment a funkce vstupů a výstupů. Kromě běžných analogových kanálů a digitálních portů aplikace mnohdy vyžadují připojení inkrementálních snímačů polohy, ovládání akčních členů, pulzně-šířkovou modulaci, čítání pulzů a další funkce. Zároveň je požadována mobilita zařízení a připojitelnost k přenosným počítačům. HUMUSOFT s. r. o. připravil na letošní rok novinku v podobě měřicího systému MF644 pro sběrnici ThunderboltTM, která splňuje po všech stránkách uvedené požadavky.

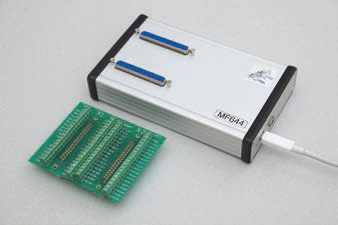

Obr. 1  MF644 pro sběrnici Thunderbolt^TM

Multifunkční měřicí systém MF644 vychází z oblíbených karet MF624 a MF634a obsahuje kompletní sadu periferií proběžné měřicí a řídicí aplikace. K PC se připojuje moderní sběrnicí ThunderboltTM, což umožňuje totéž zařízení připojit kestolním počítačům, notebookům i k počítačům Apple Mac při zachování rychlé odezvy a vysoké propustnosti. Svou funkčností pokryje požadavky většiny aplikací a není třeba ji doplňovat o další specializované periferie. MF644 má 32bitovou vnitřní architekturu pro zajištění maximální propustnosti. Analogová část obsahuje 8 14bitových A/D převodníků se současným vzorkováním všech kanálů a 8 14bitových D/A převodníků se synchronní aktualizací výstupů. Digitální část nabízí 4 kanály vstupů inkrementálních snímačů a 4 čítače/časovače pro měření frekvence, čítání impulzů, generování PWM a podobné aplikace. Čítače mají rozlišení 32 bitů a pracují s frekvencemi až 50 MHz. Kromě toho jsou k dispozicii běžné digitální porty. Architektura umožňuje rychlý sekvenční i náhodný přístup k periferiím a vysokou datovou propustnost díky možnosti paralelního čtení/zápisu analogových kanálů. Ke kartě se dodávají knihovny pro vývoj aplikací v jazyce C a v jazyce MATLAB®. Dálejsou k dispozici i ovladače pro Real-Time Windows Target a Simulink Real-TimeTM. Dostupná je i kompletní dokumentace na úrovni popisu řídicích registrů pro vývoj SW na platformy, které nejsou přímo podporované.
