Open source USB osciloskop podporuje Apple iPad, Android, Microsoft Windows a Linux

Společnost LabNation představila nový open source USB osciloskop nazvaný SmartScope. Jedná se o jedinečné testovací a měřicí zařízení, které je navrženo pro více operačních systémů a platforem, jako jsou např. chytré telefony, tablety i osobní počítače. Lehký SmartScope je napájen přímo z USB portu připojeného zařízení, čímž je ideální pro mnoho měřicích aplikací v terénu.

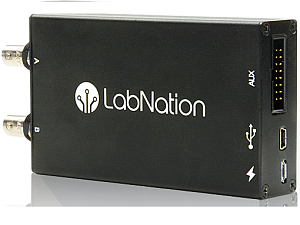

SmartScope kombinuje funkce osciloskopu, logického analyzátoru a generátoru signálu. Je zabudován v hliníkové krabičce o rozměrech 110 x 64 x 24 mm a má hmotnost pouhých 158 g. Ovládací software je možné stáhnout přímo z webových stránek SmartScope. Přístroj je vhodný pro Android (Google Play Store nebo LabNation ), Apple Mac OS X, Apple iOS (jailbroken), Microsoft Windows 7, 8 a 10 a Linuxové distribuce Ubuntu a Debian.

Osciloskop nabízí dva analogové kanály pro práci až do 100 MS/s, které mají -3dB při šířce pásma 30 MHz. Vstupní rozsah signálu je  ± 35V při impedanci 1 MΩ / 1 pF. Má 8bitovou přesnost s maximálním rozlišením 2,5 mV. Osciloskop také nabízí kompletní možnosti ovládání a nastavení pomocí funkcí na obrazovce, ať už dotykově nebo pomocí myši nebo klávesnice.

Logický analyzátor má 8 vstupních kanálů s logickými úrovněmi 3.3 nebo 5 VDC nastavitelnými uživatelem. Aplikace zahrnují různé standardní dekodéry protokolů, jako jsou I2C a SPI, přičemž uživatelské dekodéry lze také vytvořit. Jednokanálový generátor signálu může vytvořit náhodné průběhy signálu až do 50 MS/s s výstupní úrovní od 0 do 3.3 V. Digitální výstup generátoru má 4 kanály, které pracují až do 100 MS/s s výstupem 3.3 nebo 5 V.

SmartScope je ideální pro práci s malými počítači na deskách jako jsou např. Raspberry Pi a Arduino, protože mohou pomoci při diagnostice závad. Se svými kompaktními rozměry je SmartScope vhodný pro různé aplikace při vývoji, práci v terénu i ve výuce. Je dodáván s mini ‘B’ USB kabelem a 2 analogovými sondami, digitálním kabelem a sondami.

Více informací: https://www.lab-nation.com/
