Odborný časopis a portál zaměřený na vývoj a výrobu elektroniky Displej TDS57ETH je čtyřmístný displej pro interiérové (obr. 1) nebo průmyslové použití. Díky použití rozhraní Ethernet to není jen obyčejný displej, ale umí plno věcí. Dá se použít pro zobrazení hodnot z řídicích systémů nebo třeba jako hodiny či jako teploměr.
Obr. 1 Displej TDS57ETHv elegantní interiérové verzi
Výška číslic displeje TDS57 je 57 mm. Dále je možné zobrazit informační kontrolky před čísly, které mohou ukazovat například doplňkovou informaci k zobrazenému údaji. Pokud má displej fungovat jako hodiny, je možné zobrazit dvojtečku mezi číslicemi.
Obr. 2 Interní webová stránkadispleje umožňuje jednoduché nastavení
Konfigurace displeje se provádí přes interní webové stránky (obr. 2). Nastavují se síťové parametry, jas a také zvolená funkce, která může být následující:
V tomto módu je displej klasickým zobrazovačem,na který se posílají z řídicího systému údaje k zobrazení. Může to být například hmotnost, tlak, počet lidí, počet volných míst na parkovišti a podobně. Ke komunikaci je možné použít jeden ze standardních protokolů SNMP, Modbus TCP,http GET a XML. Formáty dat všech protokolů jsou detailně popsány v návodu.
Nastavit lze i omezenou platnost dat, aby displej neukazoval nesmyslné hodnoty pro případ, že dojde ke ztrátě spojení. V tom případě po nastavené době displej ukáže např. pomlčky nebo zhasne.

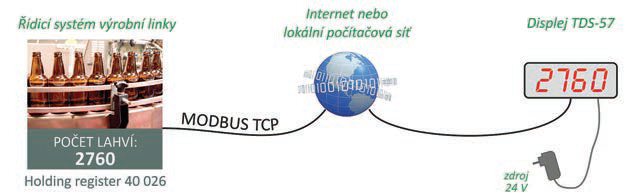

Tento zajímavý mód (obr. 3) umožní displej jednoduše použít k zařízení, které komunikuje protokolem Modbus. Toje v dnešní době převážná většina zařízení. Displej se v tomto módu chová jako klient a sám si stahuje, přepočítává a zobrazuje data z nastaveného registru zařízení. Není tedy třeba žádný vložený řadič, který by data četl a pak zobrazoval.
Obr. 3 Displej TDS57 si umí o data říci sám
Pokud má displej TDS57 zobrazovat čas nebo datum, je nastavení celkem jednoduché. Displej má vlastní interní reálný čas, který se synchronizuje pomocí zadaného NTP serveru. Lze nastaviti různá časová pásma, změnu letního času a podobně.
Pro fungování displejeTDS57 jako teploměru, je třeba připojit teplotní čidlo a zvolit tuto funkci v konfiguraci displeje. Teplotní rozsah je –55 až +125 °C a přesnost+/–0,5 °C.
Displej TDS57 se dodává ve dvou provedeních. Může být montován na zeď nebo na konzoli. Průmyslové provedení má krytí IP65. Napájení displejeje 10−30 V. Displej TDS57 je možné zapůjčit k vyzkoušení a technici společnosti Papouch s. r. o. (viz inzerát na předchozí straně) jsou připraveni pomoci s jeho aplikací.
