DT1102V: převodník analogových signálů

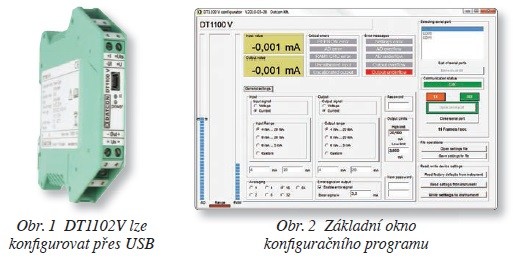

Modul DT1102V (obr. 1) umožňuje vzájemný převod analogových veličin a jejich galvanické oddělení. Vstupní a výstupní rozsahy, které jsou uvedeny dále, obsahují nejčastěji používané signály. Novinkou nyní je, že uvedené rozsahy a dokonce i vlastní rozsahy lze nastavit přes rozhraní USB. Původní množství typů bylo tak zredukováno na dva, které se liší jen napájením. To umožňuje dodavateli mít převodníky DT1102V skladem.

Základní vlastnosti:

• Vstupní rozsahy: 0–20 mA / 4–20 mA / 0–60 mV / ± 60 mV / 0–5 V / 0–10 V / ± 10 V / 0–60 V / ±60 V / vlastní
• Výstupní rozsahy: 0–20 mA / 4–20 mA / 0–5 mA / 0–10 V / vlastní
• Novinka: Konfigurace rozsahu přes USB (kabel je součástí dodávky)
• Napájecí napětí vysílače: 18 VDC
• Nelinearita lepší než 0,01 %
• Teplotní koeficient < 50 ppm / °C
• Napájení 24 V DC nebo 230 V AC/DC
• Montáž na lištu DIN 35 mm
• Šířka 12,5 nebo 17,5 mm

Převodník DT1102V také nabízí na vstupní straně napájecí napětí + 18 V, které lze využít např. pro napájení připojeného snímače. Rozsah 60 mV je vhodný pro měření napětí na bočnících.

Zajímavá použití

Kromě oddělení analogových signálů umožňuje převodník DT1102V některá zajímavá použití. Často tak pomůže v situacích, které by jinak bylo třeba řešit speciálním zařízením.

Analogový invertor

Převodník DT1102V lze nastavit tak, že vstupnímu rozsahu 0 až 10 V odpovídá výstupní rozsah 10 až 0 V. Takto nastavený převodník je užitečný tam, kde je akční člen ovládán analogově, ale kvůli nekompatibilitě je třeba smysl ovládání otočit. Příkladem může být ovládání stmívaných zářivek či ventilů.

Podobnou funkci lze nastavit pro proud, tedy že vstupnímu proudu 4–20 mA odpovídá 20–4 mA.

Omezovač ovládání

Tato funkce se hodí v případech, kdy řídicí jednotka analogově ovládá akční člen, ale je třeba rozsah jeho funkce omezit. Příkladem může být opět ventil ovládaný signálem 0–10 V. Vložením správně nastaveného převodníku DT1102V lze omezit řídicí signál například na 6 V, tedy ventil se otevře maximálně na 60 %.

Filtr analogového signálu

Převodník DT1102V může vstupní analogový filtr průměrovat, a tím odstranit šum a jiná rušení. Funkce může být užitečná například pro analogový výstup vah v situaci, kdy je výstup neklidný, a přitom není možné váhu lépe nastavit.

Všechny uvedené funkce lze spolu kombinovat. Modul DT1102V se tak stává velmi významným pomocníkem při zpracování analogových signálů.

Převodník DT1102V dodává společnost Papouch s. r. o., je možné zapůjčit jej k vyzkoušení a technici dodavatele jsou připraveni poradit s jeho aplikací.
