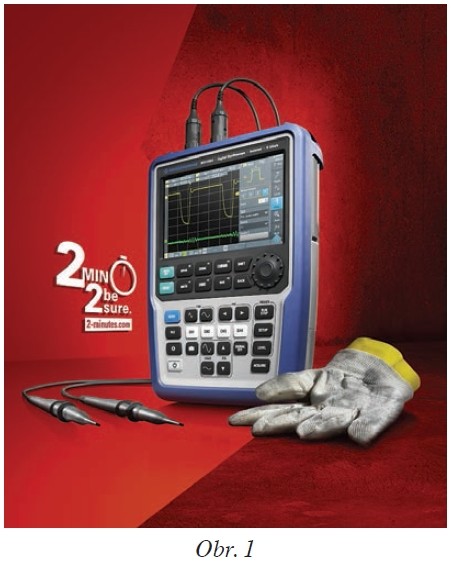

Společnost Rohde & Schwarz představuje první přenosný osciloskop, který má funkce, vzhled i vlastnosti jako nejmodernější laboratorní osciloskopy. Osciloskop R&S Scope Rider nabízí pět přístrojů v jednom kompaktním zařízení a díky odolnému provedení je dokonalým nástrojem i pro instalační práce a údržbu.
Vlastnosti a funkce osciloskopu R&S® Scope Rider jej předurčují pro vyhledání a odstranění systémových chyb jak v laboratorním, tak i venkovním prostředí. Díky bateriovému napájení a odolnému provedení jej můžete využít v nejrůznějších podmínkách.
Šířka pásma 60 až 500 MHz při vzorkovacím kmitočtu 5 Gvzorků/s, 10bitový A/D převodník vyvinutý společností Rohde & Schwarz nebo paměť 500 000 vzorků, tím vším překonává R&S® Scope Rider parametry ostatních srovnatelných přístrojů.
Vynikající vertikální citlivost 2 mV/dílek umožňuje analyzovat i velmi slabé signály. Spouštění událostmi a dekódování dat protokolů umožňuje pohodlné odstraňování chyb digitálních řídicích signálů.
Digitální systém spouštění zajišťuje nejlepší citlivost, jaká je u přenosných osciloskopů k dispozici. Celkem 14 typů spouštění zaručuje flexibilitu požadovanou pro zachycení právě toho správného signálu. Přenosný osciloskop R&S® Scope Rider je vybaven 35 automatickými měřicími funkcemi a při analýze parametrů signálů poskytuje možnosti laboratorních přístrojů.

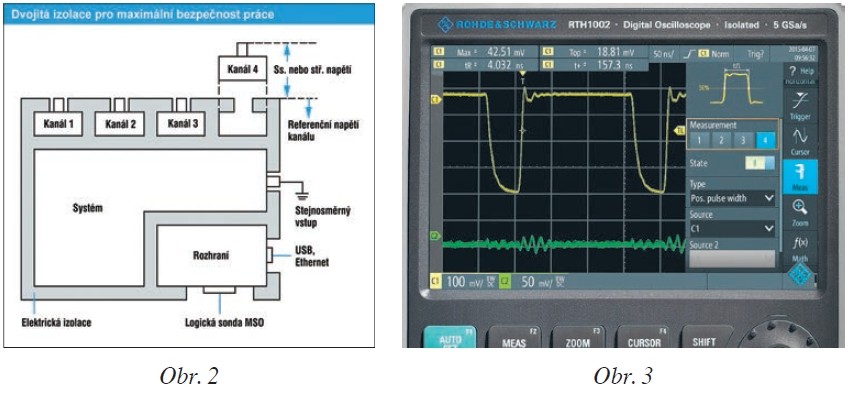

Osciloskop R&S® Scope Rider nabízí až čtyři izolované vstupní kanály kategorie CAT IV 600 V, které umožňují měření v elektronických obvodech s velkým napětím, aniž by byla ohrožena bezpečnost pracovníků. Digitální řídicí signály lze analyzovat s využitím osmibitového rozhraní logických signálů, které je izolováno od analogových vstupních kanálů. Funkce spouštění událostmi na sběrnici a dekódování dat na sběrnici, kterými je osciloskop R&S® Scope Rider vybaven, jsou u přenosných přístrojů nevídané a umožňují přímé zobrazení dekódovaných zpráv.
Osciloskop R&S® Scope Rider využívá nejnovější zobrazovací technologie, které zaručují křišťálově čisté zobrazení na barevném kapacitním dotykovém displeji s vysokým rozlišením. Nastavení osciloskopu je možné snadno upravovat na obrazovce, přitom tlačítka s pevně přiřazenými funkcemi zaručují rychlý přístup k důležitým funkcím osciloskopu.
Centrální víceúčelové točítko umožňuje rychlé úpravy nastavení, například spouštěcí úrovně nebo vertikálního umístění pro každý kanál. Osciloskop je plně ovladatelný také tlačítky, a proto jej můžete používat, i když bezpečnost práce nebo počasí vyžadují, abyste měli rukavice.
Důležitá nastavení (například režimu spouštění, automatických měřicích funkcí nebo nastavení kanálů) vysvětlují snadno pochopitelné diagramy.
Zachycení a analýza ojedinělých anomálií u elektrických signálů jsou typickým případem využití osciloskopu při odstraňování potíží v elektronických systémech. Osciloskop R&S® Scope Rider pracuje s rychlostí sběru dat až 50 000 průběhů za sekundu – to je až tisíckrát rychleji než u konvenčních přenosných osciloskopů – a proto zachytí i signály, které ostatní přístroje nezaznamenají. Všechny ojedinělé chyby či poruchy signálu je možné spolehlivě zachytit a analyzovat.
Osciloskop, logický analyzátor, analyzátor sběrnice, záznamník dat a digitální multimetr: R&S® Scope Rider nabízí možnosti pěti měřicích přístrojů. Zobrazování XY, režim rolování a testování překročení toleranční masky poskytují efektivní nástroje a flexibilitu potřebnou pro odstraňování potíží v elektronických systémech.

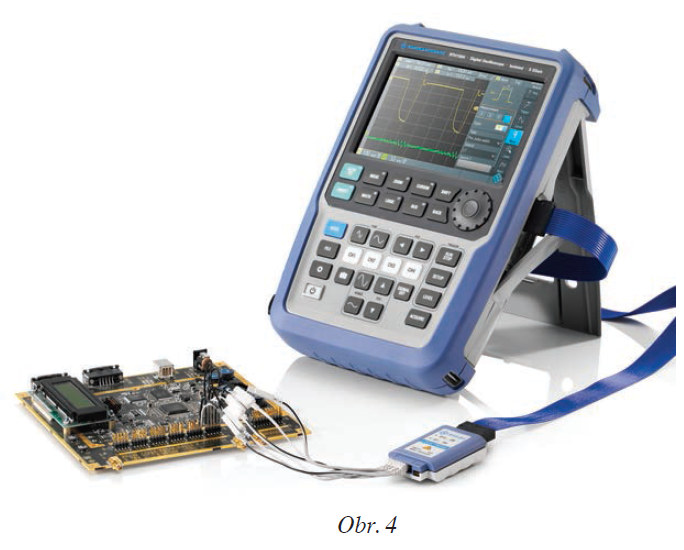

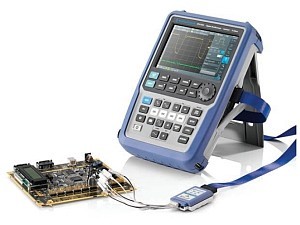

Měření motorových pohonů často vyžaduje až čtyři analogové měřicí kanály, nezbývají tedy volné kanály pro monitorování digitálních řídicích rozhraní. Digitální logická sonda (MSO) pro osciloskop R&S® Scope Rider poskytuje osm doplňkových digitálních vstupů pro analýzu řídicích signálů časově korelovaných se signály v analogových kanálech. Při šířce pásma 250 MHz, vzorkovací frekvenci 1,25 Gvzorků/s a konfigurovatelných prahových úrovních lze analyzátor přizpůsobit téměř libovolnému digitálnímu rozhraní.
Pro přenos povelů mezi integrovanými obvody se často využívají protokoly I²C nebo SPI. Přístroj R&S® Scope Rider je prvním přenosným digitálním osciloskopem s izolovanými vstupy se schopností spouštění a dekódování dat na sběrnicích. Spouštění událostmi nebo daty na sběrnici zajišťuje selektivní sběr odpovídajících událostí, dat nebo signálů. Paměť vyhrazená pro protokoly umožňuje uložení až 16 000 událostí v protokolu nebo datových bajtů protokolu v jednom intervalu sběru dat.
Sporadické výpadky signálu snímačů nebo ojedinělé rušivé impulzy v napájecím zdroji mohou vést k výpadkům celého systému bez jakékoliv zjevné příčiny. Dlouhodobý záznam dat, kterým je přístroj R&S® Scope Rider vybaven, umožňuje monitorovat až čtyři klíčová měření s četností 1, 2, 5 nebo 10 měření za sekundu a tímto tak odhalit tyto ojedinělé poruchy. Paměť s kapacitou 2 Mvzorků pro každý kanál umožňuje nepřetržité měření až 23 dní. Zobrazení statistik poskytuje informace o minimálních a maximálních hodnotách s přesnými časovými značkami.
Zabudovaný modul bezdrátové sítě LAN (WLAN) nebo port Ethernet umožňují vzdálené řízení osciloskopu R&S® Scope Rider přímo z webového prohlížeče. Dotyková obrazovka tohoto přístroje je dostupná i ve webovém prohlížeči. Všechna nastavení lze upravovat v počítači. Komprimace obrazu zaručuje velmi rychlý přenos aktuální obrazovky.

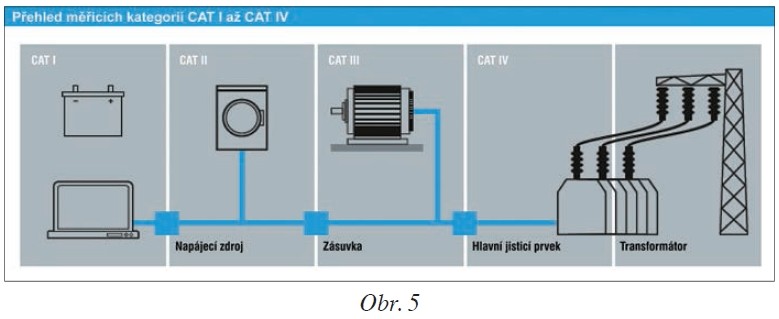

Odstraňování potíží v průmyslových prostředích představuje mnoho výzev. Odstraňování závad elektronických systémů v moderních výrobních linkách a závodech může vyžadovat analýzu digitálních signálů s nízkým napětím i ověřování kvality napětí v elektrických sítích 380 V nebo měření výkonové účinnosti elektrických pohonů. Měřicí kategorie CAT IV 600 V přístroje R&S® Scope Rider zaručuje takovou flexibilitu v jediném zařízení.
