Embedded moduly a HMI od firmy TQ-group

DPS 1/2015 | Články
Autor: OaxiS production

Německá společnost TQ patří mezi přední firmy v oblasti vývoje a výroby elektroniky. Kromě zákaznické elektroniky se zabývá především vývojem a výrobou embedded modulů, průmyslových PC s použitím těchto modulů a HMI na platformě COMSys. (mini ITX). Hlavní orientace je na automatizaci, letectví, zelenou energii, logistiku a dopravu, lodní průmysl, lékařství, dráhu a telekomunikace.

Embedded moduly významně přispívají k zjednodušení a zkrácení doby potřebné pro vývoj elektronických zařízení, a tím také k jeho celkovému zlevnění. Firma TQ nabízí embedded moduly s architekturou:

Power (především pro složité komunikační aplikace)
ARM (nejrozšířenější užití, grafika)
ColdFire
Infineon

V současné době firma zaznamenává největší zájem o embedded moduly s architekturou ARM. Podívejme se tedy na ně podrobněji. Jejich uplatnění nalezneme především v lékařské technice, v energetice a v průmyslových aplikacích na řízení. Jejich nasazení je téměř univerzální.

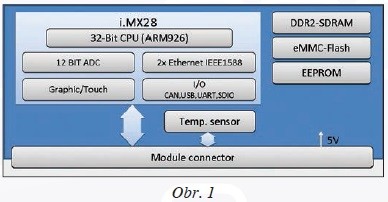

Rozměrově nejmenším modulem je TQMa28, ARM 9 osazený procesorem Freescale i.MX28x. Ve funkčním diagramu můžeme vidět vše, co daný modul obsahuje (obr. 1).

Obr. 1

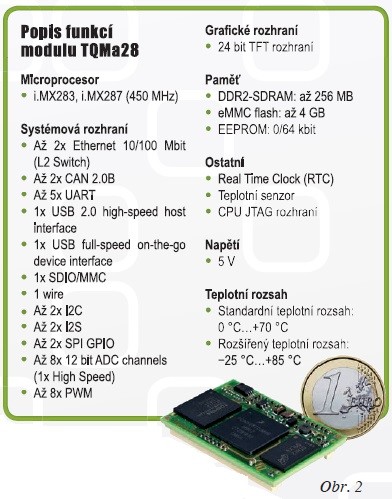

Modul TQMa28 patří k nejmenším ve své třídě na světě (obr. 2) a jeho cena je velmi příznivá.

Obr. 2

Rozměry modulu jsou 40×26 mm. Všechny signály jsou vyvedeny na dva 80pinové konektory. Velmi zajímavá je také dodávatelnost embedded modulů od TQ (běžně firma garantuje více než 10 let). Spotřeba při napájení 5 V je velmi nízká, typicky 1 W. Software: Linux, WIN CE6, a Android (VxWorks/QNX). Další modul v řadě ARM modulů je TQMa35, ARM11 s procesorem i.MX35. Další modul pod označením TQMa53, ARM Cortex-A8 s i.MX53 vyhovuje i velmi náročným procesům. Nejvýkonnější modul je TQMa6Q se čtyřjádrovým procesorem postavený na Cortexu A9.

Užití je jak v průmyslových, tak v multimediálních aplikacích. Integrovaný grafický kontrolér umožňuje rozlišení až UXGA. Hodinový kmitočet je zvolen s ohledem na malou spotřebu (4 W) a vysoký výkon na 800 MHz (1,2 GHz).

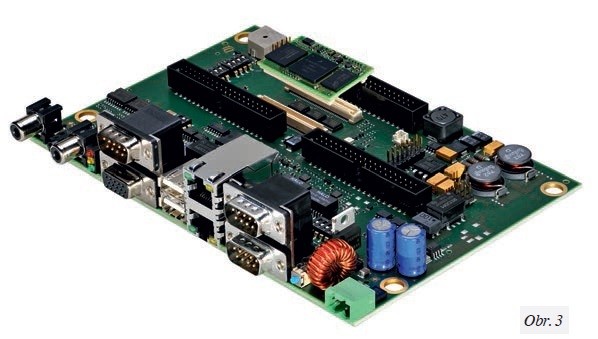

Firma dodává ke všem embedded modulům StarterKity. Zde jsou umístěny všechny periférie, a tak máte možnost odladit svůj program před vývojem vlastního hardwaru. Samozřejmě, že se dá i tento StarterKit použít pro vaši danou aplikaci, ale musíte počítat s určitou redundancí HW. Příklad StarterKitu STKa28 pro modul TQMa28 je na obr. 3.

Obr. 3

Zástupcem společnosti TQ pro ČR a SR je firma OaxiS production s. r. o. Podrobnější informace o všech produktech firmy TQ naleznete na stránkách www.tq-group.com.
