Embedded SMD spínaný DC/DC zdroj 25 W (5 V / 5 A)

(kompletní obvod včetně indukčnosti)

Embedded SMD spínané napájecí zdroje pro plošné spoje

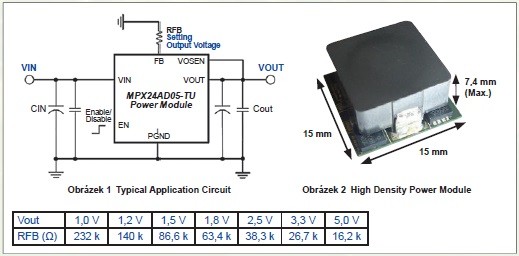

obr.

Firma OaxiS production vám představuje novou řadu embedded SMD napájecích obvodů pod názvem POL (point of load). Jedná se o galvanicky neoddělený spínaný zdroj, který nahrazuje klasické analogové stabilizátory (např. 7805) nebo spínané zdroje sestavené z diskrétních součástek.

SMD modul vyrobený technologií AET obsahuje všechny obvody nutné pro práci zdroje mimo vstupního a výstupního kondenzátoru a odporu na nastavení výstupního napětí. Zdroje jsou konstruovány pro průmyslové využití v teplotách –40 až +85 °C. Jsou PB–free a 245C reflow. Účinnost zde dosahuje až 96 % s pracovním kmitočtem až 2 MHz. Zdroj má také zkratovou, nadproudovou, teplotní a jiné ochrany. Jako každé SMD součástky se dodávají i tyto zdroje v pásu. Vyrábí se od proudu 0,6 do 20 A a více. Nejmenší 0,6 A i 1 A mají rozměr pouze 2,3 ×3,5 ×1,3 mm. V naší nabídce najdete zdroje 1 A, 3 A, 5 A, 10 A a pro vstupní napětí 30 V (až 40 Vdc).

logo

Katalog nových POL se připravuje a najdete jej brzy na našich stránkách www.oaxispro.cz.
