Slučování souborů vytvořených v programu CAM350

Jednou z úloh při přípravě dat pro výrobu desky může být potřeba vzájemného sloučení dvou souborů, které vzniknou uložením načtených dat do programu CAM350. K tomuto účelu slouží funkce MERGE.

Při sloučení dojde k překrytí obou motivů desky. Někdy se ale stane, že program CAM350 při slučování vygeneruje chybové hlášení (viz obr. 1). Toto hlášení se týká uživatelských clonek (custom apertures), protože ty jsou programu známé pouze podle jména souboru (např. MACRO21), nikoliv podle obsahu. V případě, že jsou v obou souborech definovány uživatelské clonky, např. MACRO21, potom program CAM350 předpokládá, že jsou stejné co do velikosti i rotace. V případě, že tomu tak není, protože např. clonka MACRO21 je ve druhém souboru otočena vůči stejnojmenné clonce v prvním souboru, dojde k přepsání načtené clonky ve druhém souboru stejnojmennou clonkou z prvního souboru. To má ovšem za následek chybné zobrazení dané clonky ve výsledném sloučeném souboru.

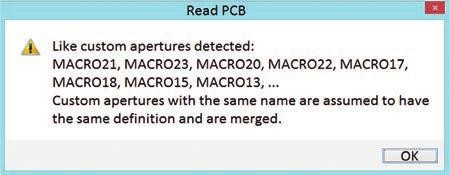

Obr. 1 Chybové hlášení při slučování dvou souborů

Řešením je rozložení souborů uživatelských clonek na jednotlivé entity v načítaném souboru povely:

•  Edit
•  Change
•  Explode
•  Custom
•  SelectAll

Na dotaz programu ohledně „vector fill“ je potřeba odpovědět NO. Takto upravený soubor je třeba uložit pod novým názvem (aby se nepřepsal původní soubor dat). Poznámka: Pokud jsou v načítaných datech souboru definovány PARTS, pak je potřeba tyto podobným způsobem rozložit ještě před rozložením uživatelských clonek. Při dalším slučování souborů se již výše uvedené chybové hlášení nezobrazí, protože data už neobsahují uživatelské clonky (případně ani PARTS).
