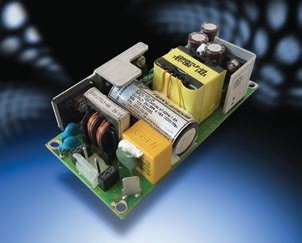

Zdroje ZMS100 TDK-Lambda

• AC/DC zdroje 100 W s jedním výstupem
• kompaktní konstrukce o rozměrech 50,8 ×101,6 mm
• osvědčení pro lékařské aplikace (galv. oddělení 2×MOPP)
• vhodné pro aplikace třídy I a II
• elektrolytické kondenzátory s dlouhou životností (až 10 let)
• tříletá záruka

Společnost TDK-Lambda uvedla na trh ZMS100 −první jednotku z řady zdrojů ZM do 300 W. Nová řada, která byla navržena a vyvinuta ve Velké Británii, odpovídá nové lékařské normě IEC60601-1 3rdedition, která určuje galvanické oddělení vstupu a výstupu 4 kVstřa 2×MOPP (Means of Patient Protection). Galvanická oddělení vstupu a kostry, stejně jako výstupu a kostry zdroje, jsou 1,5 kVstř1×MOPP. Díky malým rozměrům 50,8 ×101,6 mm a dotykovému proudu nižšímu než 100 μA se zdroje ZMS100 hodí pro aplikace třídy I i třídy II (s dvojí izolací), které splňují bezpečnostní požadavky nemocničních, klinických, zubních i domácích lékařských prostředí.

Pečlivý návrh konstrukce zdroje přinesl maximální prodloužení životnosti elektrolytických kondenzátorů. Byl například snížen proud zvlnění, který protéká výstupními kondenzátory (způsobující jejich vnitřní zahřívání) a bylo také zajištěno dobré proudění vzduchu okolo součástek. Ve funkci startovacích kondenzátorů jsou použity keramické typy s delší životností místo kondenzátorů elektrolytických.

Vedle lékařských aplikací se zdroje této nové řady rovněž výborně hodí pro využití v komunikačních a profesionálních audiozařízeních; při odebíraném výkonu do 80 wattů vystačí s chlazením přirozeným prouděním vzduchu, a tudíž pracují nehlučně. K dalším možným aplikacím se řadí testovací a měřicí zařízení, displeje a informační tabule LED.

Řada ZMS100 pokrývá všechna běžně používaná napájecí napětí od 12 do 48 V při účinnosti typicky 90 % a splňuje směrnici ErP, která stanoví spotřebu naprázdno nižší než 0,5 W a průměrnou aktivní účinnost vyšší než 87 %. Jednotky mají výstupní napětí uživatelsky nastavitelná v rozsahu –5/+10 % jako možnost dosáhnout i nestandardních napájecích úrovní. Zdroje ZMS100 dokáží dodat do zátěže výkon 80 W při teplotě okolí 50 °C a chlazení přirozeným prouděním vzduchu nebo případně 100 W při teplotě okolí 50 °C a nuceném chlazení (vyžadují rychlost proudění vzduchu pouze 0,37 m/s při napájení ze sítě 230 Vstř).

Všechny modely splňují požadavky norem pro elektromagnetické rušení po přívodech EN55011-B, FCC třídy B (bez přídavných filtračních obvodů), normy EN60601-1-2 pro imunitu a nesou značku CE v souladu s evropskými směrnicemi LVD (Low Voltage Directive) a RoHS2. Výrobce poskytuje na zdroje této nové řady tříletou záruku. Další informace o těchto produktech najdete na webu výrobce www.uk.tdk-lambda.com/zms.
