Tone Stack Calculator 1.3

Program Tone Stack Calculator 1.3 umožňuje rýchly návrh korekčných obvodov používaných v oblasti akustických frekvencií na zdôraznenie alebo potlačenie signálov v oblasti nízkych, stredných a vysokých frekvencií. Umožňuje realizovať tieto typy korekčných obvodov: Fender, Vox, Marshall, James, E series, Bench a Big muff.

Obvody sa dajú rozdeliť do dvoch skupín. Tie, ktoré korigujú iba nízke frekvencie – Bass a vysoké frekvencie – Treble a tie, ktoré korigujú aj stredné frekvencie – Middle.

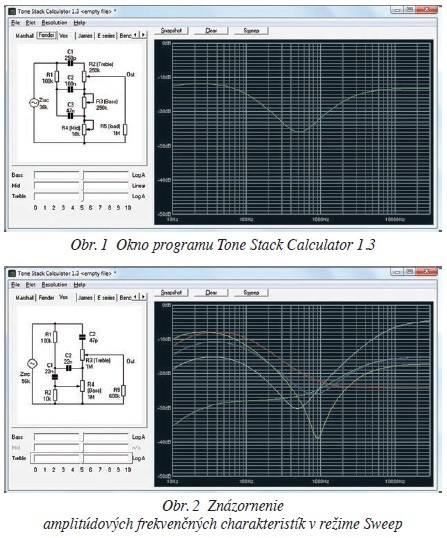

Na obr. 1 je okno po otvorení programu. V okne vľavo je schéma zapojenia korekčného obvodu Fender, vpravo je priebeh amplitúdovej frekvenčnej charakteristiky. Posúvaním bežcov označených Bass, Middle a Treble môžeme zistiť, ako vplýva nastavenie potenciometrov na priebeh amplitúdovej frekvenčnej charakteristiky. Keď klikneme na Sweep, zobrazia sa amplitúdové frekvenčné charakteristiky pre nastavenie potenciometrov na minimálnu a maximálnu hodnotu.

Na obr. 2 sú amplitúdové frekvenčné charakteristiky – zodpovedajú týmto nastaveniam (Ide o obvod typu Vox):

• zelená bass = 0, treble = 50
• žltá bass = 100, treble = 50
• červená bass = 50, treble = 0
• biela bass = 50, treble = 100
• modrá bass = 50, treble = 50

Keď chceme zmeniť farbu priebehu, otvoríme záložku Plot a v nej klikneme na Set colour a vyberieme si požadovanú farbu.

V prípade, že chceme zobraziť v rôznych farbách charakteristiky v režime Sweep, postupujeme takto: otvoríme záložku Plot a klikneme na Cycle colorous automaticaly, spustíme zobrazenie kliknutím na Sweep, postupne klikáme na Snapshot a potom znovu klikneme na Sweep.

V schéma zapojenia môžeme zmeniť hodnoty súčiastok tak, že urobíme dvojklik ľavým tlačidlom myšky na súčiastku, ktorej hodnotu chceme zmeniť. Objaví sa okno, v ktorom urobíme požadovanú zmenu.

Zobraziť amplitúdové frekvenčné charakteristiky môžeme v troch stupňoch presnosti – Low, Medium a High.

Program Tone Stack Calculator 1.3 patrí k malým, ale užitočným programom, ktoré uľahčujú prácu konštruktérom elektroakustických zariadení v profesionálnej aj amatérskej oblasti. Veľkou výhodou je jednoduchosť, nenáročná obsluha aj za cenu niektorých nedostatkov, ako je napríklad absencia kurzorov, ktorými by sa dali určiť hodnoty napäťového prenosu pri rôznych frekvenciách.

Program je možné stiahnuť na webových stránkach (www.duncanamps. com). Softvér je chránený copyrightom. Hobisti a nezárobkové organizácie nepotrebujú na používanie softvéru žiadnu licenciu. Duplikovanie alebo kopírovanie tohto softvéru je zakázané vrátane distribúcie na CD a webových stránkach.

Na rovnakej webovej adrese sa nachádzajú aj ďalšie kalkulátory, napríklad:

• Anode load calculator
• Speaker Impedance Calculator
• PSU Designer II

Okrem toho sa na stránke nachádzajú rôzne informácie o elektrónkach, zosilňovačoch a iné informácie týkajúce sa oblasti elektroakustických zariadení.
