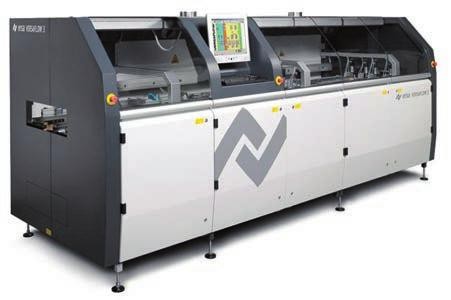

VERSAFLOW 3

Profesionální modulární systém selektivního pájení s výjimečnou technologií

Chcete-li pokrýt všechny své potřeby s přihlédnutím na flexibilitu, pak zvolte konstrukční řešení VERSAFLOW 3, což je plně modulární stroj třetí generace od firmy Kurz ERSA.

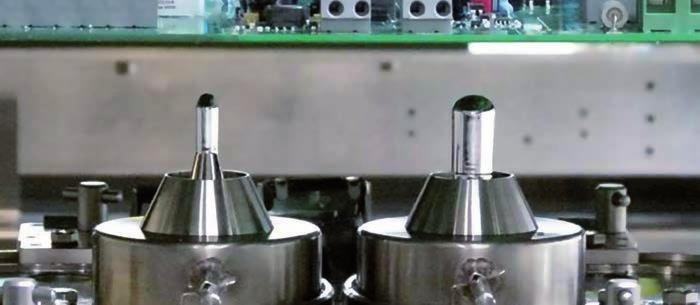

Základní délka stroje se skládá ze standardních modulů – postřikového, předehřívacího a pájecího modulu a segmentového dopravníkového systému. Tuto základní sestavu lze doplnit podle velikosti produkce a požadavku na rychlost jejího zpracování dalšími postřikovými tryskami, předehřívacími a případně pájecími moduly. Maximální konfigurace zařízení VERSAFLOW 3 může obsahovat až tři pájecí moduly, z nichž každý je vybaven dvěma samostatnými lázněmi s pájecí minivlnou. Unikátně je řešen samotný pohyb a řízení pájecí slitiny pomocí elektromagnetického čerpadla, které nevyužívá žádných pohyblivých dílů, které podléhají opotřebení, umožňuje velmi jemné nastavení parametrů pro každý pájený spoj a stabilní hladinu pájecí vlny. Unikátní je i systém 100% dusíkového krytí pájecí slitiny v pájecím hrnci a jeho výsledkem je minimální tvorba oxidů a jemného prachu, což vede k minimálním požadavkům na jeho údržbu.

Dynamické procesní parametry v pájecím modulu, jako je například množství pájecí slitiny, výška pájecí vlny a teplota jsou neustále sledovány a zdokumentovány. Tímto způsobem jsou zajištěny dokonalé tvary pájecích spojů. V neposlední řadě je využíváno pro tvarování pájecích spojů „definovaného odtrhu“ pájecí minivlny, což v kombinaci s využitím elektromagnetického čerpadla u stroje VERSAFLOW 3 přibližuje pájecí proces k nulové chybovosti a perfektní opakovatelnosti.

Před každým pájecím modulem může být nainstalován předehřívací modul. Alternativou k samostatné pájecí vaně s minivlnou je pájecí vana s pájecími komínky pro hromadné pájení. Předehřívací moduly, jakož i jednotlivé pájecí moduly, lze volitelně dovybavit kazetami pro horní konvekční předehřev. Rychlost zpracování lze zdvojnásobit zdvojením dopravníkového systému bez nároku na další podlahovou plochu. V případě, že velikost DPS dovoluje segmentaci předehřevu, může být dosaženo dalšího zvýšení produkce. Jsou-li vyčerpány možnosti volitelných doplňků a po dosažení maximální konfigurace systému, může být zpracováváno současně až 22 DPS na různých místech v systému.
