TECHNOLAM Nan Ya: největší světový výrobce FR4 doplňuje sortiment o IMS

V poslední době se pozornost konstruktérů a výrobců PS zaměřuje na přehřívané desky se signalizačními a osvětlovacími prvky LED. Základem je nejen stabilní bílá reflexní NM na povrchu, ale zejména skladba nosného sendviče. Tento IMS (Insulated Metal Substrate) sestává z tenké vrstvy kovu, zpravidla měděné fólie, ze které se později vytváří struktura vodičů, dále z vrstvy dielektrika, měla by být co nejtenčí kvůli slabému tepelnému odporu, a z vrstvy kovu, sloužící k odvádění tepla, kvůli hmotnosti většinou z hliníku.

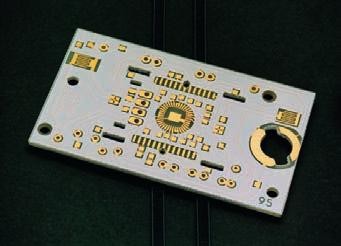

Obr. Typické osazení plošného spoje IMS v sestavě LED bílá antireflexní NM SD 2491 TSW

Tepelná vodivost v izolační vrstvě je vytvářena pomocí vhodných plnidel – čím vyšší je jejich podíl, tím vyšší je tepelná vodivost. Toto pravidlo však má své hranice. U základního materiálu musí být zajištěna dostatečná přilnavost mědi a izolační vrstva musí vykazovat dostatečně vysokou dielektrickou pevnost.

Základní materiály Nan Ya s vysokou tepelnou vodivostí se opírají o bezhalogenový pryskyřicový systém, Tg 125 ºC (DSC), jsou uvedeny v seznamu UL94 V-0. Při UL-testech týkajících se přilnavosti mědi a termické odolnosti obstály všechny materiály Solder Limit Test 288 ºC / 60 s. Dielektrická pevnost činí minimálně 3 kV.

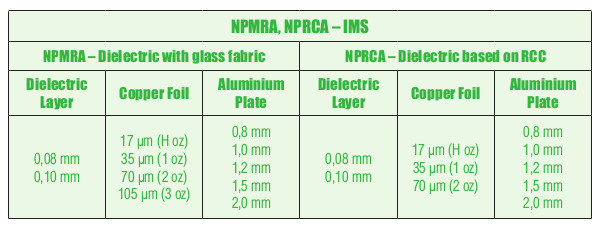

Nan Ya nabízí dvě varianty dielektrické vrstvy, které jsou silné buď 80 μm, nebo 100 μm – v závislosti na obsahu pryskyřice. První varianta spočívá v použití skleněných vláken 106 s označením NPMRA, které mají tepelnou vodivost 2 W/mK. Typ NPRCA je vyráběn na principu měděných fólií s pryskyřičnou vrstvou, neobsahuje tedy skleněnou tkaninu, a tím dosahuje tepelné vodivosti 3 W/mK.

•  výstupní materiál: 1 080×1 240 mm
•  tloušťka hliníkové vrstvy: 1,0 mm, 1,5 mm
•  vrstvy mědi: 35 μm, 70 μm

Další kombinace síly základní vrstvy a vrstev mědi je možné dohodnout s výrobcem.
