Odborný časopis a portál zaměřený na vývoj a výrobu elektroniky Požadavky na spolehlivé a trvanlivé identifikování desky plošných spojů odolné proti padělání v současnosti stále rostou. Většinou se desky identifikují označením čárovým nebo jiným kódem, který je nanesen na povrch desky. Neustále se zvyšující hustota desek však činí tento způsob identifikace stále obtížnějším, protože na desce nezbývá dostatek volného místa pro takové označení. Kromě toho je zde reálné nebezpečí, že značení desky časem zmizí nebo se stane nečitelné, a v neposlední řadě také není odolné proti padělání.
Firma Beta LAYOUT nyní nabízí lepší možnost identifikace desek pomocí patentovaného procesu zvaného Magic- -PCB®. Během tohoto procesu se do desky vloží RFID čip pomocí automatického stroje speciálně vyvinutého pro sériovou výrobu. Čip je zabudován do desky plošných spojů během prvních výrobních procesů desky, čímž je umožněna její identifikace a sledovatelnost od začátku výroby. RFID čip je zabudován do FR4 materiálu desky, takže není potřeba mít volné místo na povrchu desky. Protože čip nemůže být později odstraněn, aniž by se deska poškodila, zvyšuje popsaný proces bezpečnost tohoto způsobu identifikování desek. Čip může být napojen na anténu v podobě jednoduchého obrazce vytvořeného plošným spojem na desce, čímž se zvětší vzdálenost pro čtení a zapisování od 2 mm do 5 m. Označení desky pomocí RFID čipů je velmi spolehlivé a nabízí také neviditelnou ochranu desky proti padělání. VHF technika, která je dnes globálním standardem, umožňuje použití této techniky po celém světě.

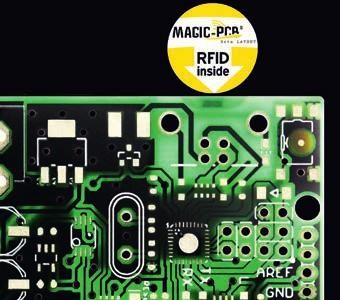

Obr. 1 Ukázka desky se zabudovaným RFID čipem (u horního okraje desky pod šipkou)
RFID čip může nést všechny potřebné informace o desce, jako je výpis materiálu, schematické zapojení či údaje o návrhu desky, navazující informace o produktu, výrobci, záruce, historii oprav a aktualizacích, data o uživateli, pokyny pro likvidaci atd. Čtecí zařízení umožňuje čtení těchto informací v jakékoliv chvíli, bez vizuálního kontaktu. Další, nové informace mohou být pochopitelně zapsány do čipu kdykoliv později. Během instalace u zákazníka může být deska přiřazena k určitým modulům a nová data zapsána do čipu. RFID čip zajišťuje všechny údaje o výrobku až do konce jeho životnosti, čímž umožňuje sledovat elektronická zařízení, chránit výrobek proti padělání, stejně jako třídit použitý materiál desky při recyklaci v souladu se zapsanými informacemi.
Firma Beta LAYOUT nabízí VHF RFID Starter Kit, který obsahuje reader/ writer a software pro profesionální začátek s RFID technologií.
Beta LAYOUT detailně popisuje Magic-PCB® proces na svých stránkách PCB-POOL® Internet shop, zatímco potřebné hardware se prodává na eSTORE. Výroba s aplikačním zařízením s licencí od Beta LAYOUT je k dispozici jak pro výrobce desek, tak pro vývojáře a výrobce elektroniky.
