Odborný časopis a portál zaměřený na vývoj a výrobu elektroniky Saki Corporation, společnost známá svými zařízeními pro optickou inspekci, představila na veletrhu productronica své nové 3D produkty pro automatickou optickou inspekci, kontrolu pájecí pasty a x-ray inspekci.
Mezi nimi byl i nový 3D automatizovaný optický inspekční systém určený do výrobní linky. Má novou konstrukci, přichází ve 3 konfiguracích a velikostech, a navíc má i model pro dvojitou výrobní linku a 3D snímací hlavu s možností boční kamery. Tento AOI systém provádí nejen inspekci, ale zajišťuje také měření součástek s výškovým rozsahem 0 až 20 mm, při rozlišení 1 μm. Jedná se o nejrychlejší dostupný 3D AOI systém s průměrnou dobou taktu 18 sekund. Zachytí i ty nejproblematičtější defekty, jakými jsou např. nadzdvihnuté vývody, rozdílné výšky atd.
Expert na čištění, společnost MicroCare Europe, uvedla zcela nový odstraňovač nečistot po pájení. Ten je určen pro čištění desek plošných spojů v automatických čističkách. Používá unikátní patentované složení, které umožňuje čistit desky rychleji, lépe a za nižší cenu, přičemž splňuje stále přísnější pravidla evropské legislativy.

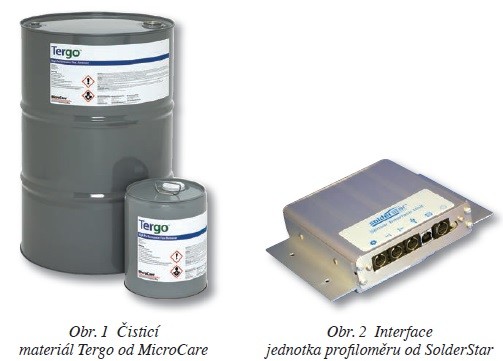

Nový produkt MicroCare Tergo™ High Performance Flux Remover je nehořlavá kapalina pro čištění při nízkých teplotách, která obsahuje netěkavý přípravek. Ten je speciálně upraven za účelem čištění nečistot po pájení. Je to univerzální čisticí prostředek, který je účinný dokonce i na vodou ředitelných nátěrech. Jeho druhotnou aplikací je odmašťování a může být použit i pro odstranění slabé oxidace a zašlých skvrn z povrchů. Tergo™ High Performance Flux Remover je kompatibilní s tradičními čisticími procesy, takže nevyžaduje žádné úpravy zařízení. Tím je určen k nahrazení různých starších chemických prostředků, které už nevyhovují s ohledem na ochranu životního a pracovního prostředí, bezpečnost použití a ekonomiku čištění.
Více informací o produktech firmy MicroCare: www.microcare.com
SolderStar, společnost zaměřená na vývoj a výrobu teplotních profiloměrů určených pro bezolovnatý elektronický průmysl, představila na productronice svá nejnovější zařízení pro reflow pájení.
Mezi ně patřil měřicí systém Automatic Profiling System (APS) určený pro profilování každé desky plošných spojů, která je v konvenční reflow peci pájena. Tento systém umožňuje 100% kontrolu teplotních profilů, automatickou analýzu profilů a kontrolu, zda výrobní parametry odpovídají požadovaným limitům. Jeho software sleduje průchod DPS skrz pec, čímž umožňuje získat nejpřesnější výpočet profilu, jakého je možné během výroby dosáhnout.
Více informací: www.solderstar.com
Obrovská investice do výzkumu a vývoje přinesla firmě Electrolube své ovoce v podobě řady nových materiálů pro povrchovou ochranu, včetně nového dvousložkového materiálu označeného prefixem ,2K‘. Tato řada sestává ze tří výrobků, které splňují požadavky specifikace IPC-CC-830.
2K100 je dvousložkový materiál pro všeobecné použití, který nabízí vysokou pružnost a nízké pnutí v rozsahu teplot –40 až +100 °C. Povlak je hydroskopický a vykazuje výbornou odolnost vůči soli, kondenzaci a chemikáliím.

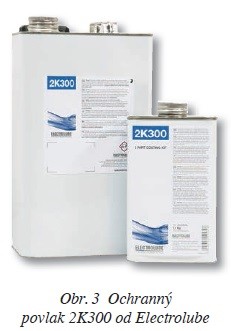

Dvousložkový materiál 2K300 je také hydroskopický s vysokou odolností vůči kondenzaci, soli a chemikáliím, ale nabízí vylepšenou teplotní odolnost v rozsahu –40 až +130 °C.
Dvousložkový materiál 2K500 je určen pro nejnáročnější aplikace, kde jsou vyžadovány nejenom dobré mechanické vlastnosti, ale také dobrá otěruvzdornost spolu se zvýšenou teplotní odolností v rozsahu –40 až +140 °C. Tento materiál má také dobrou přilnavost k jakékoliv podložce a navíc vyniká odolností proti teplotním šokům.
Více informací na stránkách: www.electrolube.com
Německá společnost Bungard Elektronik, která kdysi jako první na světě začala dodávat mědí laminované desky opatřené fotocitlivou vrstvou pro výrobu desek plošných spojů, je už mnoho let známá svými výrobky pro prototypovou výrobu, které jak jednotlivě, tak v podobě kompletních výrobních linek dodává doslova do celého světa. V současné době firma velmi úspěšně uskutečňuje velké dodávky svých zařízení do rozvojových zemí (například Namibie nebo Etiopie), které jsou z velké části financovány prostřednictvím mezinárodní pomoci. Robustní, ale jednoduché provedení a přijatelná cena se ukázaly jako osvědčený recept a společnost Bungard Elektronik tak je i po tolika letech se svými produkty velmi úspěšná.
Více informací: www.bungard.de

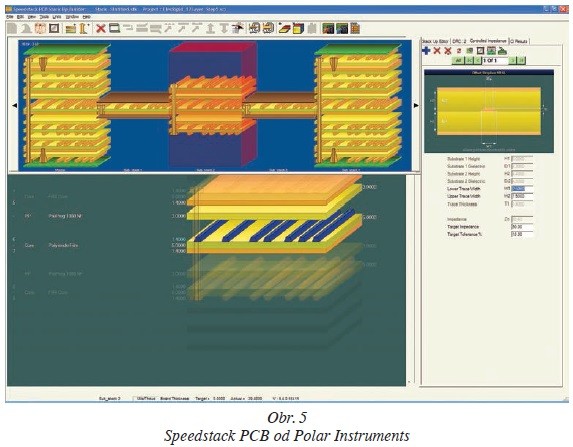

Anglická firma Polar Instruments se nemůže měřit co do velikosti s velkými firmami v oblasti CAE a CAM softwaru, a přece se jedná o významného dodavatele softwaru pro výrobu elektroniky, konkrétně holých desek plošných spojů. Její precizní software je zaměřen na zjištění signálové integrity navržené desky a na správné složení vrstev desky a fyzických rozměrů plošných spojů tam, kde je potřeba vyrobit desku s řízenou impedancí. Software bere v úvahu i detaily, jakými se jiní výrobci podobných programů netrápí – skutečný profil plošného spoje, drsnost povrchu mědi, detailní parametry použitých materiálů atd. Kromě toho firma dodává měřicí zařízení na vyhledávání problémů na osazené desce a pro testování osazených desek.
Více informací najdete na stránkách: www.polarinstruments.com
Firma NeVo, výhradní zástupce tchajwanské společnosti Shenmao v Evropě, se zaměřuje na poskytování řešení specifických problémů spojených s technologiemi pájení. V jejím sortimentu je např. speciální pasta určená pro pájení LED komponentů, která se vyznačuje vysokou konzistencí s minimálním počtem tzv. voidů. Ty jsou většinou plynného skupenství, mají špatnou tepelnou vodivost a jejich přítomnost v pájeném spoji významně ovlivňuje přenos tepla mezi LED elementem a deskou, čímž se výrazně ovlivňuje chlazení LED součástek. Firma NeVo má ve svém výrobním programu také nejvíce rozšířené bezolovnaté i olovnaté pasty, jejich varianty s nízkou či vysokou teplotou tavení a pasty pro specifické aplikace (LED, PoP, Wafer Bumping apod.). Kromě pájecích past nabízí firma také pájecí dráty, BGA kuličky, fluxy a stále žádanější solder preforms.
Více informací o produktech společnosti NeVo: www.nevo-solder.com
