Embedded moduly pro všechny aplikace

Firma OaxiS production s. r. o. distribuuje produkty firmy TQ již od roku 2012. TQ má jeden z nejširších sortimentů embedded modulů pro vaše aplikace. Společnost TQ zásadně dbá na kvalitu svých produktů a na dlouhodobou dodávatelnost. Před 20 lety vznikly první moduly, které firma svým OEM zákazníkům dodává dodnes.

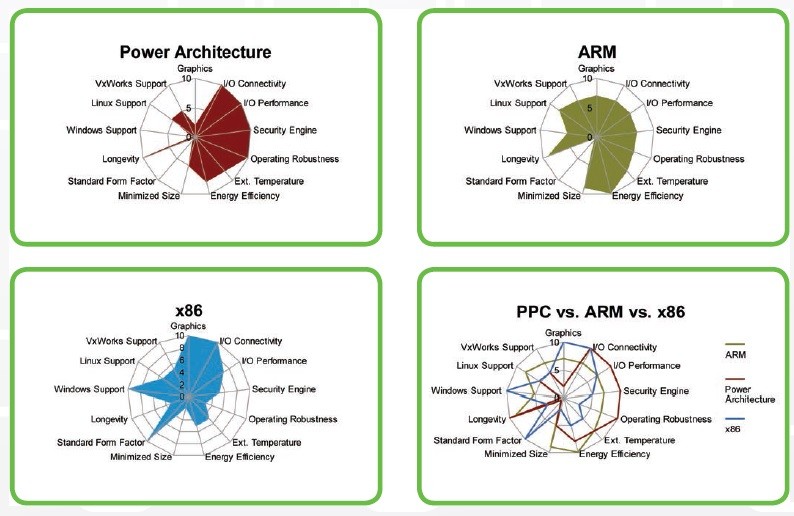

Na následujících obrázcích vidíte porovnání mezi technologií ARM, POWER a X86, které je velmi vypovídající (věříme, že textům v angličtině porozumíte).

Moduly patří k nejmenším svého druhu s průmyslovým rozsahem pracovní teplot a jsou opatřeny kvalitními konektory použitelnými až do 30 G. Nemusí se tedy k základní desce šroubovat.

ARM – „Univerzální“ použití pro většinu aplikací včetně implementace některých protokolů, např. IEC61850. Většina používaných procesorů je od firmy Freescale. Od výkonově nejmenších s procesorem i.MX 28 až po i.MX7 Cortex A7 a velmi výkonný modul s LS102x. Spotřeba se pohybuje od 1 do 4 W. Velkou předností všech modulů je vyvedení všech pinů procesoru na konektor modulu. Nejste „okradeni“ o žádný důležitý signál.

Praktické aplikace jsou tam, kde potřebujete grafiku (až HD), použít dva displeje z jednoho procesoru, malou spotřebu, připojit kameru nebo uplatnit bezpečnostní funkce s certifikovanými OS (až SIL4), popř. redundantní protokol.

Moduly ARM se uplatní v následujících oblastech:

• Energetika
• Bezpečnostní aplikace
• Průmysl a automatizace
• Měření
• Lékařství
• Automatizace budov
• Logistika a transport
• Letectví

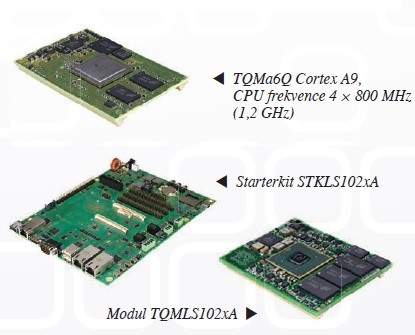

Posledním typem vývojové řady ARM je modul ARM Dual Cortex A7 TQMLS 102x, procesor Layerscape LS102xA. Dodání opět se starterkitem STKLS102xA. Dodávatelnost modulu je více než 15 let.

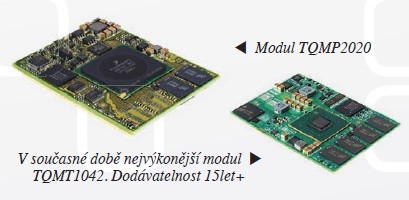

POWER – Velice výkonné moduly pro výpočetní aplikace, přenos a zpracování dat s minimální účastí na grafice. Mezi nejvýkonnější dnes patří modul TQMT1042. Vysoké rychlosti a malé spotřeby je dosaženo technologií 28 nm. Procesor 4 × 1,4 GHz, 5× Gb ethernet, sběrnice PCIe, eSPI, I2C, časová synchronizace IEEE1588 a další. Nejčastěji jsou doposud používány moduly TQMP2020 s procesorem P2020 nebo MPC5200.

Moduly POWER se uplatní v následujících oblastech:

• Telekomunikace
• Vojenství a letectví
• Lékařství
• Doprava, SIL certifikace
• Průmysl a automatizace
• Energetika

X86 – V nabídce jsou moduly COM expres compact module type 6 a type 10. Rychlost procesoru zde dosahuje až 3,2 GHz. Použity jsou známé procesory ATOM a Intel. Hardwarové kity dodáváme pod názvem:

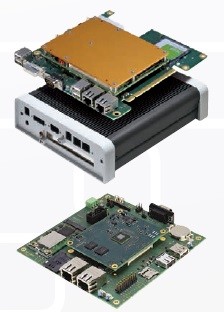

• COMkit založené na technologii COM express. Jedná se o modulární koncept s procesorem ATOM až po Intel Core i7. Produkt může být dodáván včetně několika typů skříněk.
• EVALx1000 s procesorem Intel Pentium SoC X1000, velmi malý odběr, určeno pro jednoduché aplikace.
• Qkit na bázi typu Qseven (Q7) s procesorem ATOM nebo AMD. Určeno pro průmyslové PC.

Závěrem dovolte zdůraznit některá fakta:

Embedded moduly firmy TQ vám umožní rychlý vývoj vaší aplikace se spolehlivým hardwarem.

Podívejte se na internetové stránky www.TQ-group.com nebo www.oaxispro.cz, kde naleznete všechny produkty a potřebná data ke stažení.

Ke všem modulům jsou k dispozici starterkity pro odzkoušení vaší aplikace. OaxiS a TQ vám vždy budou nápomocni při výběru embedded modulu. Podporu lze očekávat ve formě stálé pomoci týkající se HW i SW, poskytnutí schémat starterkitu (Altium, pdf), zapůjčení starterkitu a návštěvy odborníků a PM u vás ve firmě.

Teď už je zapotřeb í pouze začít!
