Generátory Tektronix

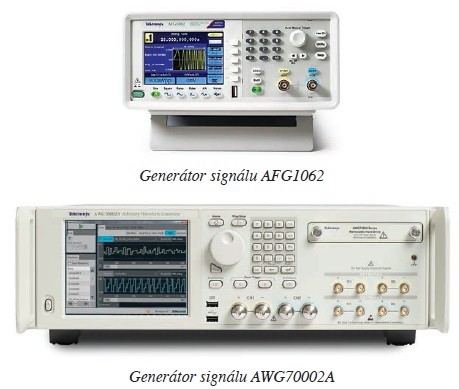

Firma Tektronix uvedla během podzimu na trh tři nové modely arbitrary generátorů (generátory libovolného průběhu). Prvním přírůstkem je AFG1062 patřící do třídy levných přístrojů. Za cenu málo přes dvacet tisíc je k dispozici dvoukanálový přístroj s frekvenčním rozsahem 1 μHz až 60 MHz pro sinus, 30 MHz obdélník.

Arbitrary průběh může být složen z 1M bodů v paměti, vybavovací rychlost je 300 MSa/s. Náběžná a spádová hrana je rychlejší než 8 ns, D/A převodník má rozlišení 14 bitů. Výstupní obvody poskytují amplitudu 2 mVp-p až 10 Vp-p v celém rozsahu, pro frekvence menší než 25 MHz je amplituda dokonce dvojnásobná 20 Vp-p. SW pro tvorbu vlastních průběhů je k dispozici zdarma. Vlastní průběhy lze do přístroje přenést na USB flash disku nebo přímo z PC také pomocí USB portu. V přístroji je integrováno 50 předdefinovaných průběhů, standardem jsou i základní modulace (AM, FM, PM, ASK, FSK, PSK, PWM).

Další dva modely přibyly v nejpopulárnější rodině AFG3000. Zde Tektronix nově nabízí řešení pro rychlost výstupu 150 MHz sinus nebo 100 MHz obdélník v jednokanálovém i dvoukanálovém provedení (AFG3151C a AFG3152C).

AFG3000 tak nabízí již 6 různě rychlých modelů – 10 MHz, 25 MHz, 50 MHz, 100 MHz, 150 MHz a 240 MHz. Model AFG3011 pracuje pouze do 10 MHz, ale s amplitudou až 40 V špička-špička, respective 20 V špička-špička pro impedance zátěže 50 Ω. Generátory AFG3000 jsou určeny pro nejběžnější použití s mezní frekvencí až 240 MHz, vybavovací rychlost je max. 2 GSa/s, paměť průběhu 128 K bodů/kanál. To jsou dostačující parametry pro většinu aplikací. Průběh výstupního signálu může být kontinuální, jednorázový nebo burst. Výstupní frekvence může být rozmítána lineárně či logaritmicky, od nižší frekvence k vyšší i naopak v časovém intervalu 1 ms až 100 s. Výstupní signál může být modulován interně i externě, u dvoukanálových modelů jeden kanál může být řídicím pro kanál druhý. Provedení AFG3xx2 zahrnuje dva nezávislé kanály, které lze vůči sobě fázově posouvat o 0–360 stupňů. Signál lze opět vytvořit jak interně, tak programem nebo přenést z osciloskopu. Všechny modely mají USB i GPIB a LAN komunikační rozhraní.

Pro aplikace s pokročilejšími požadavky jsou k dispozici řady AWG5000, AWG7000 a AWG70000. Nejlepší modely mají vybavovací rychlost 10bitového D/A 50 GSa/s z 16 Gbodů paměti.
