Panasonic: Detekce pohybu v matici 8×8

Vestavěné senzory pro detekci náklonu, pohybu, zrychlení, intenzity světla atd. patří do portfolia Panasonic Electric Works (PEW) od nepaměti. Dlouhodobý zájem z mnoha oblastí průmyslové výroby je důkazem kvality a správného zaměření těchto senzorů. Novinkou, která ovšem svojí funkčností výrazně rozšiřuje pole působnosti, je Grid- -EYE – termoelektrický maticový senzor.

Dlouhodobý vývoj v oblasti infračerveného snímání umožnil spatřit světlo světa senzoru, jehož 64 detekčních elementů je uspořádáno do formátu čtvercové matice 8×8 a umožňuje velmi široké možnosti uplatnění.

Na rozdíl od konvenčních, na teplotu citlivých senzorů, které pouze měří teplotu určitého bodu, je Grid-EYE, založený na vlastní MEMS technologii, schopný měřit teplotu individuálně ve všech 64 měřicích bodech. Díky křemíkovým čočkám je možno aktivně sledovat úhel 60° a v něm přesně detekovat nejen přítomnost, ale i pohyb, rychlost a směr pohybujících se objektů. Rozhranní I²C umožňuje snímat detekční zónu 10krát za sekundu a k dispozici je funkce řízeného přerušení.

Rozměry 11,6×4,3×8 mm umožňují vestavbu téměř do jakéhokoliv přístroje, a tak Grid-EYE nachází uplatnění nejen v průmyslu, zabezpečovací technice, ale stává se i součástí domácích spotřebičů (detekce zbytečně otevřené ledničky nebo zapnutého sporáku bez dozoru).

Senzor je citlivý na teplotu od –20 °C až do 100 °C a ve směru k nadřízenému systému je schopen komunikovat přes externí rozhraní I²C (rychlý režim).

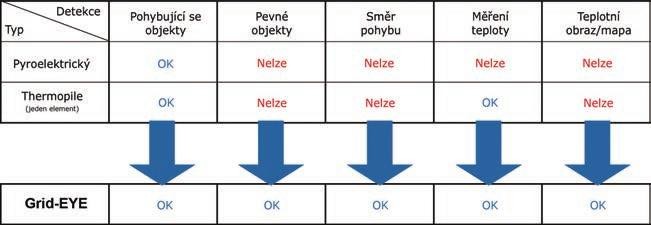

Ve srovnání s termoelektrickými nebo pyroelektrickými senzory nabízí Grid- -EYE výhody, které jsou zvýrazněny v tabulce.

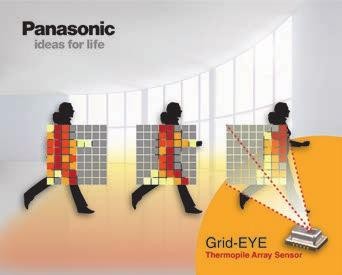

Obr. 1 Grid-EYE – matice 8×8 dokáže detekovat i směr pohybu

Senzory Sunx jsou Panasonic

Vestavěné senzory jsou jen malou částí celkové nabídky. Zájemci najdou v sortimentu PEW nejenom optoelektronické a laserové senzory v různém provedení, ale také induktivní snímače přiblížení, snímače vířivých proudů nebo snímače tlaku. Vše bylo dříve dodáváno pod značkou Sunx, která byla změněna na Panasonic. Vzhledem ke skutečnosti, že se jedná jen o změnu značky a výroba zůstává v továrnách v Japonsku, zůstane i nadále zachován celý sortiment (včetně použitých objednacích čísel). Důležitou změnou je také aplikace náročných vnitrofiremních norem společnosti Panasonic na produkty Sunx – jejich stávající vysoká kvalita tak bude ještě zvýšena, což uživatelům přinese další výhody vedle zvýšení produktivity a zrychlení reakcí na jejich potřeby. Tato změna se týká i laserových popisovačů všech řad. Ať se jedná o lasery FAYb, nebo CO2, jde vždy o výkonné jednotky s velmi malou spotřebou proudu, které se výborně hodí především pro vysoce kvalitní a trvalé označování téměř jakýchkoliv materiálů v hromadné výrobě. V laboratoři PEW jsme zatím, ke spokojenosti zákazníků, dokázali popsat libovolný dodaný materiál.

Relé a další komponenty

PEW patří k největším světovým výrobcům elektromechanických a polovodičových relé pro spotřební elektrotechniku, průmyslovou měřicí a řídicí techniku i pro nejnáročnější aplikace v automobilovém průmyslu a jeho dodavatele.

Obr. 2 S rozměry 11,6×4,3×8 mm lze umístit prakticky kdekoliv

K dalším produktům patří inteligentní, programovatelná časová relé, digitální čítače a komponenty pro průmyslovou automatizaci, od různých spínačů a přepínačů, konektorů pro desky s plošnými spoji, konektorů pro ploché kabely přes ventilátory, spínací hodiny, počítadla provozních hodin až po modulové síťové zdroje.

V sortimentu PEW nechybí komplexní nabídka automatizační techniky, od PLC, dotykových panelů, servo pohonů, zařízení pro UV vytvrzování, ionizéry a mnoho dalšího. Výrobky společnosti Panasonic Electric Works jsou všude kolem nás. Jsou součástí nejnáročnějších průmyslových výrobních linek, ale také se ukrývají ve výrobcích, od hraček až po nejmodernější prototypy automobilového průmyslu.
