Nový modul CPU3240 spoločnosti Contal OK

Contal OK sa už dvadsať rokov zaoberá vývojom, výrobou a predajom elektronických zabezpečovacích systémov. V doterajších systémoch dominovali procesory na báze rodiny 8051, LON technológia spoločnosti Echelon a pre aplikácie vyžadujúce vyšší výkon to bol procesor 386EX firmy Intel. Vzhľadom na búrlivý rozvoj elektroniky v tejto oblasti sme sa tiež rozhodli pre inovačný krok a vyvíjame novú generáciu produktov.

Pre novú generáciu je potrebné vybrať vhodnú súčiastkovú základňu, ktorá je perspektívna z dlhodobého hľadiska, je rozšírená, dobre podporovaná vývojovými prostriedkami. Priemyslovým štandardom sú dnes procesory s architektúrou ARM. Túto architektúru podporujú prakticky všetci významní výrobcovia polovodičov. My sme vybrali ako základ mnohých budúcich produktov implementáciu architektúry ARM9 firmy NXP (predtým Phillips), konkrétne LPC3240.

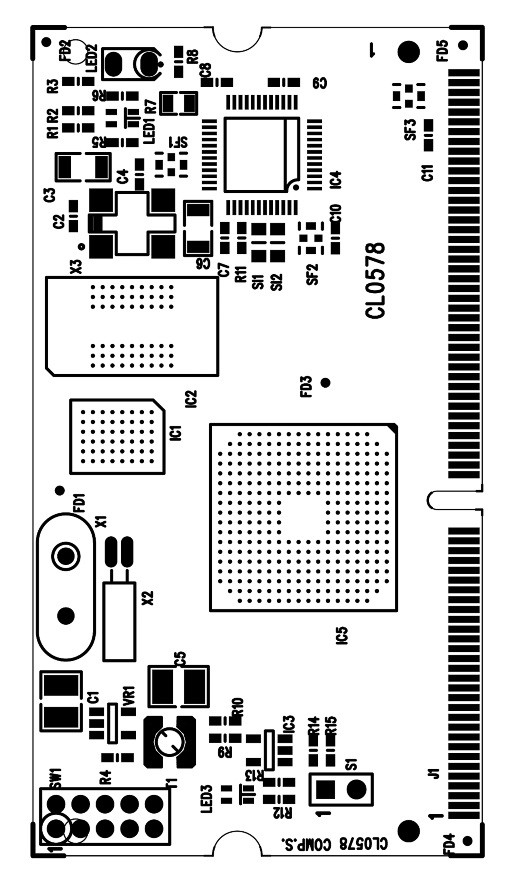

S procesorom LPC3240 sme navrhli modul CPU3240 veľkosti 67,60×36,70 mm so 144 vývodmi, ktorý sa zasunie do konektoru typu DIMM144. Modul obsahuje vlastný procesor pracujúci na frekvencii 208 MHz, 64 MB SDRAM, 64 MB Flash typu NAND, Ethernet 10/100 Mbps, 6 UARTov, I2C zbernicu, SPI interfejs, USB OTG intefejs bez fyzickej vrstvy, 3 analógové vstupy, 2 analógové výstupy (PWM), interfejs pre mikro SD kartu a simulovanú paralelnú zbernicu s 11 adresami, 8 dátami a 5 riadiacimi signálmi. Modul je realizovaný na 6-vrstvom plošnom spoji hrúbky 1 mm, kľúčové súčiastky sú v BGA púzdrach. Pri vývoji plošného spoja bol použitý návrhový systém PADS, verzia 9.1.

Na module bude bežať operačný systémWindows CE, verzia 6.0.
