Odborný časopis a portál zaměřený na vývoj a výrobu elektroniky National Semiconductor představuje novou řadu analogově/digitálních převodníků se šířkou 12 bitů a převodní rychlostí až 3,6 Gsps.
S rychlostí až 3,6 GSPS, je 12bitový A/D převodník typu ADS12D1800 od firmy National Semiconductor prohlašován za nejrychlejšího konkurenta na současném trhu. Obvod je podle slov výrobce dokonce až 3,6krát rychlejší, než jeho nejbližší konkurenti. Spolu s obvodem ADS12D1800 jsou představeny i obvody typu ADS12D1600 a ADS12D1000.
Základní technické vlastnosti obvodu ADS12D1800:

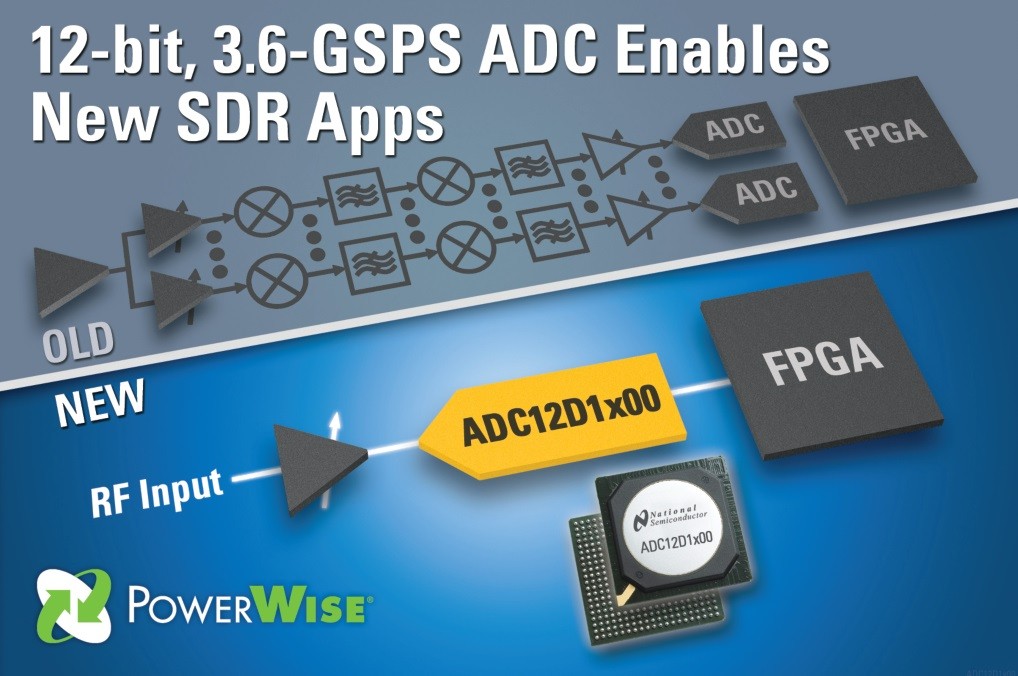

Obr. 1. 12-bit, 3,6 GSPS ADC pro novou generaci SDR aplikací
Součástí specifikace nové řady obvodů je dynamický výkon až –147 dBm/Hz noise floor, 52 dB noise power ratio (NPR) a –61 dBFS intermodulation distortion (IMD). Tyto vlastnosti přímo předurčují obvody pro použití v aplikacích jako jsou softwarové přijímače – označované jako SDR (software-defined radio).ADC rovněž nabízí 57,8 dB SNR, 67 dBc SFDR a 9,2 ENOB při 125 MHz. Energeticky propracovaný a účinný design vyžaduje jen 2,05 W na kanál.
K dispozici jsou rovněž kompatibilní obvody ADC12D1600 a ADC12D1000. Typ ADC12D1600 umožňuje jednokanálovou konfiguraci se vzorkovací frekvencí až 3,6 GSPS (Giga-Samples Per Second), nebo dvoukanálovou konfiguraci při maximální vzorkovací rychlosti 1,6 GSPS. Rovněž se může chlubit hodnotami jako je –147,5 dBm/Hz noise floor, 52 dB NPR a –63 dBFS IMD. Jeho příkon je pouhých 1,9W na kanál a nabízí 58,6 dB SNR, 68 dBc SFDR a 9,3 ENOB při 125 MHz.
Obvod ADC12D1000 umožňuje jednokanálovou konfiguraci se vzorkovací frekvencí až 2,0 GSPS nebo dvoukanálovou konfiguraci při maximální vzorkovací rychlosti 1,0 GSPS. Rovněž se může chlubit hodnotami jako je –147,5 dBm/Hz noise floor, 52 dB NPR a -66 dBFS IMD. Jeho příkon je dokonce pouhých 1,7 W na kanál a nabízí 59,1 dB SNR, 70,5 dBc SFDR a 9,5 ENOB při 125 MHz.
Uvedené obvody jsou schopny práce od napájecího napětí 1,9 V a integrované dva kanály mohou pracovat jak ve zcela samostatném režimu, tak v režimu prokládání, čímž je možné dosáhnout vyšších vzorkovacích frekvencí.
Součástí těchto čipu jsou obvody zajišťující synchronizaci více ADC, programovatelné zesílení a nastavení offsetu každého kanálu jednotlivě. Integrovaný Track-and-Hold zesilovač a rozšířená následná kalibrace umožňují zajištění velmi vyrovnaných charakteristik dynamických parametrů pro vstupní frekvence vyšší než 2 GHz a zároveň zajišťují mimořádně nízkou převodní chybu.
