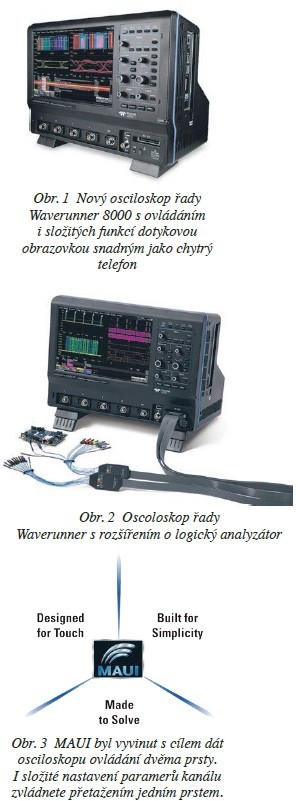

Odborný časopis a portál zaměřený na vývoj a výrobu elektroniky Teledyne LeCroy řady WaveRunner 8000 s šířkou pásma od 500 MHz do 4 GHz přináší rozsáhlou nástrojovou sadu spolu se zdokonaleným uživatelským rozhraním a ovládáním. WaveRunner 8000 má nejrozsáhlejší a nejpropracovanější soubor nástrojů ve svém oboru. Jako první z rodiny Teledyne LeCroy uvádí na trh novou generaci uživatelské rozhraní MAUI. Přidáním vlastnosti OneTouch (ovládání jedním dotykem) k rozhraní MAUI se stává nastavení potřebných parametrů měření neuvěřitelně jednoduchým.
Standardní soubor matematických, měřicích, ladicích a dokumentačních nástrojů poskytuje nepřekonatelné schopnosti analýzy. Aplikačně-specifické balíčky umožnují zefektivnit ladění pro všechny návrhové či validační scénáře. Balíčky jako například digitální filtrování, spektrální analýza, analýza spínaných zdrojů a mnoho dalších.
Pokročilé možnosti přizpůsobení umožňují použití uživatelsky definovaných parametrů a matematických funkcí, které poskytují jedinečné a neomezené schopnosti analýzy.
Prostředí MAUI rozšiřuje letitou tradici inovací uživatelského rozhraní společnosti Teledyne LeCroy. Novinka One- Touch zpříjemňuje měření a ovládání obecně, a to díky zpřístupnění všech běžných operací jediným dotykem displeje.
Revoluční vlastnosti drag-and-drop (táhni a pusť), které dovolují kopírování a nastavení kanálů, matematických funkcí a parametrů měření, aniž by uživatel musel mezitím zvednout prst z dotykové obrazovky. Běžná gesta, jako je táhnutí a puštění, přibližovaní roztáhnutím prstů nebo i rychlý horizontální posun signálu „švihnutím“ prstu do strany po obrazovce, dovoluje naprosto instinktivní interakci s osciloskopem. Tlačítko „Přidat nový“ pak umožňuje rychle vytvořit analogový kanál, matematické funkce nebo například parametrické měření, zatímco rychlé strhnutí záložky kanálu, či parametru, prstem směrem dolů danou položku vypne. MAUI s OneTouch tak přináší jedinečnou sadu dotykových gest, která zjednodušují nastavení měření a přináší nepřekonatelnou efektivitu a intuitivnost při provozu osciloskopu.
K vyřešení všech možných záležitostí u testů přenosu sériových dat je k dispozici široká škála aplikačních balíčků, od automatizovaných balíčků shody až po sady nástrojů pro flexibilní ladění.

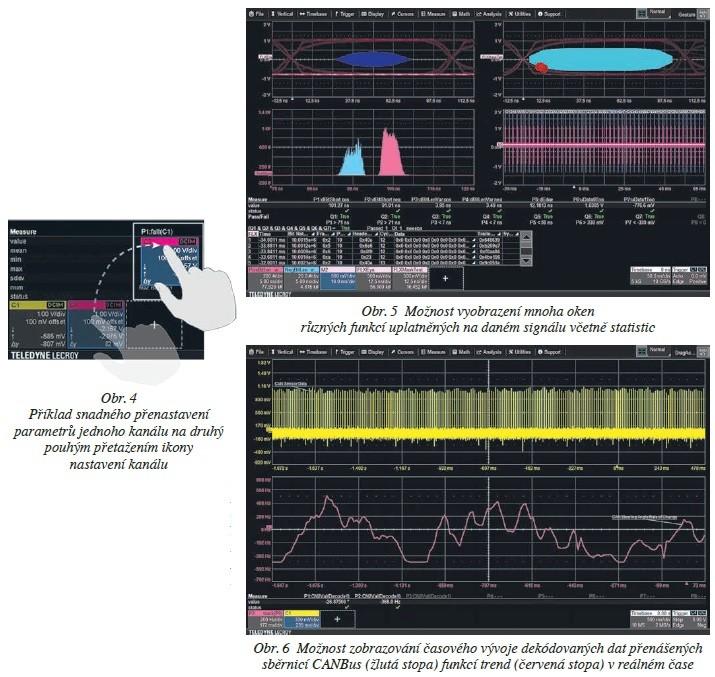

Můžete tak komplexně testovat a analyzovat protokoly, dekódovat přenášené informace, odměřovat nespočet parametrů, to vše v detailním pohledu přímo na displeji v reálném čase. Sady pro specifická měření protokolů a diagram oka (Eye diagram) jsou k dispozici jako doplněk k nejintuitivnějším trigger a decode (spouštění a dekódování) balíčkům v tomto průmyslovém odvětví. Nové balíčky pak mají název TDME (Trigger, Decode, Measure & Graph a Eye diagram). Izolování událostí je velice jednoduché díky barevně rozlišovaným informacím o kódovaném protokolu sériové sběrnice v horní části analogových nebo digitálních průběhů.
Novinkou pak je i barevně rozlišená, vysoce interaktivní tabulka dekódovaných informací. Lehko tak naleznete, ke které sběrnici data patří a jednoduchým dotykem obrazovky můžete dál pracovat s požadovanými informacemi, zobrazit detaily, otevřít v textovém náhledu, kopírovat apod.
Časování a sběrnicové měření umožňují rychlé a snadné charakterizace sériového datového systému. Naměřená data lze vykreslit do grafu ke sledování změn průběhu systému v čase. Lze také identifikovat fyzikální anomálie vrstev testováním masky diagramu oka, za pomoci lokátoru selhání masky. Je možné zobrazovat až 4 různé Eye diagramy v jednu chvíli v reálném čase.
Špičkový vzorkovací kmitočet 40 GS/s umožňuje podrobnou rekonstrukci hrany i pro signály s nejrychlejšími časy vzestupu (rise time). Dlouhá paměť umožňuje maximální vzorkovací frekvence, které mají být udržovány u delších časových základen. Hluboká paměť 128 Mpts je ideální pro ladění dlouhodobého chování vysokorychlostních sériových datových sběrnic. Modely označené písmenem „M“ vám tak zajistí dostatečný výkon i pro ty nejnáročnější úlohy.
Unikátní Q-Scape architektura pro vícezáložkové varianty zobrazení na obrazovce urychluje pochopení vašeho návrhu díky 4násobnému počtu zobrazovaných ploch. Pořízené a vypočtené průběhy mohou být umístěny na kterékoliv ze čtyř různých „vícezáložkových“ obrazových plochách osciloskopu s individuálně volitelnými styly roštu pro každou záložku. Samozřejmostí je pak jednoduché přesunutí průběhů do různých záložek pomocí funkce táhni a pusť. Osciloskop podporuje externí pracovní plochu s rozlišením Ultra HD ( UHD) 3840 × 2160 obrazových bodů.
Díky rozšíření XDEV mohou být programy třetích stran zcela integrovány do výpočetního a měřicího toku dat osciloskopu.
Je možné vytvářet vlastní matematické funkce a parametry pomocí programů C / C ++, MATLAB, Excel, JScript nebo Visual Basic bez opuštění aplikace osciloskopu a výsledky zobrazovat hned přímo na osciloskopu v reálném čase.
Podrobnější informace o osciloskopech Teledyne LeCroy WaveRunner 8000 lze nalézt na teledynelecroy.com/wr8000 nebo na webových stránkách společnosti Blue Panther s. r. o., českého zástupce společnosti Teledyne Lecroy.
