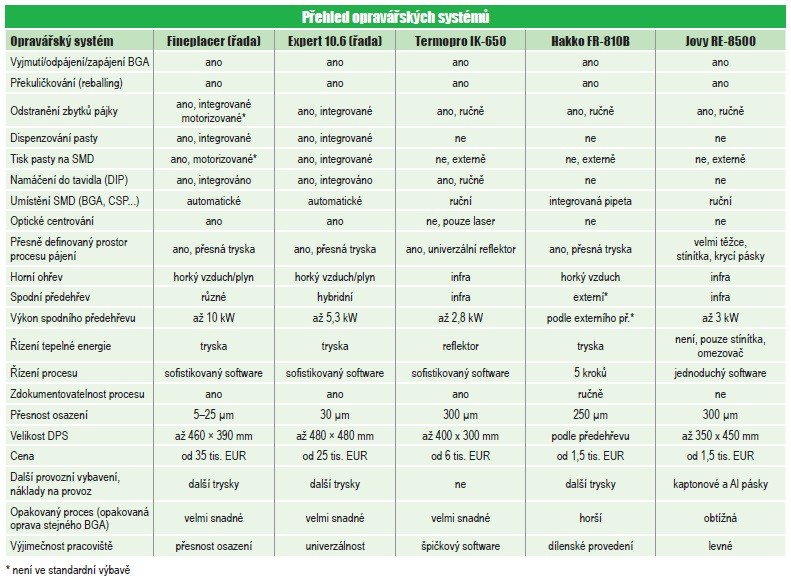

Odborný časopis a portál zaměřený na vývoj a výrobu elektroniky Na trhu si lze vybrat z mnoha opravářských systémů na opravu BGA pouzder, zvláště pak v současné době i od asijských výrobců. Výběr vhodného pracoviště není tak jednoduchý. Pro výběr opravářského systému pro vaši dílnu či provoz musíte zohlednit dvě základní věci. Nejprve co potřebujete opravovat a poté ekonomickou náročnost, tj. jestli se vám oprava vyplatí, nebo je jednodušší špatnou DPS zahodit a osadit novou. Když víte, co potřebujete opravovat, tj. jaké součástky a jaký je předpokládaný počet oprav, jsou-li opravy různorodé, nebo se opakují, a víte, kdo bude opravy provádět, potom začněte s výběrem. Měli byste si ujasnit, zdali budete opravovat velké množství typů BGA (např. i bez technické dokumentace), v malých množstvích a jednotlivá pouzdra BGA se nebudou opakovat. Tzn. jedná se o opravy BGA mnoha typů, nebo půjde o omezené množství typů pouzder BGA, ale větší série desek s plošnými spoji, a bude kladen důraz na dokumentovatelnost procesu opravy BGA.

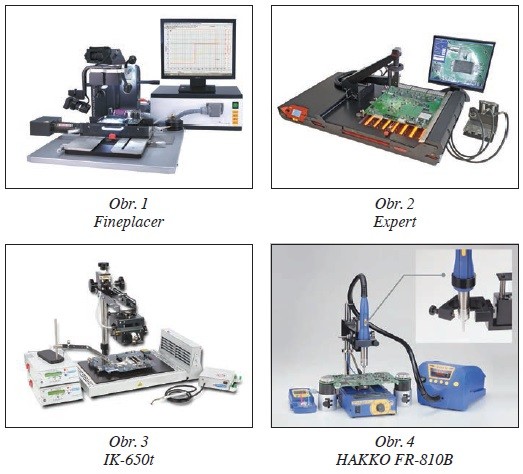

Společnost Finetech od svého založení v roce 1991 nabízí vysoce flexibilní přístup pracoviště v pěti základních variantách: Fineplacer core, core plus, pico, micro rs, matrix rs. Je jednoznačně jedničkou na světovém trhu a nabízí řešení, které žádný konkurent není schopen nabídnout díky přesnosti osazení dokonce od 0,5 μm. Opravářská pracoviště zvládnou i 008004 (0,25 × 0,125 mm). Mezi přednosti patří opakovatelná přesnost osazování, okamžitá vizuální zpětná vazba zkracuje dobu vývoje procesu a krátká doba potřebná k nastavení stroje. Toto profesionální zařízení je vhodné pro velké i střední firmy, pro vývojová pracoviště, výzkumná pracoviště a laboratoře.
Bernhard Martin založil tuto společnost v roce 1982, vyvinul první evropské zařízení na měření objemu lepidla a poté následovaly četné vývoje a patenty v oblasti dávkování a opravy DPS. V průběhu let se rozšířil rozsah zařízení, zavedením doplňujících jednotek a kompletních systémů. V roce 2009 získala MARTIN GmbH společnost FINETECH GmbH, Berlin, včetně veškerého know-how a všech zaměstnanců. Noví majitelé tak rozšířili svůj sortiment o ruční a poloautomatické rework systémy. MARTIN však zůstává samostatnou společností a nadále nabízí své výrobky a služby.
Opravářský systém Expert firma vyrábí ve dvou řadách, poloautomatické pracoviště Expert 10.6 a ruční pracoviště Expert 04.6 a každé pak v několika typech. Systém EXPERT 10.6 byl vyvinut pro spolehlivé a přesné opravy SMD, socketů a konektorů. Inovativní technologie, jako je Advanced Vision Placement (AVP), umožňují spolehlivé pájení a demontáž bez potřeby uživatelského zasahování do procesu pájení. Velikost opravovaných součástek je již od 01005 s přesností osazení 30 μm.
Typické použití rework systémů EXPERT 10.6 je, v závislosti na konfiguraci, oprava mobilních a chytrých telefonů, průmyslové elektroniky, počítačových a serverových desek, telekomunikačních desek aj. Zařízení je vhodné pro velké i střední firmy, pro vývojová pracoviště, univerzity a laboratoře.
Vědecká a technická firma Termopro byla založena v roce 1993 vývojáři a odborníky na elektroniku, kteří prošli praktickou školou v obranném průmyslu ruské armády. Cílem společnosti je zajištění výrobních a servisních firem elektronického průmyslu kvalitním vybavením za rozumnou cenu.
Tento opravářský systém byl vyvinut tzv. „obráceně“, nejprve vědci vytvořili software, jehož základem je tvorba vhodného teplotního profilu s přesným řízením provozní teploty (termodynamická rovnice), a teprve potom vyvinuli vlastní zařízení. Opravářská stanice IK-650 PRO je konstruována jako stavebnice, složená z jednotlivých bloků. Složení lze tedy měnit/rozšiřovat podle potřeb zákazníka. Stanice se zvlášť dobře hodí k práci s deskami širokého formátu, zajišťuje rovnoměrný ohřev a volný přístup k libovolné součástce, umístěné na desce. Typy opravovaných zařízení jsou např. PC motherboard, notebook, laptop, Xbox, PS3, Wii, mobilní telefon, průmyslová aplikace. Vlastní software realizuje multifunkční počítačové řízení stanice v automatickém nebo ručním režimu. Stanice je ergonomická a v provozu pohodlná jak pro zkušeného, tak i začínajícího specialistu. Řídicí software je jedním z nejlepších a výkonnějších na trhu.
Japonská firma HAKKO je výrobce s dlouholetou tradicí (založena 1952) a nelze vůbec pochybovat o kvalitě, spolehlivosti, oblíbenosti u zákazníků nejen v Japonsku, ale po celém světě.
Horkovzdušná stanice FR-810B vytváří v sestavě se stojanem, držákem DPS, speciálními upevňovacími prvky a vakuovou pipetou opravárenské pracoviště. Stanice vyniká vysokým výkonem a velkým objemem vzduchu pro odstranění součástek i z desek s vysokou hustotou osazení. Speciální funkce této stanice je vakuová pipeta pro vyjmutí součástky a indikátor, který řeší přednastavení vyjmutí součástky automaticky, když se pájka roztaví. Profil přetavení se nastavuje ručně v pěti krocích. Systém má velmi dobře propracovanou horkovzdušnou trysku (hlavici). Systém je ideální na opravy v ustálené výrobě osazené DPS, kde se nevyžaduje extrémní přesnost osazení, ale požaduje se spolehlivost opravy a nízké náklady na opravu. V ustáleném režimu oprav není nutná kvalifikovaná obsluha. Zdokumentování procesu je ručním zápisem.
Jovy RE-8500, výrobce Jovy Systems, Asie Pracoviště je určeno pro opravy výrobků jako: mobilní telefon, iPhone, Smartphone, tablet iPad, Samsung Galaxy, Archos, Aneroid aj, dále notebook, laptop a motherboard PC.
Infračervené opravárenské pracoviště RE-8500 je určeno pro opravy SMD součástek, včetně BGA. Pomocí vhodných doplňků lze provést opravy i náročných aplikací, vícevrstvých DPS. Vysoký výkon předehřevu jej předurčuje i na opravy výkonných základních desek. Sestava obsahuje programovatelný spodní a horní předehřev a chladicí ventilátor. Celý proces je možno řídit PC. Na sestavě je možné provádět i reballing BGA. Ideální je pro velmi různorodé spektrum oprav. Nízká cena zařízení je však vykoupena požadavkem na odbornou obsluhu a je obtížná opakovatelnost pájecího procesu.
