Odborný časopis a portál zaměřený na vývoj a výrobu elektroniky S relé se setkáváme v mnoha spotřebičích a jsou základním ovládacím v praxi používaným prvkem. Má jen dva stavy, sepnuto a rozepnuto… speciální polarizovaná relé mohou mít i tři stavy.
Relé jsou komponenty ke galvanickému oddělení okruhů, kdy malým výkonem lze ovládat výkony velké, a to jak proudové, tak i napěťové. Specialistou v této oblasti je společnost Panasonic Electric Works (dále PEW), nabízející širokou škálu typů relé, jejichž záběr začíná u miniaturních relé pro SMD montáž a končí výkonnými typy pro spínání velkých zátěží.
Relé se dělí do několika skupin. Nejčastěji používaná jsou stále relé elektromechanická, u kterých primárním okruhem cívky jsou přes jho kontakty ovládány kontakty na sekundární straně (jho je součást relé, která pomáhá uzavřít magnetický okruh relé, jeho přitažením k cívce dojde k přesunutí kontaktů do sepnutého stavu). Výhodou klasických relé je malý výkon, potřebný k ovládání kontaktů, vysoká elektrická pevnost mezi rozevřenými kontakty a mezi kontakty a cívkou, dosahující až několika tisíc voltů. Výhodou je i minimální ztrátový výkon na spínané straně, kde odpor kontaktů v sepnutém stavu je řádově v setinách až jednotkách ohmů. Kontakty ze speciálních materiálů mají samočisticí vlastnosti (při spínání se vzájemně po sobě posouvají, a tím se čistí) a přispívají k dlouhé životnosti a spolehlivé funkci relé. Mezi nevýhody klasických relé může patřit zpoždění, prodleva, která vzniká po přivedení napětí na primární cívku jejím vybuzením (magnetický obvod se z fyzikálních principů snaží vždy držet stav, ve kterém se nachází).
Proto se používají různé typy elektronických relé, kdy ovládací a výkonový okruh je oddělen optickým členem a používají se moderní výkonové spínací prvky typu MOSFET. Taková relé rychle reagují na požadavek sepnutí i ve vysokofrekvenčních režimech. Jejich nevýhodou může být vyšší ztrátový výkon na sekundární straně, což je důsledek použití polovodičového přechodu, kdy na něm vzniká úbytek napětí v řádu desetin voltu a při větších proudech dochází zákonitě k vyzáření většího ztrátového výkonu. Nejvýkonnější řady jsou vybaveny chladiči pro lepší odvod ztrátového tepla.
Relé jsou nejspolehlivějšími spínacími prvky a společnost PEW neustále pracuje na jejich vylepšování. Používá stále kvalitnější materiály a slitiny pro výrobu kontaktů, což prodlužuje jejich životnost a snižuje přechodový odpor v sepnutém stavu. Nové magnetické materiály pro výrobu cívek zaručují menší příkon pro přitažení, tím se snižuje hmotnost i rozměry relé, což působí příznivě, mj. na životní prostředí.
Relé PEW pracují i ve složitých podmínkách s otřesy, v agresivním prostředí i při zvýšené teplotě. Starší řady pravidelně nahrazují řady nové, u kterých zůstává zachována zpětná kompatibilita v provedení a zapojení kontaktů, takže starší modely lze bezproblémově nahrazovat těmi nejmodernějšími.
V množství dodávaných relé je někdy těžké se orientovat – a proto výrobce pro elektronická relé nabízí bezplatnou aplikaci pro Android i iOS, která usnadňuje volbu správného typu relé pro danou aplikaci. Pro všechny relé jsou na stránkách PEW dostupné tabulky usnadňující jejich optimální výběr.
V dalších řádcích najdete informace o výhodách či nevýhodách jednotlivých produktových skupin, seřazených prakticky do okruhů pro inspiraci při řešení různých druhů projektů.
V aplikacích pro spínání signálů s malými proudy a nízkým napětím lze vystačit s miniaturními relé. Zde má návrhář k dispozici dostatečný výběr relé pro montáž SMD nebo THT s kontakty vyvedenými směrem dolů i do stran. Mezi signálová elektromechanická relé se spínaným proudem do 2 A patří řady GQ, GN, TQ, TX, TXD či TXS, charakterizované vysokou odolností proti průraznému napětí mezi kontakty i mezi kontakty a cívkou až 2500 V. Dále nízký příkon primární cívky i hbitá reakce relé na přivedený ovládací signál. Vysoce spolehlivé modelové řady DS a DS2Y charakterizuje vysoká odolnost vůči prostředí, ve kterém mohou být nasazeny.
Z oblasti relé typu PhotoMOS lze zmínit mikrominiaturní relé řady TSON pro SMD montáž. Tu charakterizuje velmi nízký ovládací proud od 0,2 mA při napájecím napětí 5 V a velmi rychlá reakce.
Všechny tyto modely je možné typicky nasadit v oblasti komunikací, telefonních i bezpečnostních ústředen, v kancelářských přístrojích, lékařské a měřicí technice a v přístrojích spotřební elektroniky.
Typické použití relé z této kategorie je u motorů pro vzduchotechniku, ve výrobě, u kompresorů, ale třeba i v zařízeních kancelářské techniky i výrobcích spotřební techniky či osobní hygieny, jako jsou třeba masážní pomůcky nebo kulmy či fény.
Do této skupiny patří výkonová relé, která spínají proudy nad 2 A. U řad DE, DJ, DK, DQ, DQM, DSP, DW, DW-HL, HC, HE a DY jde o miniaturní modely pro spínaná napětí až do 440 V a s proudy do 16 A. Řada DZ nabízí spínání proudů do 120 A a impulzového proudu 1 000 A při napětích do 276 V. Je-li třeba spínat ještě větší stejnosměrné proudy, relé řady EP s velmi tichým chodem nabízejí až 300 A při napětí do 1 000 V. Špičkový proud při sepnutí relé může dosáhnout až 2 500 A.
Pro použití v solárních elektrárnách díky širokému rozmezí pracovních teplot, pro eskalátorové motory a výtahy je zde řada HE-S, spínající střídavá napětí do 480 V a stejnosměrná do 300 V s proudovou zatížitelností až 35 A na kontakt.
Ze široké nabídky v této skupině lze vypíchnout moderní relé určená pro nabíjecí stanice elektromobilů: řadu HE-PV, pracující s napětím až 277 Vstř nebo 110 V= a s proudy 35/48 Astř či 90 A=.
PEW nabízí širokou řadu relé pro spínání vysokofrekvenčních signálů až do 26,5 GHz (řada RV, RD SPDT, RD TRANSFER) při napětí do 30 V. Řada RD SP6T zvládá frekvence do 16 GHz a vybrané modely až 18 GHz. Modely RN a RA zvládnou frekvence do 6 GHz a jsou určeny pro SMD montáž, modely RJ, RE a RS spínají 2,6, 3,0 a 8,0 GHz a jsou dodávány v provedení pro SMD i THT.
Většina relé má zatěžovací impedanci 50 Ω. Pro některé aplikace v našich podmínkách jsou tu k dispozici i modely se zatěžovací impedancí 75 Ω.
Při návrhu řešení, ve kterých hraje roli bezpečnost a splnění speciálních předpisů, ani zde nepřijdete zkrátka. Bezpečnostní relé splňují doporučení norem o minimální vzdálenosti rozepnutých kontaktů (5,5 nebo 3,0 mm) a vyhovují normám o elektrickém krytí až do IP67: neúmyslný dotyk, odolnost proti vniknutí prachu a ponoření do hloubky 1 m na dobu 30 min. Sem patří modely SFY, SFN4D, SF4D, SF2D a SF3 pro proudy do 8 A a napětí od 30 V= až po 250 Vstř. Řada SFS splňuje požadavky IP54: ochrana proti náhodnému dotyku, částečně krytí proti prachu a odolnost vůči stříkající vodě.
Všechna relé se zapojují do plošných spojů pájením nebo zasunutím do patice.

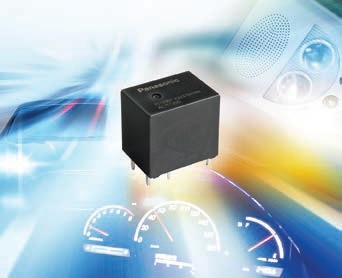

Zvláštní kapitolou v nabídce PEW jsou relé automobilová. Ta musejí splňovat mezinárodně platné předpisy a některá z nich i předpisy výrobců automobilů či jejich příslušenství. Nabídka je tu obrovská a v katalogu lze najít relé signálová, miniaturní i modely spínající velké zátěže.
Společným jmenovatelem je vysoká spolehlivost, odolnost vůči otřesům, prachutěsnost i různé způsoby uchycení. Najdeme tu relé pro povrchovou montáž SMD, pro montáž pájením či usazením do patice, k upevnění šroubem i další způsoby uchycení.
Tato relé jsou dodávána v provedeních pro různé způsoby montáže. Pracují s napětím typicky až do 2 000 V a s proudy typicky do 30 A. Jejich předností je galvanické oddělení ovládacího a ovládaného okruhu a vysoká rychlost reakce. Vazba mezi ovládacím a spínaným okruhem je prováděna optickou vazbou. Na straně řídicí je dioda LED a na straně řízené optické čidlo, jež přes elektroniku ovlivňuje polovodičové výkonové prvky typu MOSFET s nízkou spotřebou. PhotoMOS nemají mechanické kontakty, a jsou tak odolná vůči otřesům. Oproti elektromechanickým relé mají několikanásobně vyšší životnost a při své činnosti nevydávají hluk. Průchozí odpor v sepnutém stavu jsou jednotky ohmů.
Nabídku této kategorie tvoří Photo- MOS zařízení řad SOP4, SSOP, SON, VSSOP a prvky určené ke spínání vysokých výkonů řady AQZ.
Oblast nasazení PhotoMOS je široká a začíná u komunikačních zařízení a bezpečnostních systémů, pokračuje přes medicínskou, měřicí a kancelářskou techniku k robotům a nástrojům, a končí u solárních elektráren a ovládání akumulátorů a generátorů elektrické energie. Stále více se uplatňují při řízení a ovládání chytrých sítí (Smart Grids).
Relé jako součástka má i v dnešní době stále své místo v práci konstruktérů. Díky inovativnímu přístupu společnosti PEW dochází k průběžným inovacím, kdy nové prvky přicházejí s nižší spotřebou, delší životností a dobou mezi poruchami (MTFB), s menšími rozměry i s nižší hmotností. To vše má vliv na spolehlivost aplikací, ve kterých jsou tato relé nasazena, ale i na životní prostředí.
