Microwave Office pro návrh mikrovlnných obvodů

Firma AWR se sídlem v Kalifornii je společnost s celosvětovou působností. Svoje výzkumná a vývojová pracoviště má jak na různých místech USA, tak i v Evropě. Vznikla v roce 1994 s cílem stát se jedním z hlavních producentů RF EDA technologií. Firma je dnes nejrychleji rostoucí dodavatel softwaru a služeb v této oblasti.

Její produkty jsou určeny pro návrh integrovaných obvodů, multi-chip modulů a desek plošných spojů pro bezdrátová, VF drátová a elektro-optická zařízení pracující v rozsahu více než 1 GHz.

EDA software firmy AWR umožňuje:

• návrh analogových, RF a mikrovlnných obvodů
• lineární a nelineární analýzy obvodů
• analýzy komunikačních systémů
• elektromagnetickou (EM) simulaci
• návrh DPS a integrovaných obvodů
• kontrolu dodržení návrhových pravidel (DRC).

Microwave Office

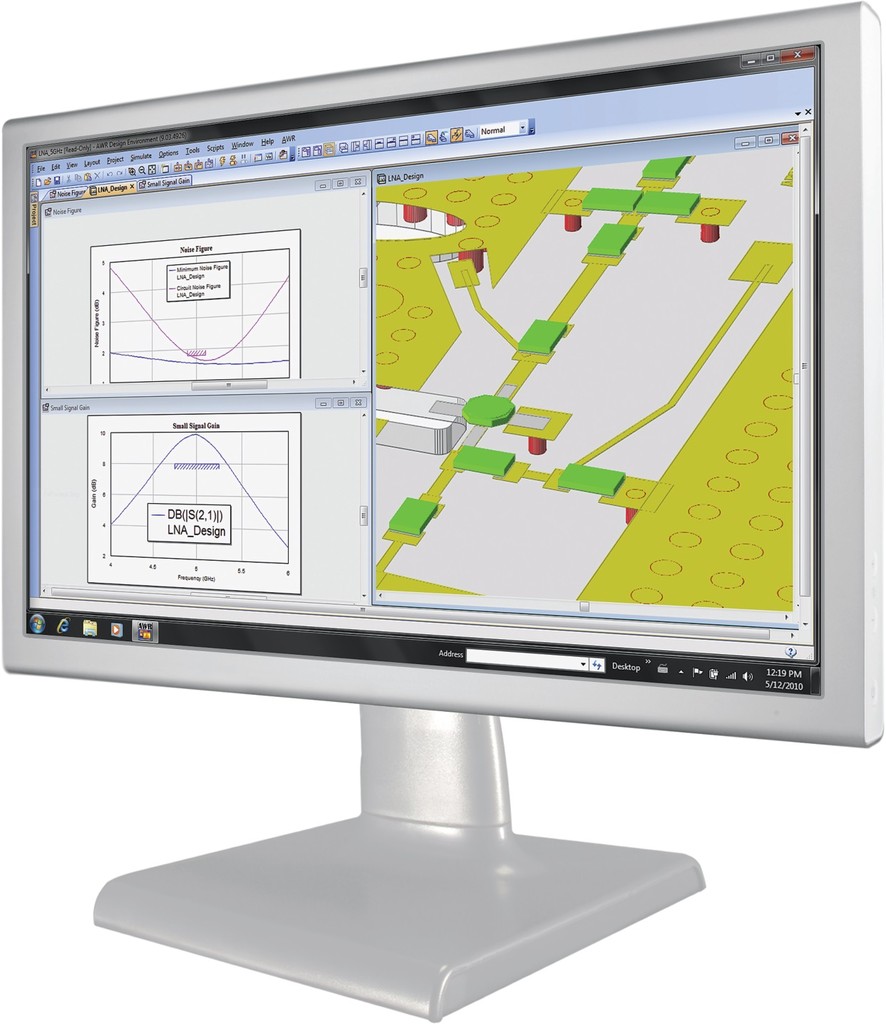

Microwave Office® je soubor programů pro návrh elektronických obvodů pracujících v pásmu GHz.

Sestává z několika dílčích nástrojů podle povahy návrhu:

• Microwave Office for MMIC Design
• Microwave Office for Module Design
• Microwave Office for Signal Integrity Design
• Microwave Office for PCB Design.

Microwave Office for PCB

Tento program je určen pro návrh desek plošných spojů s mikrovlnnými obvody a jeho funkce umožňují:

• nakreslit schematické zapojení
• provést návrh desky plošných spojů
• analyzovat návrh (Signal Integrity a EMC)
• převést návrh do PCB systémů firem Cadance nebo Mentor Graphics.

Po vložení návrhu do desky v programech firem Cadance nebo Mentor Graphics lze pro dodatečnou verifikaci převést mikrovlnnou část i s jejím okolím zpět do Microwave Office for PCB.

Microwave Office for SI Design

Tento program je určen pro analýzu přenosu signálu (Signal Integrity, zkráceně SI) v návrhu mikrovlnných obvodů. Při vysokých rychlostech přenosu dat se původně digitální signál začne chovat jako analogový, což vyžaduje zcela nové přístupy v návrhu obvodu. Program používá velmi výkonné SI analýzy pro zapojení pracující na vysokých frekvencích a používající velmi rychlé obvody, HSPICE od firmy Synopsys pro rychlé a přesné simulace v časové oblasti, AWR ACE technologii pro automatickou extrakci obvodu a celou řadu dalších funkcí. Program podporuje práci s různými typy modelů (SPICE, IBIS, S-parametr, atd.) a má návaznost na navrhované DPS nebo zapouzdření. Vizualizace výsledků zahrnuje analýzy typu „What if“ pro vyladění obvodu v reálném čase, „Eye diagram“ a další možnosti.

Další informace

Na web stránkách firmy AWR jsou ke stažení zkušební verze programů, jejich detailní popisy, videa, odborné články s tématikou mikrovlnných obvodů, různé novinky a tisková oznámení.

http://www.awrcorp.com/
